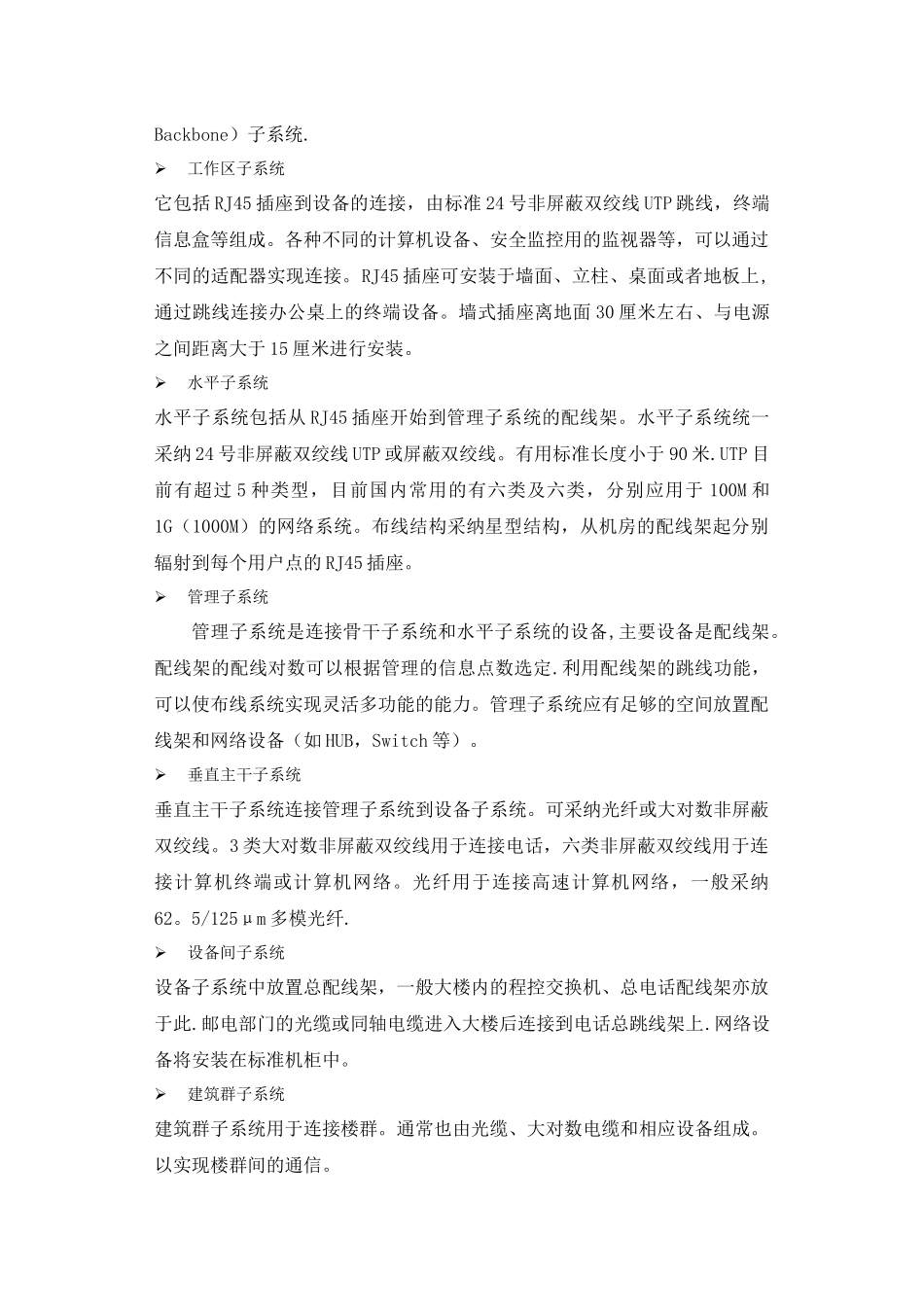

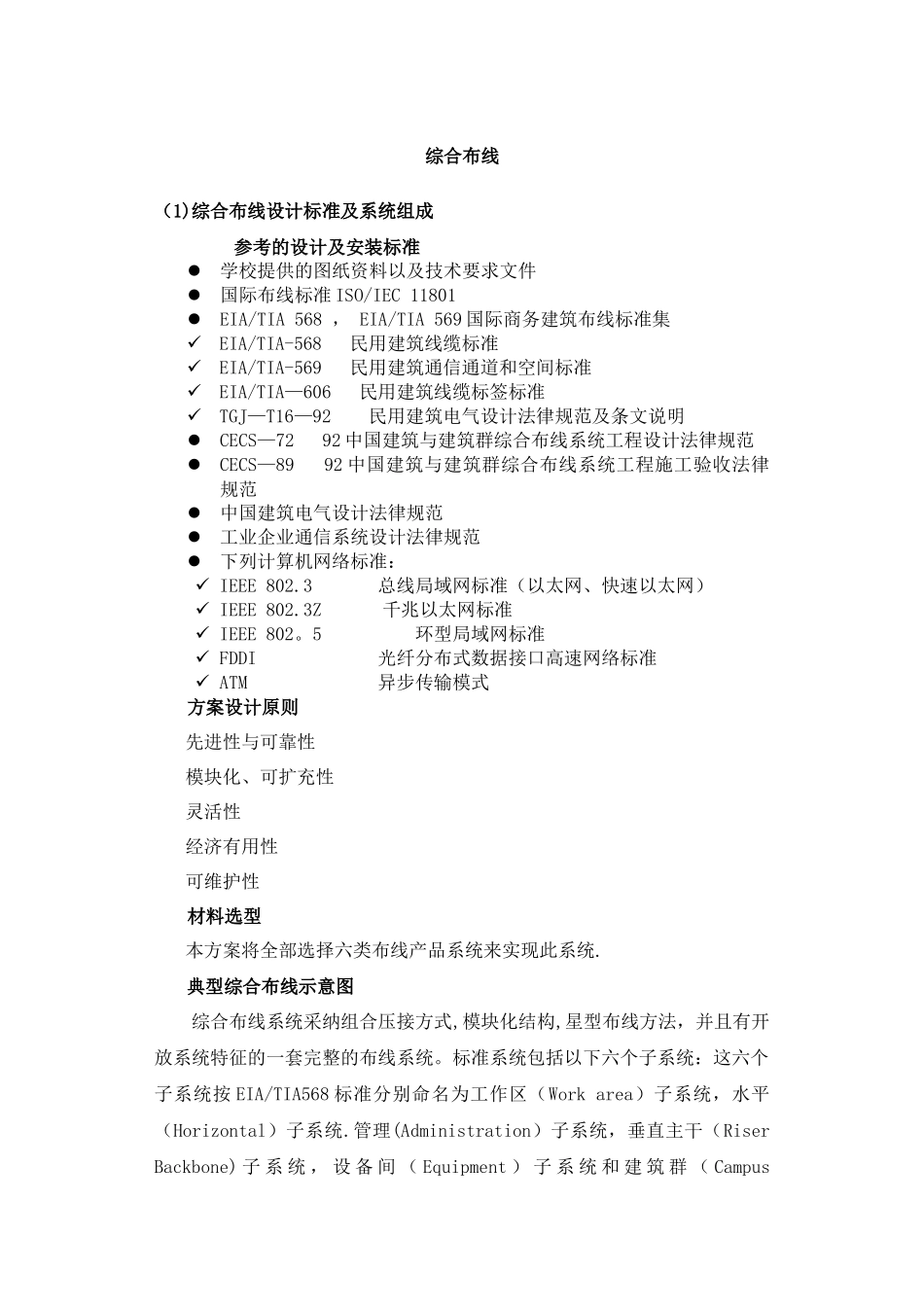

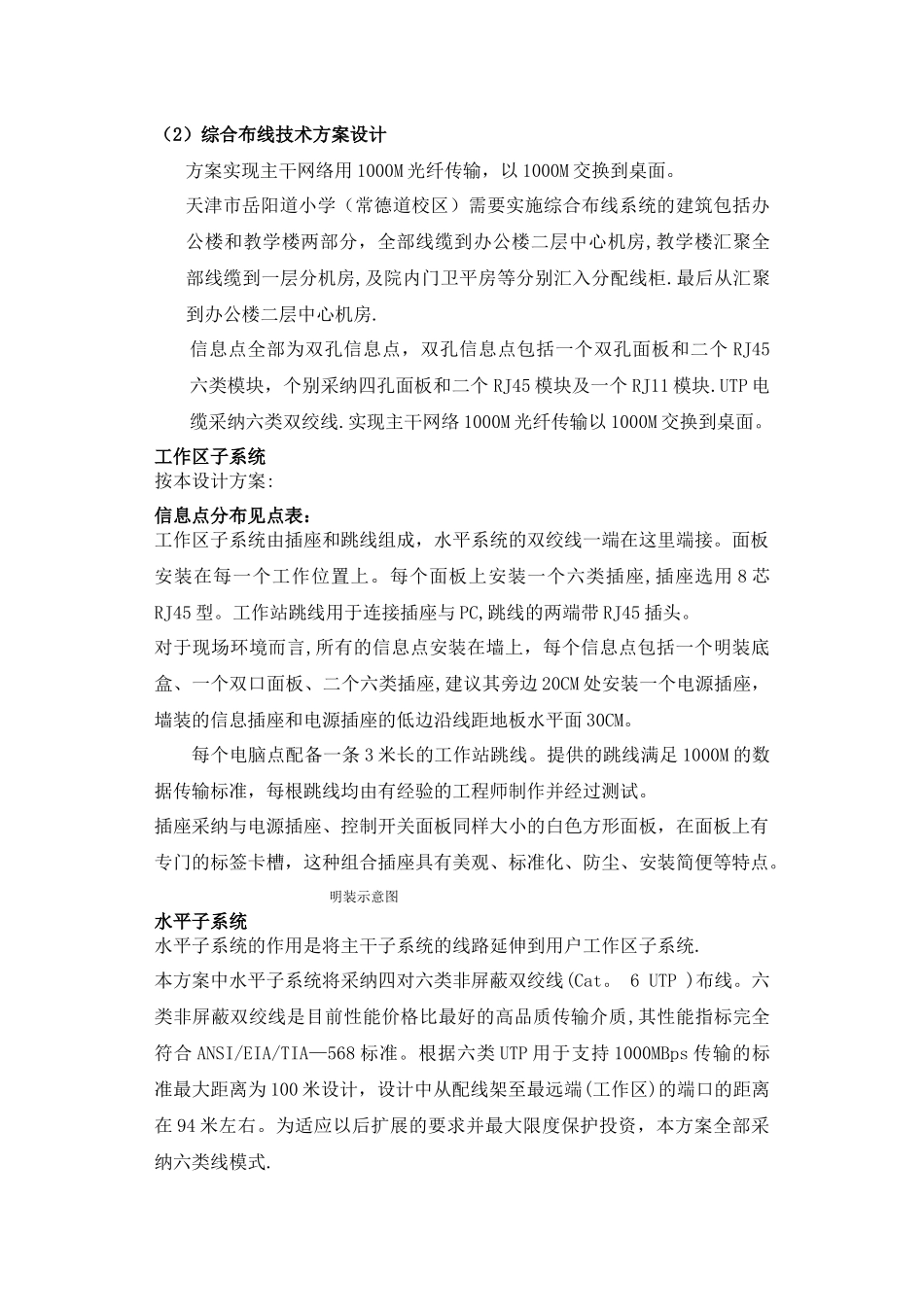

综合布线（1)综合布线设计标准及系统组成参考的设计及安装标准学校提供的图纸资料以及技术要求文件国际布线标准 ISO/IEC 11801EIA/TIA 568 ， EIA/TIA 569 国际商务建筑布线标准集EIA/TIA-568 民用建筑线缆标准EIA/TIA-569 民用建筑通信通道和空间标准EIA/TIA—606 民用建筑线缆标签标准TGJ—T16—92 民用建筑电气设计法律规范及条文说明CECS—72 92 中国建筑与建筑群综合布线系统工程设计法律规范CECS—89 92 中国建筑与建筑群综合布线系统工程施工验收法律规范中国建筑电气设计法律规范工业企业通信系统设计法律规范下列计算机网络标准： IEEE 802.3 总线局域网标准（以太网、快速以太网） IEEE 802.3Z千兆以太网标准 IEEE 802。5 环型局域网标准 FDDI 光纤分布式数据接口高速网络标准 ATM 异步传输模式方案设计原则先进性与可靠性模块化、可扩充性灵活性经济有用性可维护性材料选型本方案将全部选择六类布线产品系统来实现此系统.典型综合布线示意图综合布线系统采纳组合压接方式,模块化结构,星型布线方法，并且有开放系统特征的一套完整的布线系统。标准系统包括以下六个子系统：这六个子系统按 EIA/TIA568 标准分别命名为工作区（Work area）子系统，水平（Horizontal）子系统.管理(Administration）子系统，垂直主干（Riser Backbone) 子 系 统 ， 设 备 间 （ Equipment ） 子 系 统 和 建 筑 群 （ Campus Backbone）子系统.工作区子系统它包括 RJ45 插座到设备的连接，由标准 24 号非屏蔽双绞线 UTP 跳线，终端信息盒等组成。各种不同的计算机设备、安全监控用的监视器等，可以通过不同的适配器实现连接。RJ45 插座可安装于墙面、立柱、桌面或者地板上,通过跳线连接办公桌上的终端设备。墙式插座离地面 30 厘米左右、与电源之间距离大于 15 厘米进行安装。水平子系统水平子系统包括从 RJ45 插座开始到管理子系统的配线架。水平子系统统一采纳 24 号非屏蔽双绞线 UTP 或屏蔽双绞线。有用标准长度小于 90 米.UTP 目前有超过 5 种类型，目前国内常用的有六类及六类，分别应用于 100M 和1G（1000M）的网络系统。布线结构采纳星型结构，从机房的配线架起分别辐射到每个用户点的 RJ45 插座。管理子系统管理子系统是连接骨干子系统和水平子系统的设备,主要设备是配线架。配线架的配线对数可以根据管理的信息点数选定.利...
