中石化销售华南分公司昆明输油管理处昆东站大修管道保护工程施工组织设计VIP专享

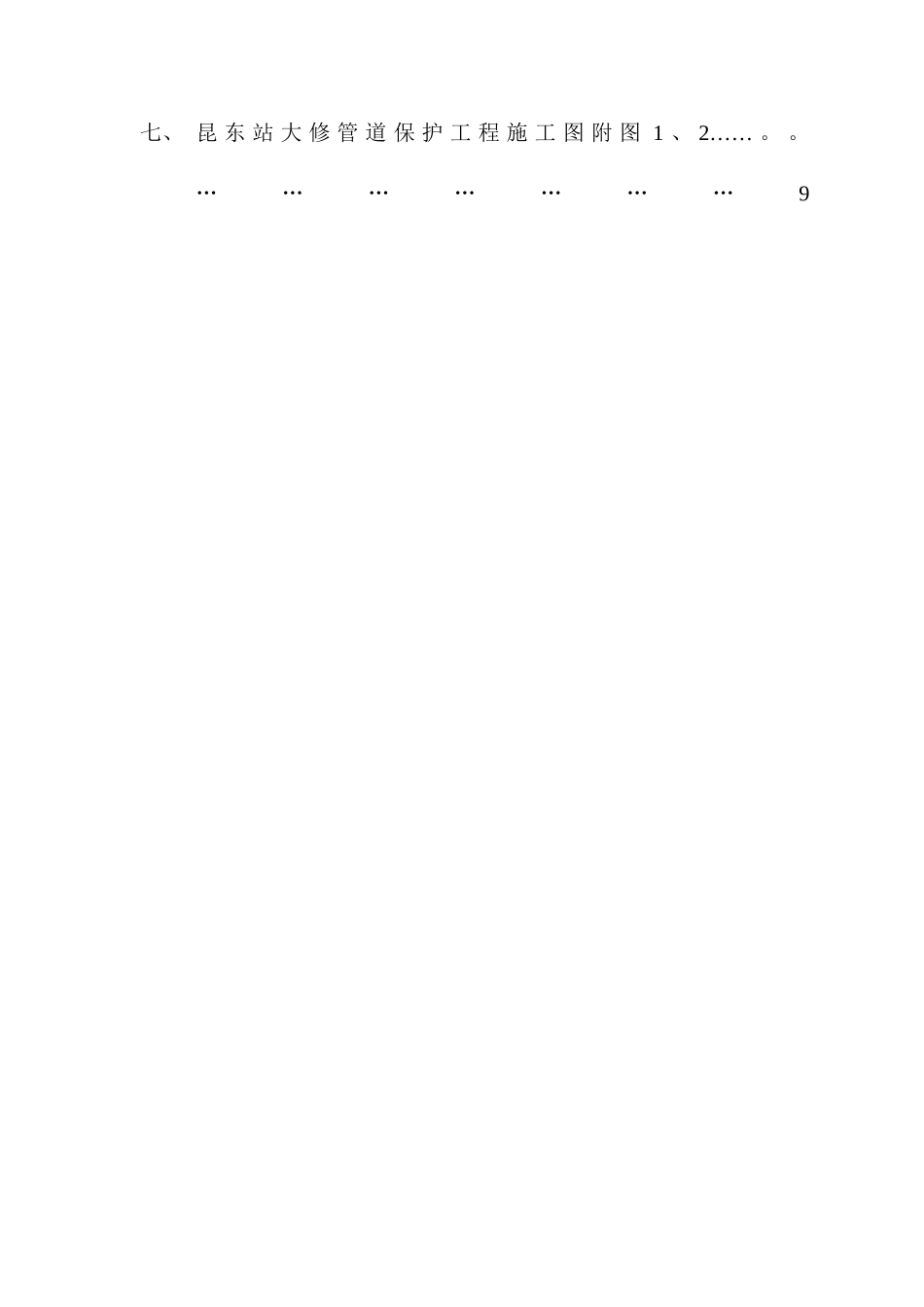

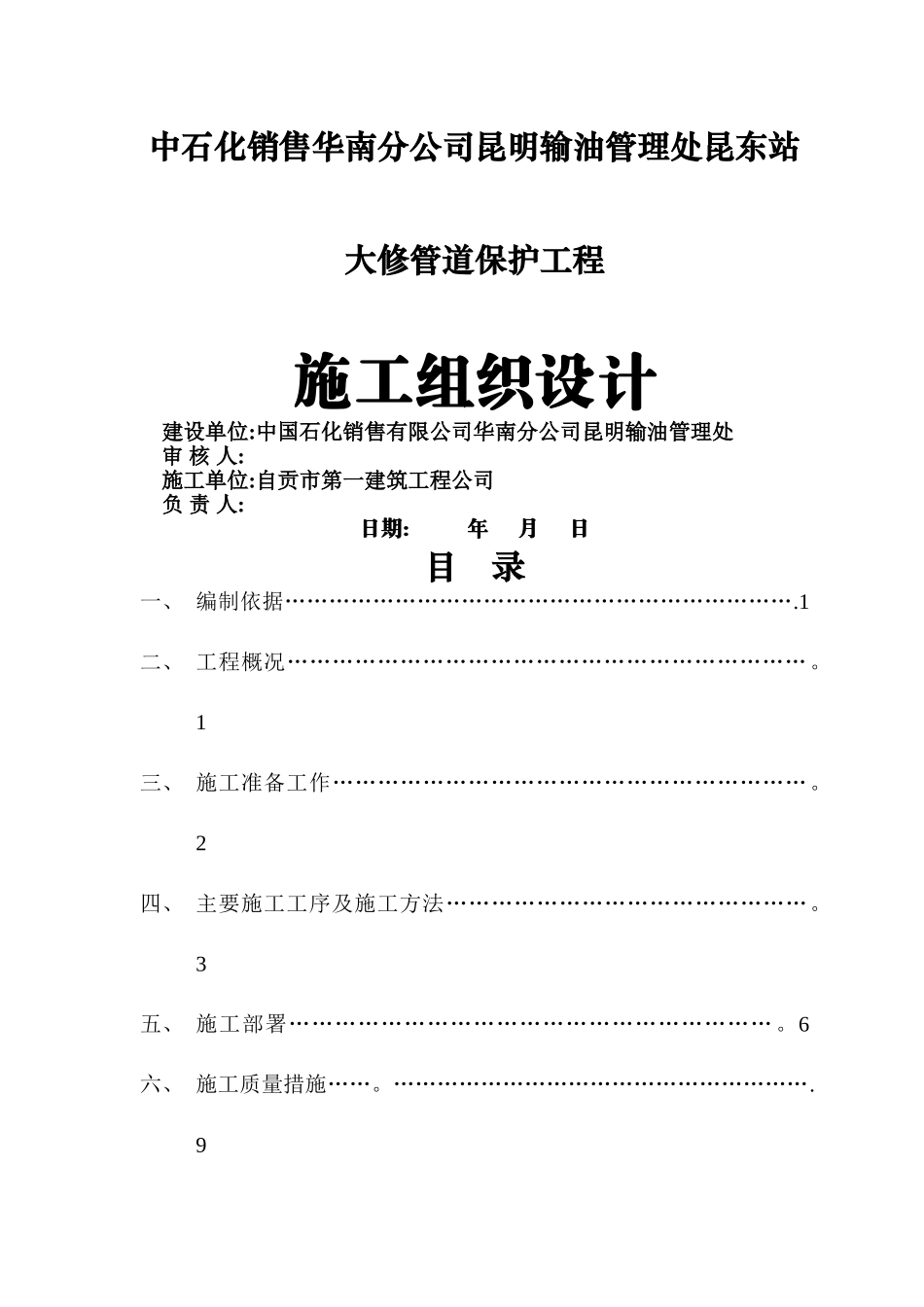

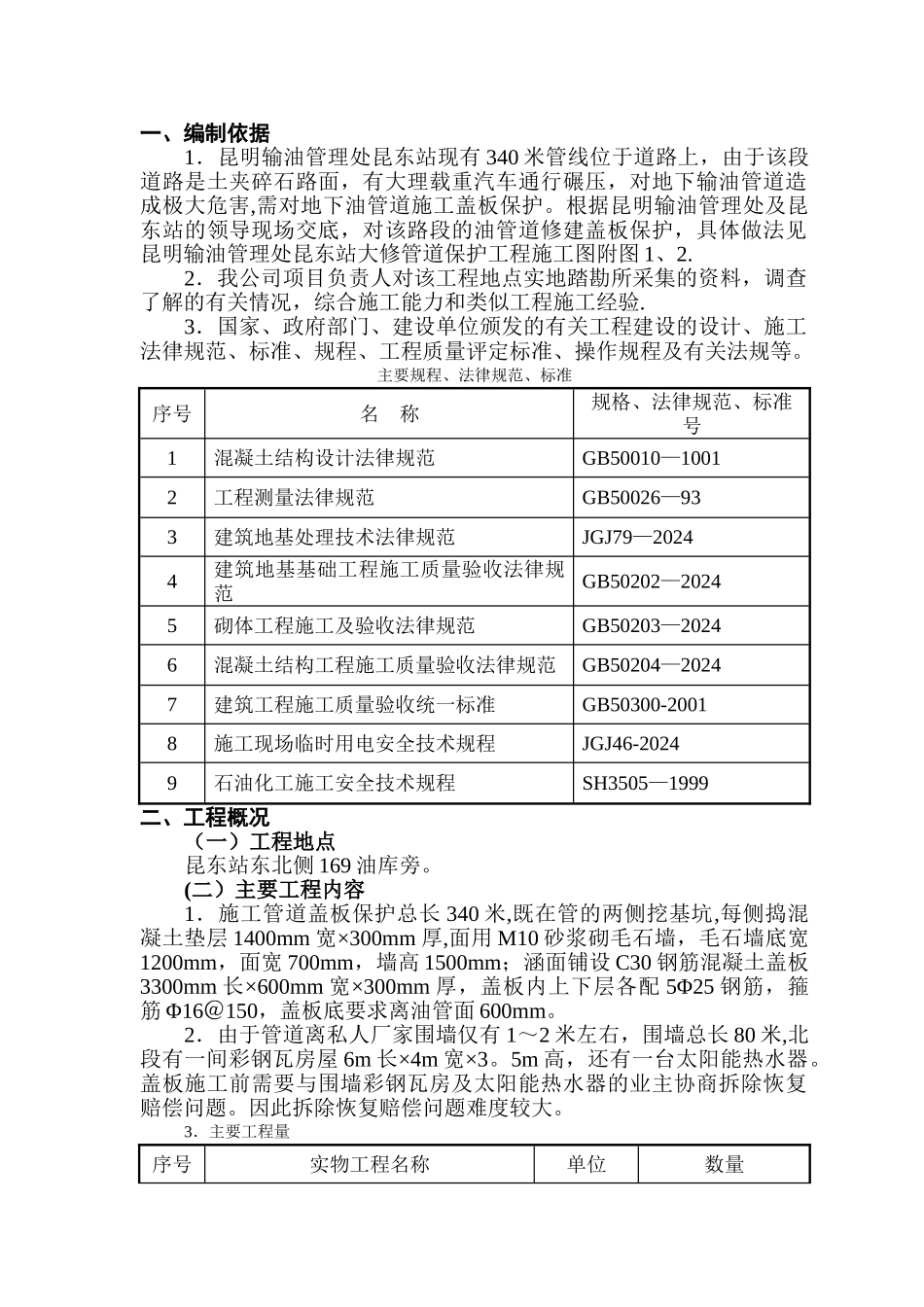

中石化销售华南分公司昆明输油管理处昆东站大修管道保护工程施工组织设计建设单位:中国石化销售有限公司华南分公司昆明输油管理处审 核 人:施工单位:自贡市第一建筑工程公司负 责 人:日期: 年 月 日目 录一、 编制依据…………………………………………………………….1二、 工程概况……………………………………………………………。1三、 施工准备工作………………………………………………………。2四、 主要施工工序及施工方法…………………………………………。3五、 施工部署……………………………………………………… 。6六、 施工质量措施……。………………………………………………….9七、 昆 东 站 大 修 管 道 保 护 工 程 施 工 图 附 图 1 、 2…… 。 。…………………9一、编制依据1．昆明输油管理处昆东站现有 340 米管线位于道路上，由于该段道路是土夹碎石路面，有大理载重汽车通行碾压，对地下输油管道造成极大危害,需对地下油管道施工盖板保护。根据昆明输油管理处及昆东站的领导现场交底，对该路段的油管道修建盖板保护，具体做法见昆明输油管理处昆东站大修管道保护工程施工图附图 1、2.2．我公司项目负责人对该工程地点实地踏勘所采集的资料，调查了解的有关情况，综合施工能力和类似工程施工经验.3．国家、政府部门、建设单位颁发的有关工程建设的设计、施工法律规范、标准、规程、工程质量评定标准、操作规程及有关法规等。主要规程、法律规范、标准序号名 称规格、法律规范、标准号1混凝土结构设计法律规范GB50010—10012工程测量法律规范GB50026—933建筑地基处理技术法律规范JGJ79—20244建筑地基基础工程施工质量验收法律规范GB50202—20245砌体工程施工及验收法律规范GB50203—20246混凝土结构工程施工质量验收法律规范GB50204—20247建筑工程施工质量验收统一标准GB50300-20018施工现场临时用电安全技术规程JGJ46-20249石油化工施工安全技术规程SH3505—1999二、工程概况（一）工程地点昆东站东北侧 169 油库旁。(二）主要工程内容1．施工管道盖板保护总长 340 米,既在管的两侧挖基坑,每侧捣混凝土垫层 1400mm 宽×300mm 厚,面用 M10 砂浆砌毛石墙，毛石墙底宽1200mm，面宽 700mm，墙高 1500mm；涵面铺设 C30 钢筋混凝土盖板3300mm 长×600mm 宽×300mm 厚，盖板内上下层各配 5Φ25 钢筋，箍筋 Φ16＠150，盖板底要求离油管面 600mm。2．由于管...
