中空锚杆施工技术交底

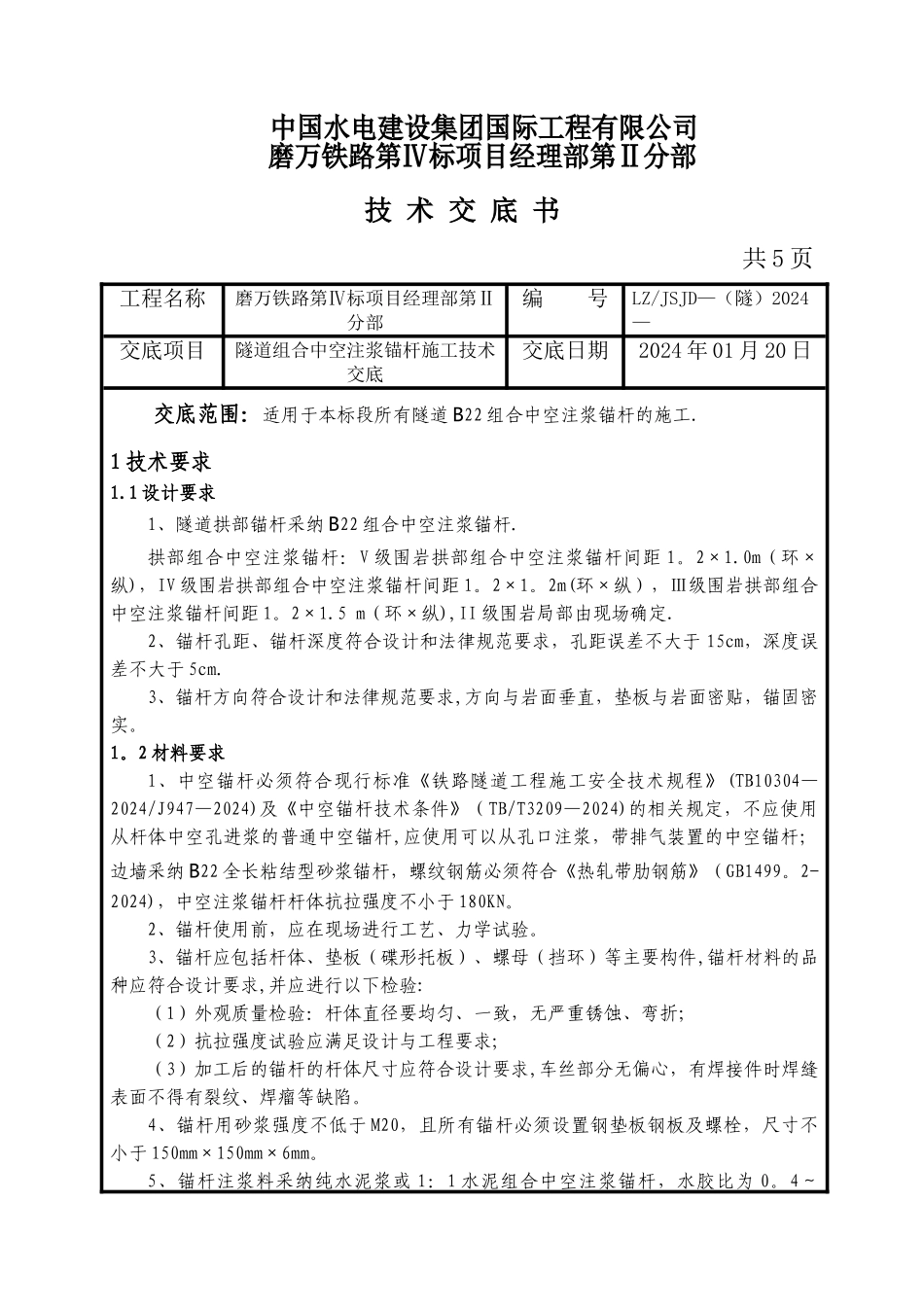

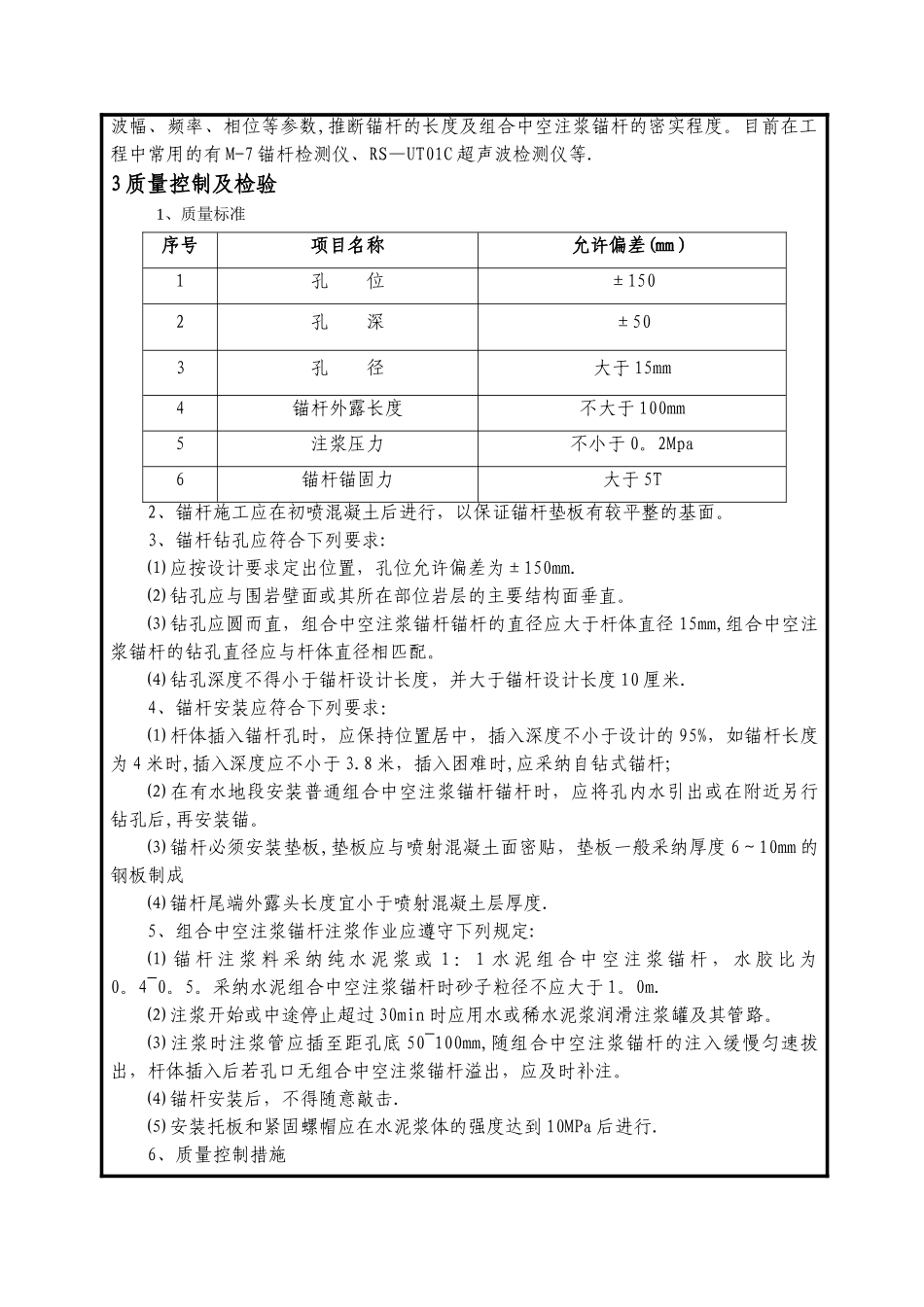

技 术 交 底 书 共 5 页工程名称磨万铁路第Ⅳ标项目经理部第Ⅱ分部编 号LZ/JSJD—（隧）2024—交底项目隧道组合中空注浆锚杆施工技术交底交底日期2024 年 01 月 20 日交底范围：适用于本标段所有隧道 B22 组合中空注浆锚杆的施工.1 技术要求1.1 设计要求1、隧道拱部锚杆采纳 B22 组合中空注浆锚杆.拱部组合中空注浆锚杆：V 级围岩拱部组合中空注浆锚杆间距 1。2×1.0m（环×纵)，IV 级围岩拱部组合中空注浆锚杆间距 1。2×1。2m(环×纵），Ⅲ级围岩拱部组合中空注浆锚杆间距 1。2×1.5 m（环×纵),II 级围岩局部由现场确定.2、锚杆孔距、锚杆深度符合设计和法律规范要求，孔距误差不大于 15cm，深度误差不大于 5cm.3、锚杆方向符合设计和法律规范要求,方向与岩面垂直，垫板与岩面密贴，锚固密实。1。2 材料要求1、中空锚杆必须符合现行标准《铁路隧道工程施工安全技术规程》(TB10304—2024/J947—2024)及《中空锚杆技术条件》（TB/T3209—2024)的相关规定，不应使用从杆体中空孔进浆的普通中空锚杆,应使用可以从孔口注浆，带排气装置的中空锚杆；边墙采纳 B22 全长粘结型砂浆锚杆，螺纹钢筋必须符合《热轧带肋钢筋》（GB1499。2-2024)，中空注浆锚杆杆体抗拉强度不小于 180KN。2、锚杆使用前，应在现场进行工艺、力学试验。3、锚杆应包括杆体、垫板（碟形托板）、螺母（挡环）等主要构件,锚杆材料的品种应符合设计要求,并应进行以下检验:（1）外观质量检验：杆体直径要均匀、一致，无严重锈蚀、弯折；（2）抗拉强度试验应满足设计与工程要求;（3）加工后的锚杆的杆体尺寸应符合设计要求,车丝部分无偏心，有焊接件时焊缝表面不得有裂纹、焊瘤等缺陷。4、锚杆用砂浆强度不低于 M20，且所有锚杆必须设置钢垫板钢板及螺栓，尺寸不小于 150mm×150mm×6mm。5、锚杆注浆料采纳纯水泥浆或 1：1 水泥组合中空注浆锚杆，水胶比为 0。4～0.5。采纳水泥组合中空注浆锚杆时砂子粒径不应大于 1mm,水泥应通过检验后才可以使用.2 施工程序及工艺流程2.1 施工程序施工准备→测量定位→钻孔→清孔检查→安设组合中空注浆锚杆→注浆→安设垫板.2。2 组合中空注浆锚杆工艺流程B22 组合中空注浆锚杆的施工工艺流程见图 2。2。1图 2。2。1 组合中空注浆锚杆施工工艺流程图2。3 施工要求(1）施工准备①核对锚杆类型,规格,质量及其性能是否与设计相符.②根据锚杆类型，规格及围岩情况准备钻孔机具.（2)施工工序放线:按设计...
