临时施工用电电源容量和导线截面的选择

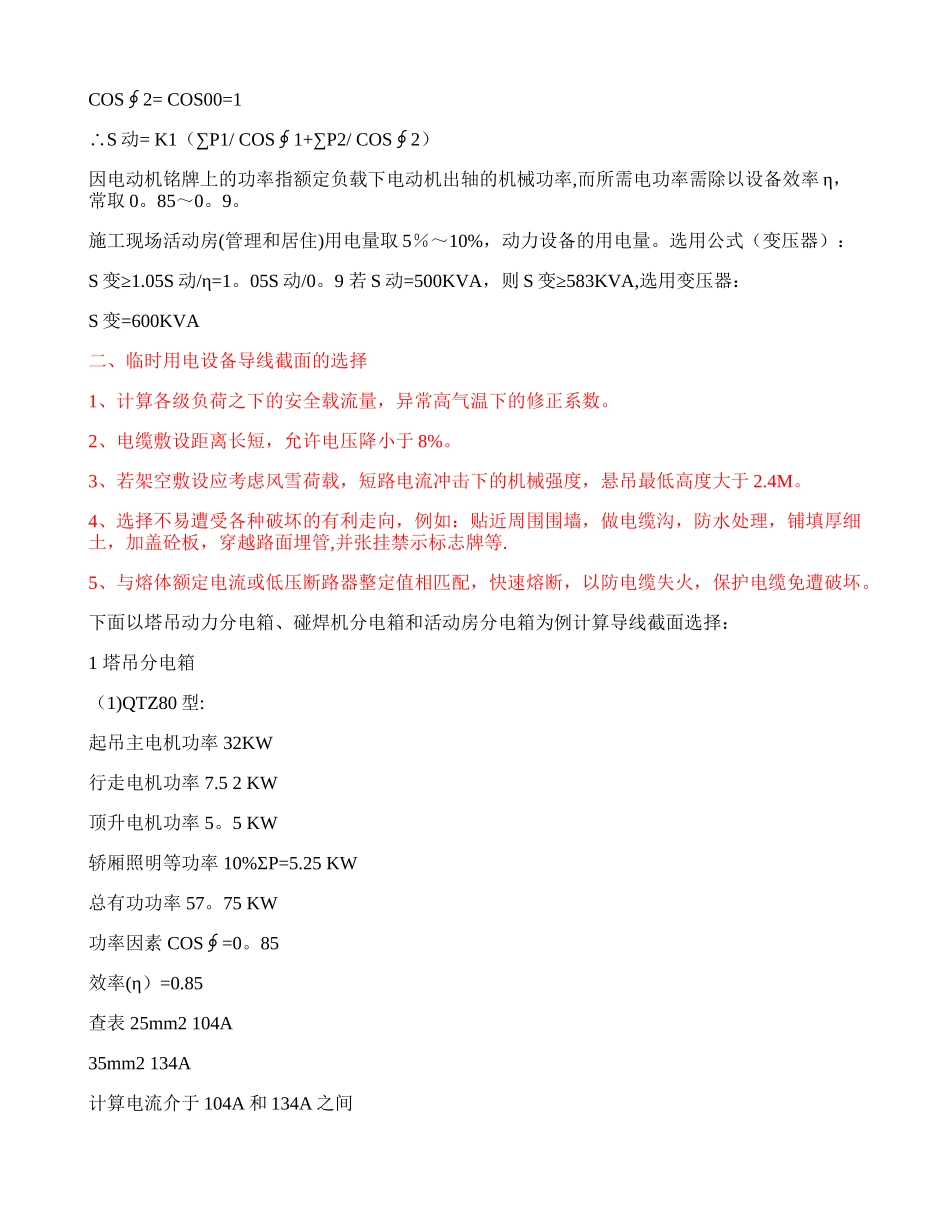

临时施工用电电源容量和导线截面的选择在专项施工方案审批中常常会看到一些功率概念模糊的情况，为此，提出本人的一些粗略体会。当今在建筑施工中出于对人身安全高度负责的原则，临时施工用电基本采纳 TN-S，三相五线制式供电。工作零线 N 线（中性线）和接地线 PE 线(保护线）分开独立，配电方式上采纳三级配电、二级漏电保护；分电箱和终端箱中，照明箱和动力箱分开独立，并且选用上级部门指定产品型号，各级配电箱中有明显断开点的断路器。计算公式中常用：P 动=K1∑（ P1/COS+∑P2∮）P 动：施工现场动力设备，照明设施的总和K1：需用系数，由于现场各类设备不同时用,取 0.6～0.7∑P1:电动机等电感性负载设备的总和∑P2：对焊机，渣焊机，施工现场照明纯电阻负载之和COS∮ ：电感性负载的功率因数 取 0.75~0.85根据本人的理解,书本上的功率公式存在问题.从基本功率概念来说明，大家知道功率公式的数学表达式：S2=P2+Q2 S= S=P/ COS∮功率三角形（矢量图）：S ：视在功率 单位：KVA(千伏安)P: 有功功率 单位:KW （千瓦）Q ：无功功率 单位：KVar（千乏)∮：有功功率 P 和视在功率 S 的相位差角,由此可见计算公式中，等式左边 P 动单位是 KW。 等式右边第一项 K1∑＊ P1/ COS,∮ 单位应为 KVA 第二项 K1∑＊ P2 单位是 KW显然等式左、右项单位不同，等式不能成立.正确的表达式：P 动 应改为 S 动 等式右边第一项 K1*∑P1/ COS∮应改为 K1∑＊ P1/ COS1∮ 第二项 K1∑＊ P2 应改为 K1∑＊ P2/ COS2∮∮＝∮1 2∮ ＝00 （因碰焊机施工照明是纯电阻负载）COS2= COS00=1∮S∴ 动= K1∑（ P1/ COS1+∑P2/ COS2∮∮ ）因电动机铭牌上的功率指额定负载下电动机出轴的机械功率,而所需电功率需除以设备效率 η，常取 0。85～0。9。施工现场活动房(管理和居住)用电量取 5％～10%，动力设备的用电量。选用公式（变压器）：S≥变 1.05S 动/η=1。05S 动/0。9 若 S 动=500KVA，则 S≥变 583KVA,选用变压器：S 变=600KVA二、临时用电设备导线截面的选择1、计算各级负荷之下的安全载流量，异常高气温下的修正系数。2、电缆敷设距离长短，允许电压降小于 8%。3、若架空敷设应考虑风雪荷载，短路电流冲击下的机械强度，悬吊最低高度大于 2.4M。4、选择不易遭受各种破坏的有利走向，例如：贴近周围围墙，做电缆沟，防水处理，铺填厚细土，加盖砼板，穿越路面埋管,并张挂禁示标志...
