临时用电施工方案(实例)

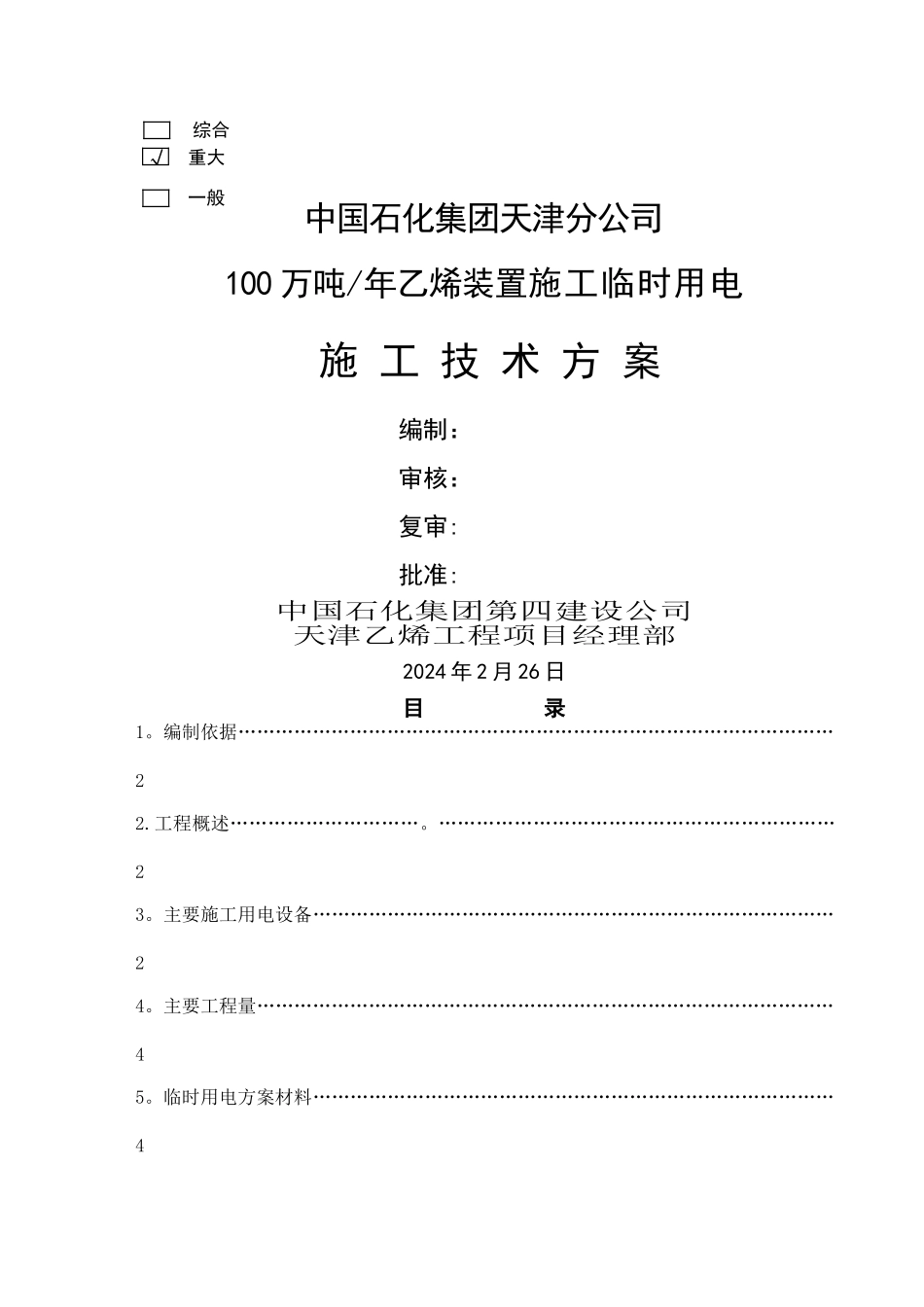

重大中国石化集团天津分公司100 万吨/年乙烯装置施工临时用电施 工 技 术 方 案编制：审核：复审:批准:中国石化集团第四建设公司天津乙烯工程项目经理部2024 年 2 月 26 日目 录1。编制依据……………………………………………………………………………………22.工程概述…………………………。……………………………………………………… 23。主要施工用电设备…………………………………………………………………………24。主要工程量…………………………………………………………………………………45。临时用电方案材料…………………………………………………………………………4√综合一般6。施工措施……………………………………………………………………………………67。HSE 措施……………………………………………………………………………………78.风险评估……………………………………。……………………………………………98. 附 图 1…………………………………….……………………………………………108.附图 2……………………………………。……………………………………………118.附图 3……………………………………。……………………………………………121.编制依据1.1《电气装置安装工程电缆线路施工及验收法律规范》GB50168-2024;1。2《电气装置安装工程接地装置施工及验收法律规范》GB50169-2024；1.3《施工现场临时用电安全技术法律规范》JGJ46—2024;1。4《临时用电安全管理规定》中国石化集团天津分公司 100 万吨/年乙烯项目部；1。5 中石化四公司《中国石化天津 100 万吨/年乙烯装置施工组织设计》。2。工程概述2。1 根据乙烯项目施工所提供的施工用电设备容量计算，现场需安装 2 台1000kVA—6/0。4kV 电力变压器。2 台主配电箱，每个配电箱 4 个空气开断路器(其中一个备用断路器）,27 台分配电箱，为乙烯装置现场提供施工、照明等临时电源（电缆敷设、配电箱安装、重复接地等方位见附图 1）.该系统采纳TN—S 保护系统，使用 5 芯电力电缆,将工作接零“N”与保护接零“PE”分别引出,为施工用电及相关特种设备加热器提供电源.配电线路采纳阻燃铠装电力电缆，敷设方式以吊挂为主，并根据现场实际情况，过路时埋地敷设并加镀锌钢管保护.2.2 施工时，应严格依据《施工现场临时用电安全技术法律规范》JGJ46—2024 中有关规定进行操作.3.施工用电计算3。1 主要施工用电设备序名...
