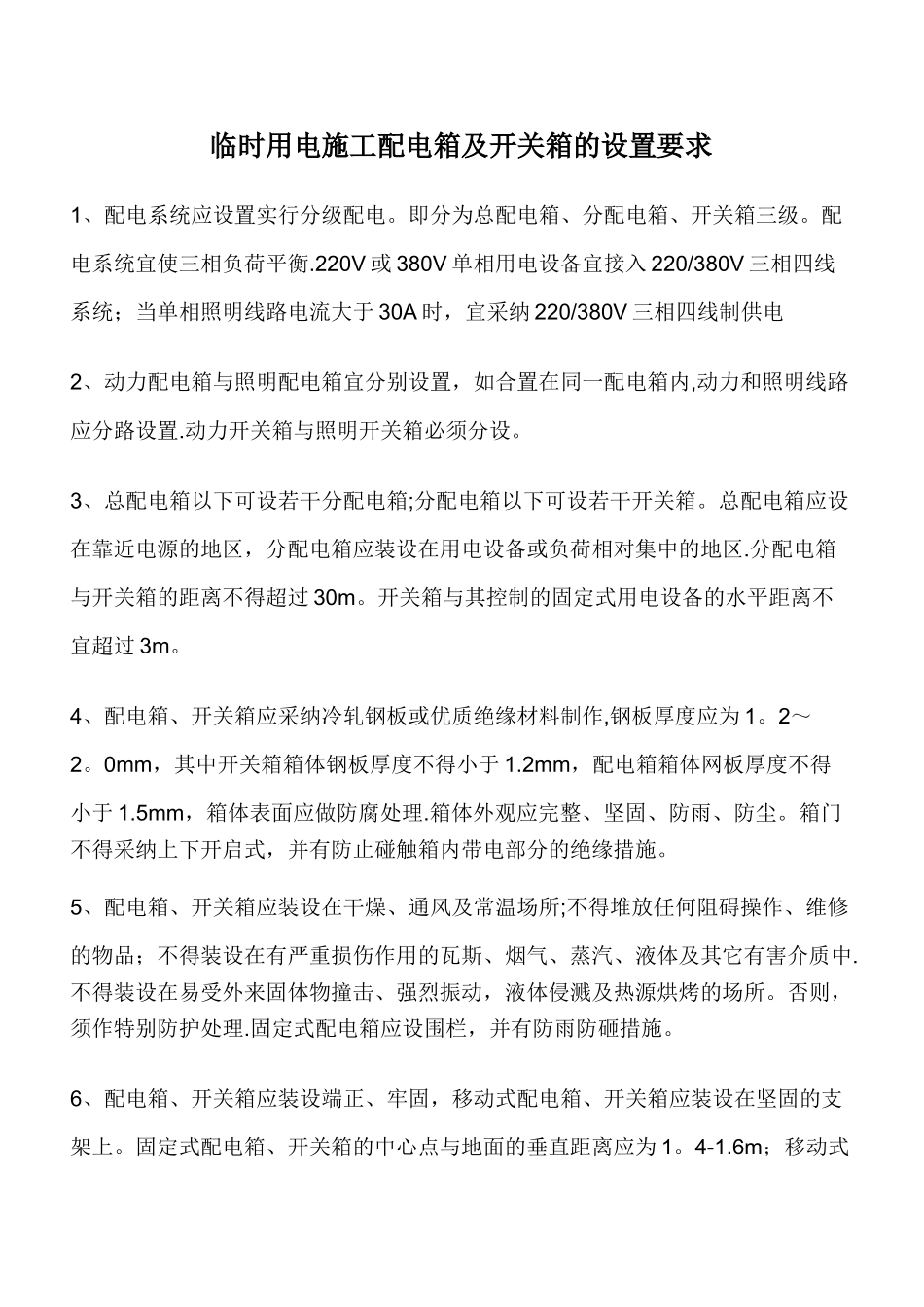

临时用电施工配电箱及开关箱的设置要求

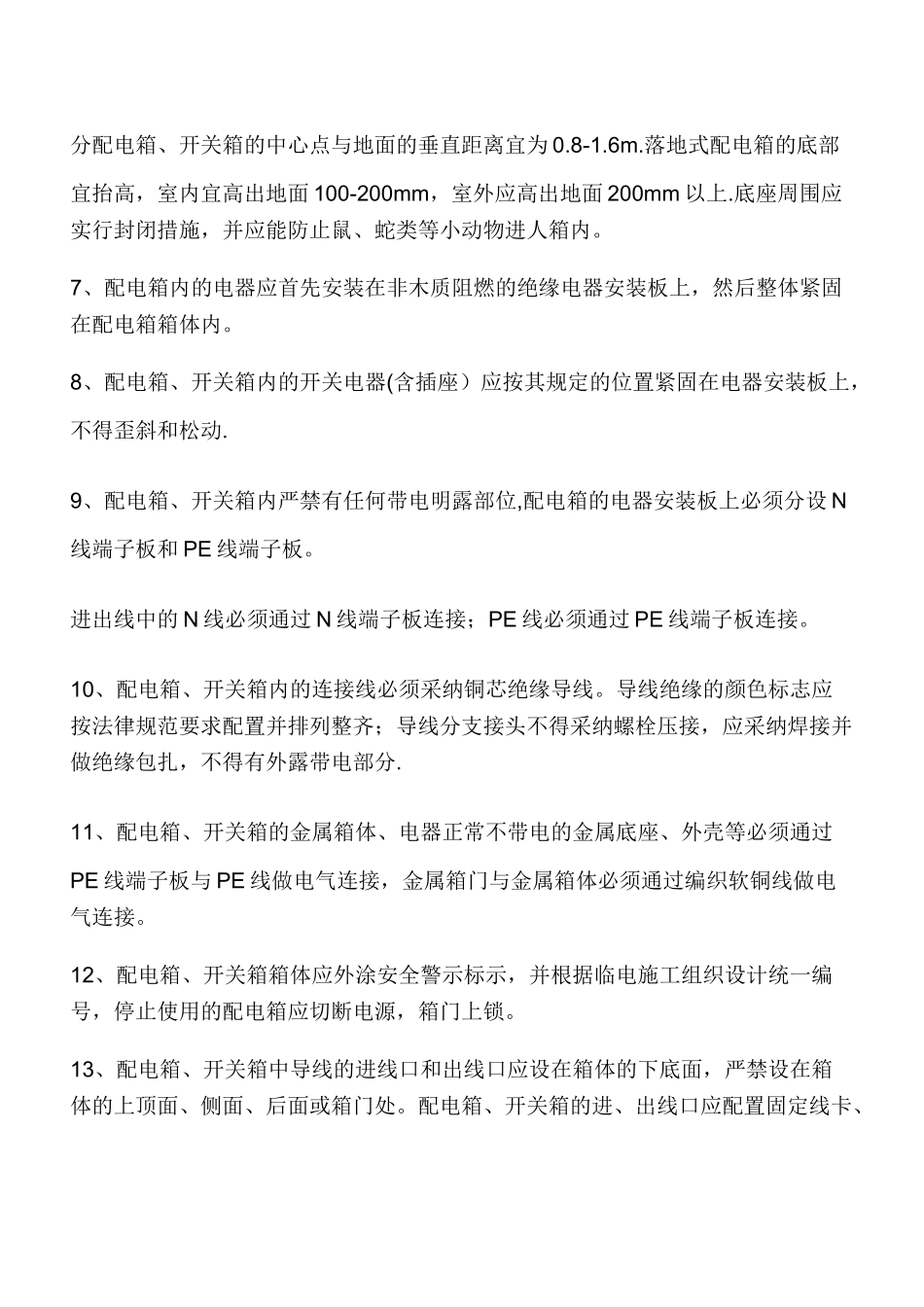

临时用电施工配电箱及开关箱的设置要求1、配电系统应设置实行分级配电。即分为总配电箱、分配电箱、开关箱三级。配电系统宜使三相负荷平衡.220V 或 380V 单相用电设备宜接入 220/380V 三相四线系统；当单相照明线路电流大于 30A 时，宜采纳 220/380V 三相四线制供电2、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内,动力和照明线路应分路设置.动力开关箱与照明开关箱必须分设。3、总配电箱以下可设若干分配电箱;分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的地区，分配电箱应装设在用电设备或负荷相对集中的地区.分配电箱与开关箱的距离不得超过 30m。开关箱与其控制的固定式用电设备的水平距离不宜超过 3m。4、配电箱、开关箱应采纳冷轧钢板或优质绝缘材料制作,钢板厚度应为 1。2～2。0mm，其中开关箱箱体钢板厚度不得小于 1.2mm，配电箱箱体网板厚度不得小于 1.5mm，箱体表面应做防腐处理.箱体外观应完整、坚固、防雨、防尘。箱门不得采纳上下开启式，并有防止碰触箱内带电部分的绝缘措施。5、配电箱、开关箱应装设在干燥、通风及常温场所;不得堆放任何阻碍操作、维修的物品；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中.不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。否则，须作特别防护处理.固定式配电箱应设围栏，并有防雨防砸措施。6、配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。固定式配电箱、开关箱的中心点与地面的垂直距离应为 1。4-1.6m；移动式分配电箱、开关箱的中心点与地面的垂直距离宜为 0.8-1.6m.落地式配电箱的底部宜抬高，室内宜高出地面 100-200mm，室外应高出地面 200mm 以上.底座周围应实行封闭措施，并应能防止鼠、蛇类等小动物进人箱内。7、配电箱内的电器应首先安装在非木质阻燃的绝缘电器安装板上，然后整体紧固在配电箱箱体内。8、配电箱、开关箱内的开关电器(含插座）应按其规定的位置紧固在电器安装板上，不得歪斜和松动.9、配电箱、开关箱内严禁有任何带电明露部位,配电箱的电器安装板上必须分设 N线端子板和 PE 线端子板。进出线中的 N 线必须通过 N 线端子板连接；PE 线必须通过 PE 线端子板连接。10、配电箱、开关箱内的连接线必须采纳铜芯绝缘导线。导线绝缘的颜色标志应按法律规范要求配置并排列整齐；导线分支接头不得采纳螺栓压接，应采纳焊接并做绝缘包扎，不得有外露带...
