临沂水景明珠人货电梯施工方案

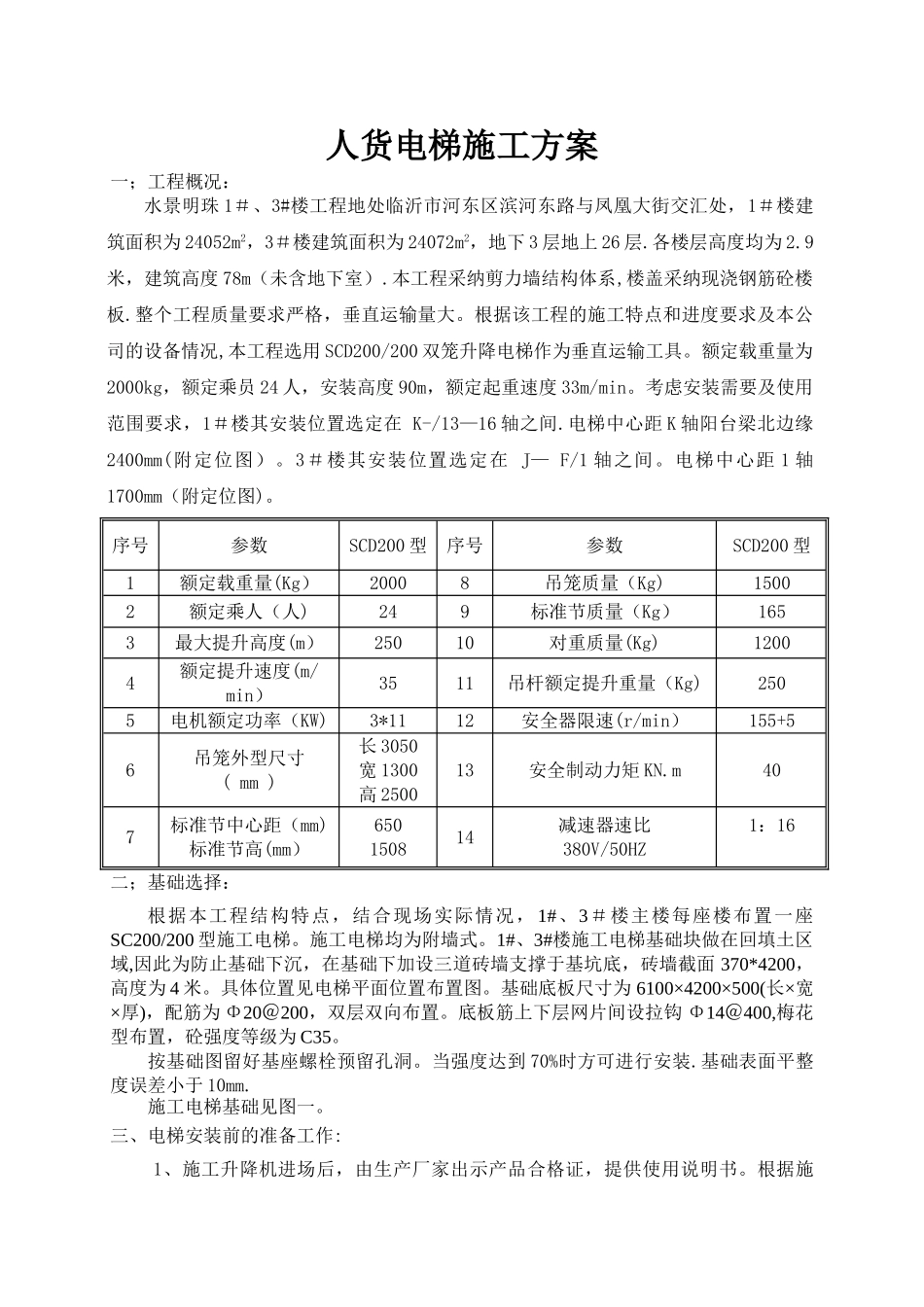

临沂水景明珠人货电梯施工方案_第1页
1/6
临沂水景明珠人货电梯施工方案_第2页
2/6
临沂水景明珠人货电梯施工方案_第3页
3/6
人货电梯施工方案一;工程概况:水景明珠 1#、3#楼工程地处临沂市河东区滨河东路与凤凰大街交汇处,1#楼建筑面积为 24052m2,3#楼建筑面积为 24072m2,地下 3 层地上 26 层.各楼层高度均为 2.9米,建筑高度 78m(未含地下室).本工程采纳剪力墙结构体系,楼盖采纳现浇钢筋砼楼板.整个工程质量要求严格,垂直运输量大。根据该工程的施工特点和进度要求及本公司的设备情况,本工程选用 SCD200/200 双笼升降电梯作为垂直运输工具。额定载重量为2000kg,额定乘员 24 人,安装高度 90m,额定起重速度 33m/min。考虑安装需要及使用范围要求,1#楼其安装位置选定在 K-/13—16 轴之间.电梯中心距 K 轴阳台梁北边缘2400mm(附定位图)。3#楼其安装位置选定在 J— F/1 轴之间。电梯中心距 1 轴1700mm(附定位图)。序号参数SCD200 型序号参数SCD200 型1额定载重量(Kg)20008吊笼质量(Kg)15002额定乘人(人)249标准节质量(Kg)1653最大提升高度(m)25010对重质量(Kg)12004额定提升速度(m/min)3511吊杆额定提升重量(Kg)2505电机额定功率(KW)3*1112安全器限速(r/min)155+56吊笼外型尺寸( mm )长 3050宽 1300高 250013安全制动力矩 KN.m407标准节中心距(mm)标准节高(mm)650 150814减速器速比380V/50HZ1:16二;基础选择:根据本工程结构特点,结合现场实际情况, 1#、3#楼主楼每座楼布置一座SC200/200 型施工电梯。施工电梯均为附墙式。1#、3#楼施工电梯基础块做在回填土区域,因此为防止基础下沉,在基础下加设三道砖墙支撑于基坑底,砖墙截面 370*4200,高度为 4 米。具体位置见电梯平面位置布置图。基础底板尺寸为 6100×4200×500(长×宽×厚),配筋为 Φ20@200,双层双向布置。底板筋上下层网片间设拉钩 Φ14@400,梅花型布置,砼强度等级为 C35。按基础图留好基座螺栓预留孔洞。当强度达到 70%时方可进行安装.基础表面平整度误差小于 10mm. 施工电梯基础见图一。三、电梯安装前的准备工作:1、施工升降机进场后,由生产厂家出示产品合格证,提供使用说明书。根据施工升降机安装安全技术验收单中的技术要求,逐项检查准备工作.2、安装操作人员应持证上岗,接受技术、安全等各项交底,制定施工升降机安全操作规程。3、工作环境:1)供电总位必须符合供电要求;2)电梯安装部位基础部分 5 米范围内不得有电、气焊和阻碍吊笼运行的其他障碍作业;3)由吊笼进入建筑物的各层平台、通道应达到 2 吨以上...
