临电施工组织设计

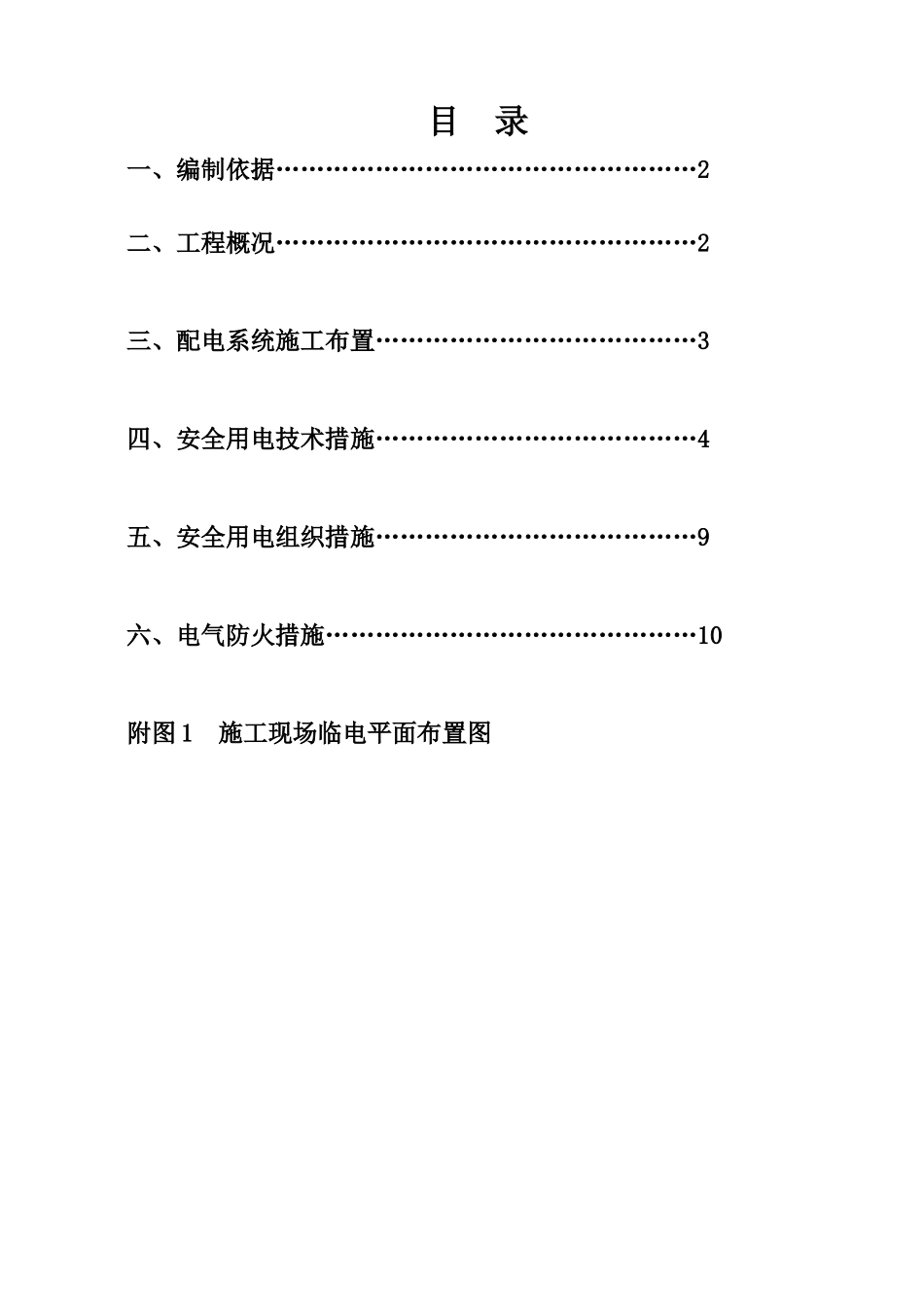

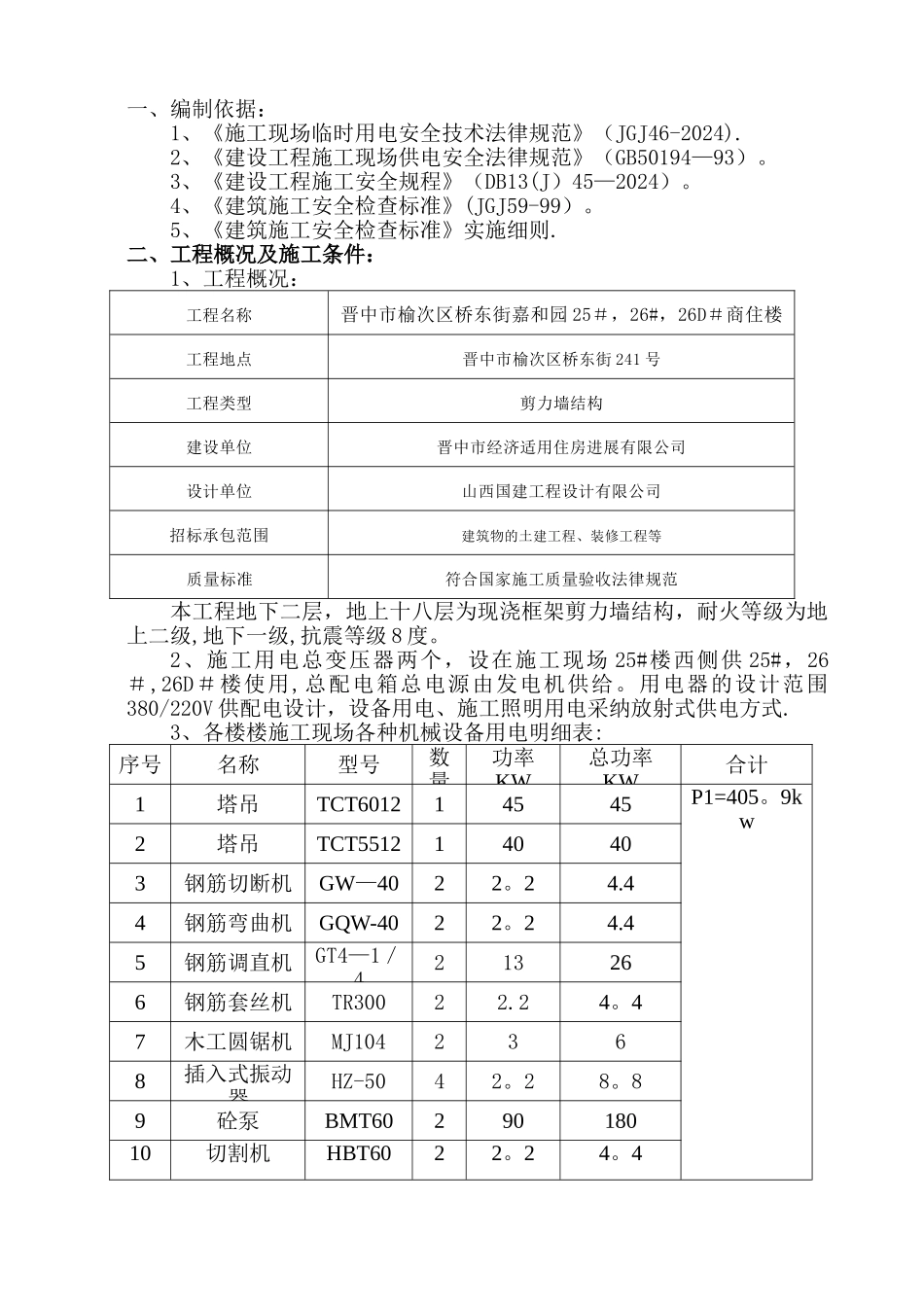

目 录一、编制依据……………………………………………2二、工程概况……………………………………………2三、配电系统施工布置…………………………………3四、安全用电技术措施…………………………………4五、安全用电组织措施…………………………………9六、电气防火措施………………………………………10附图 1 施工现场临电平面布置图一、编制依据：1、《施工现场临时用电安全技术法律规范》（JGJ46-2024).2、《建设工程施工现场供电安全法律规范》（GB50194—93）。3、《建设工程施工安全规程》（DB13(J）45—2024）。4、《建筑施工安全检查标准》(JGJ59-99）。5、《建筑施工安全检查标准》实施细则.二、工程概况及施工条件：1、工程概况：工程名称晋中市榆次区桥东街嘉和园 25＃，26#，26D＃商住楼工程地点晋中市榆次区桥东街 241 号工程类型剪力墙结构建设单位晋中市经济适用住房进展有限公司设计单位山西国建工程设计有限公司招标承包范围建筑物的土建工程、装修工程等 质量标准符合国家施工质量验收法律规范本工程地下二层，地上十八层为现浇框架剪力墙结构，耐火等级为地上二级,地下一级,抗震等级 8 度。2、施工用电总变压器两个，设在施工现场 25#楼西侧供 25#，26＃,26D＃楼使用,总配电箱总电源由发电机供给。用电器的设计范围380/220V 供配电设计，设备用电、施工照明用电采纳放射式供电方式.3、各楼楼施工现场各种机械设备用电明细表:序号名称型号数量功率KW总功率KW合计1塔吊TCT601214545P1=405。9kw2塔吊TCT5512140403钢筋切断机GW—4022。24.44钢筋弯曲机GQW-4022。24.45钢筋调直机GT4—1／4213266钢筋套丝机TR30022.2 4。47木工圆锯机MJ1042368插入式振动器HZ-5042。28。89砼泵BMT6029018010切割机HBT6022。24。411施工电梯2306012打夯机251013消防水泵1101014沟通电焊机BX6-300424KVA96KVAP2=96kw15碘钨灯10110P3=22kw16探照灯341217生活用电50P4=50kw三、配电系统施工布置：(具体见后附配电系统平面布置图）总供电容量按以下公式计算：P=1。05（K1＊∑P1/cosΦ+Φ*K2∑P2+K3∑P3）式中 P—供电设备总需要容量（KVA）P1—机械设备功率（KW)P2—电焊机额定容量（KVA）P3—照明功率（KW）P4—生活用电功率（KW）cosΦ—电动机的平均功率因数,取 0.75;Φ—电焊机使用不均衡系数,取 0。5;K1 取 0.6，K2 取 0。6，K3 取 0。8，K4 取 0。8。总用电容量为：P=1。05＊［405。9×0.6/0。75+96×0。5×0。6+22...
