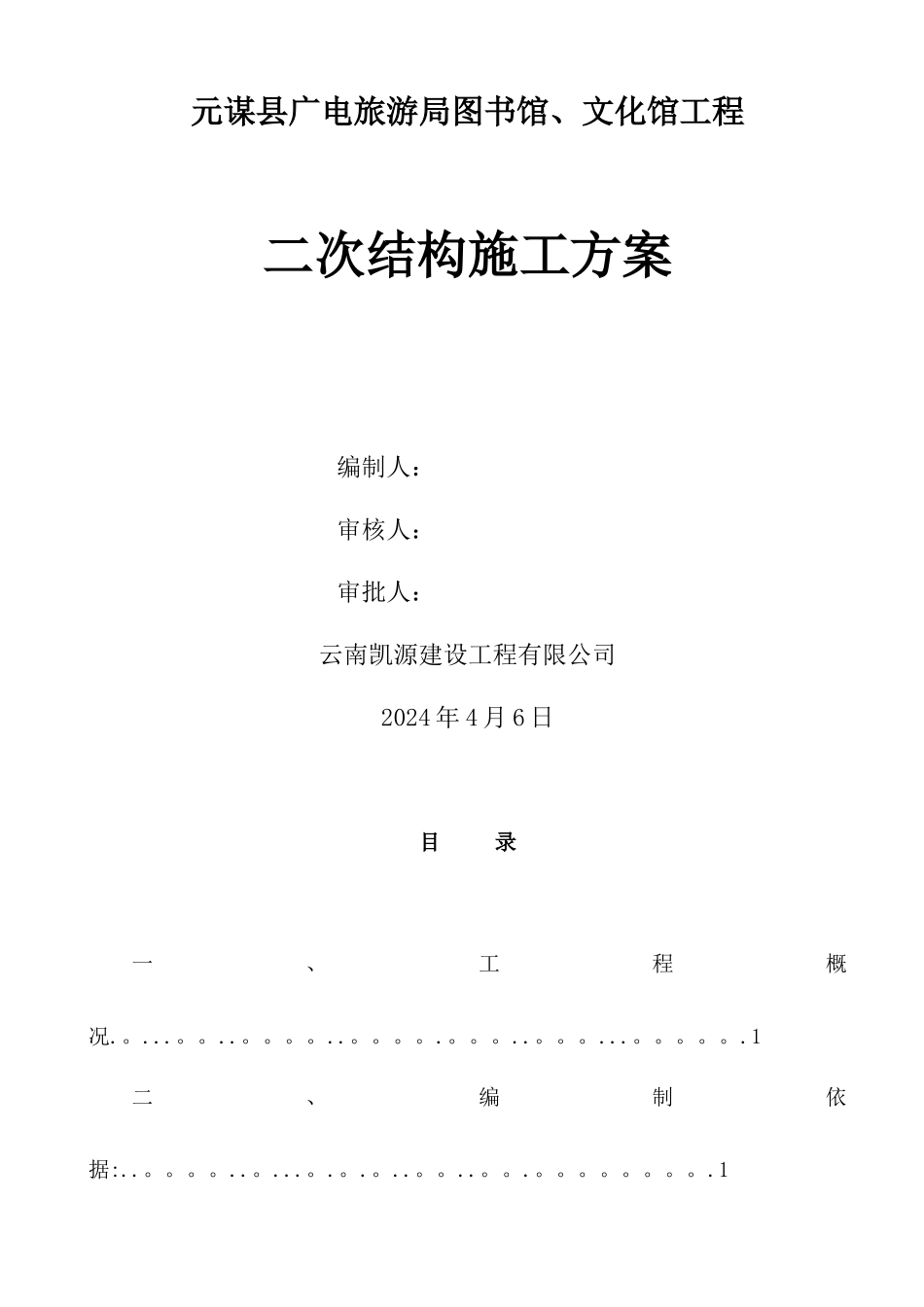

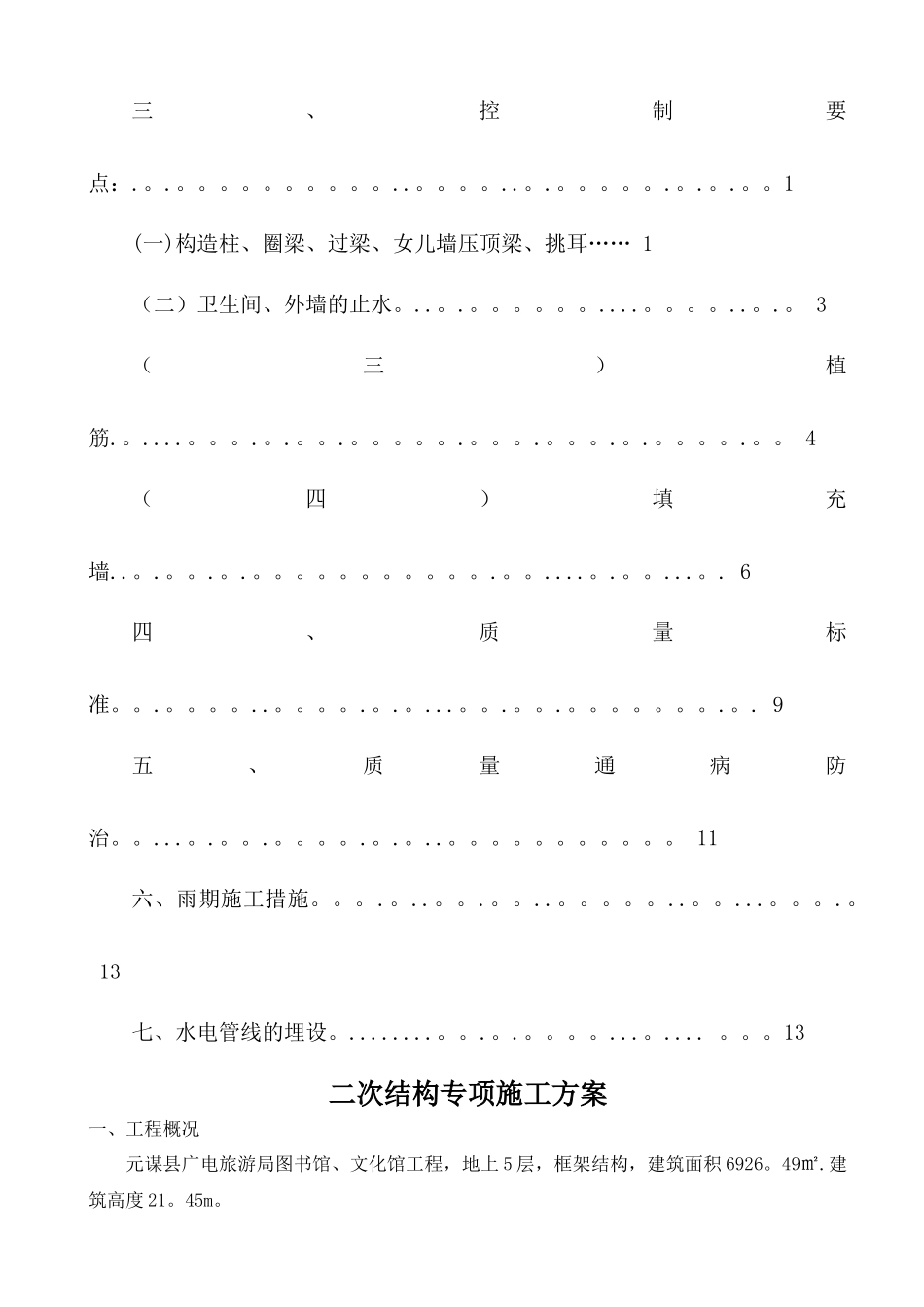

元谋县广电旅游局图书馆、文化馆工程 二次结构施工方案 编制人：审核人：审批人：云南凯源建设工程有限公司2024 年 4 月 6 日 目 录 一、工程概况.。...。。..。。。。..。。。。.。。。..。。。...。。。。。.1二、编制依据:..。。。。..。...。.。.。..。。..。。.。。。。。。。。.1三、控制要点：.。.。。。。。。。。。。..。。。。..。.。。。。。.。.。.。。1(一)构造柱、圈梁、过梁、女儿墙压顶梁、挑耳…… 1（二）卫生间、外墙的止水。..。.。。。。。。....。。。。..。.。 3（三）植筋.。....。。。.。.。。.。。。。。.。。。.。。。.。.。。。。.。。 4（四）填充墙..。.。。.。.。。。。。。。。。。。.。。....。.。。...。. 6四、质量标准。。.。。。。..。。。。.。.。...。。.。。.。。。。。。。.。. 9五、质量通病防治。。...。.。。.。。。。.。.。..。。。。。。。。。。。 11六、雨期施工措施。。。.。..。。.。。..。。。。。..。。...。。。.。 13七、水电管线的埋设。........。。.。.。。。。...。.... 。。。13二次结构专项施工方案一、工程概况元谋县广电旅游局图书馆、文化馆工程，地上 5 层，框架结构，建筑面积 6926。49㎡.建筑高度 21。45m。本工程的二次结构包括：构造柱、 圈梁、过梁、女儿墙压顶梁、挑耳、填充墙等，为确保本工程二次结构的施工质量达到优良标准，特编制此二次结构施工方案。二、编制依据：《混凝土结构工种施工质量验收法律规范》GB50204—2024《砌体工程施工质量验收法律规范》GB50203—2024《轻集料混凝土小型空心砌块》GB/T15229-2024《框架结构填充空心砌块构造图集》94SJ19《墙身—轻质条板隔墙》88J2—X7《建筑工程施工质量验收统一标准》GB50300-2001本工程施工组织设计、图纸会审及施工图纸.三、控制要点：（一)构造柱、圈梁、填充墙、过梁、女儿墙压顶梁、挑耳根据施工图纸及施工法律规范要求设置构造柱、圈梁、过梁、女儿墙压顶梁、挑耳1、构造柱1）构造柱的位置① 当围护墙或中间隔墙水平长度大于 4m 时，在两框架柱间适当位置设置构造柱② 当围护墙或中间隔墙为单片墙时，设于中部；③ 当围护墙或中间隔墙为单片墙且未满跨设置时，设于墙中部及端部；④ 设于“L”、“T”、“+"形墙交接处；⑤ 当门窗洞口宽度大于 1/2 墙长时，洞口两侧设置构造柱.⑥ 其他设计及法律规范要求设置构造柱的部位。2)构造柱的构造要求（浇筑混凝土简图如右） ①...
