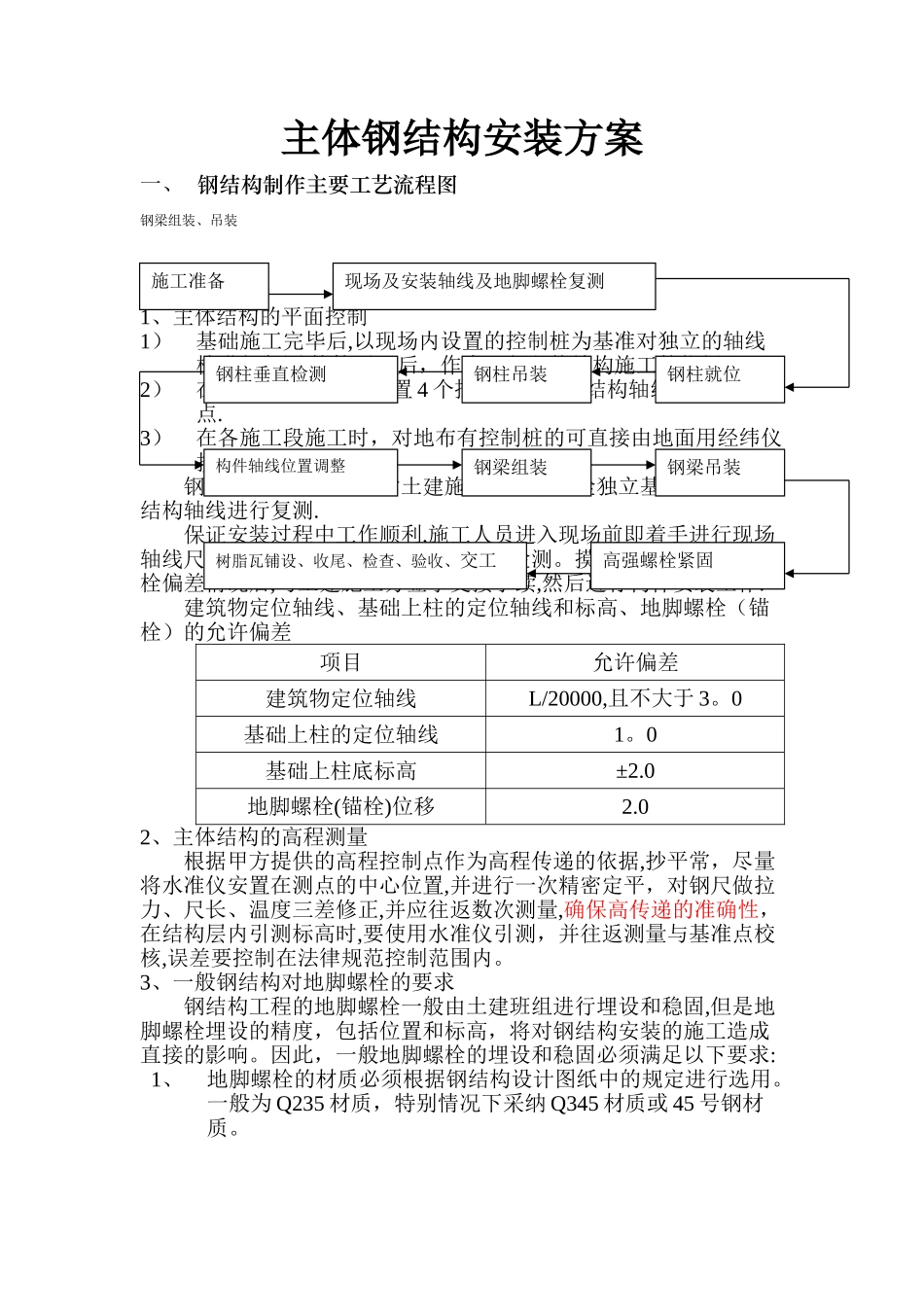

主体钢结构安装方案一、 钢结构制作主要工艺流程图钢梁组装、吊装二、施工测量1、主体结构的平面控制1）基础施工完毕后,以现场内设置的控制桩为基准对独立的轴线桩进行复测,校核无误后，作为工程主体结构施工的依据。2）在建筑的角柱上各设置 4 个控制点，作为结构轴线传递的基准点.3）在各施工段施工时，对地布有控制桩的可直接由地面用经纬仪投测到工作面上。钢结构安装施工前要对土建施工的地脚锚栓独立基础短柱上的结构轴线进行复测.保证安装过程中工作顺利,施工人员进入现场前即着手进行现场轴线尺寸检测和地脚螺栓的位置和标高检测。摸清各轴线和地脚螺栓偏差情况后,与土建施工方签字交接手续,然后进行构件安装工作.建筑物定位轴线、基础上柱的定位轴线和标高、地脚螺栓（锚栓）的允许偏差项目允许偏差建筑物定位轴线L/20000,且不大于 3。0基础上柱的定位轴线1。0基础上柱底标高±2.0地脚螺栓(锚栓)位移2.02、主体结构的高程测量根据甲方提供的高程控制点作为高程传递的依据,抄平常，尽量将水准仪安置在测点的中心位置,并进行一次精密定平，对钢尺做拉力、尺长、温度三差修正,并应往返数次测量,确保高传递的准确性，在结构层内引测标高时,要使用水准仪引测，并往返测量与基准点校核,误差要控制在法律规范控制范围内。3、一般钢结构对地脚螺栓的要求钢结构工程的地脚螺栓一般由土建班组进行埋设和稳固,但是地脚螺栓埋设的精度，包括位置和标高，将对钢结构安装的施工造成直接的影响。因此，一般地脚螺栓的埋设和稳固必须满足以下要求:1、地脚螺栓的材质必须根据钢结构设计图纸中的规定进行选用。一般为 Q235 材质，特别情况下采纳 Q345 材质或 45 号钢材质。钢柱垂直检测构件轴线位置调整钢梁组装钢梁吊装树脂瓦铺设、收尾、检查、验收、交工高强螺栓紧固钢柱吊装钢柱就位施工准备现场及安装轴线及地脚螺栓复测2、根据现行国家标准《地脚螺栓》(GB799－88)的规定，地脚螺栓选用螺纹规格为 M24、M30。3、地脚螺栓的规格（包括直径、长度、螺纹长度、弯钩型式)必须符合设计图纸规定,特别情况下，螺纹长度可作适当调整.4、地脚螺栓本身的技术条件必须符合国标中第 4 款表 2 的规定，其中机械性能应达到 GB3098.1 的规定，同时由于结构原因，地脚螺栓不能进行楔负载及头杆结合强度试验。5、埋设地脚螺栓必须利用定型模板固定锚栓，一般选用钢模板,特别情况下采纳木模板（由于其容易易变形，一般不予推举),并且一般采纳双模板固定...
