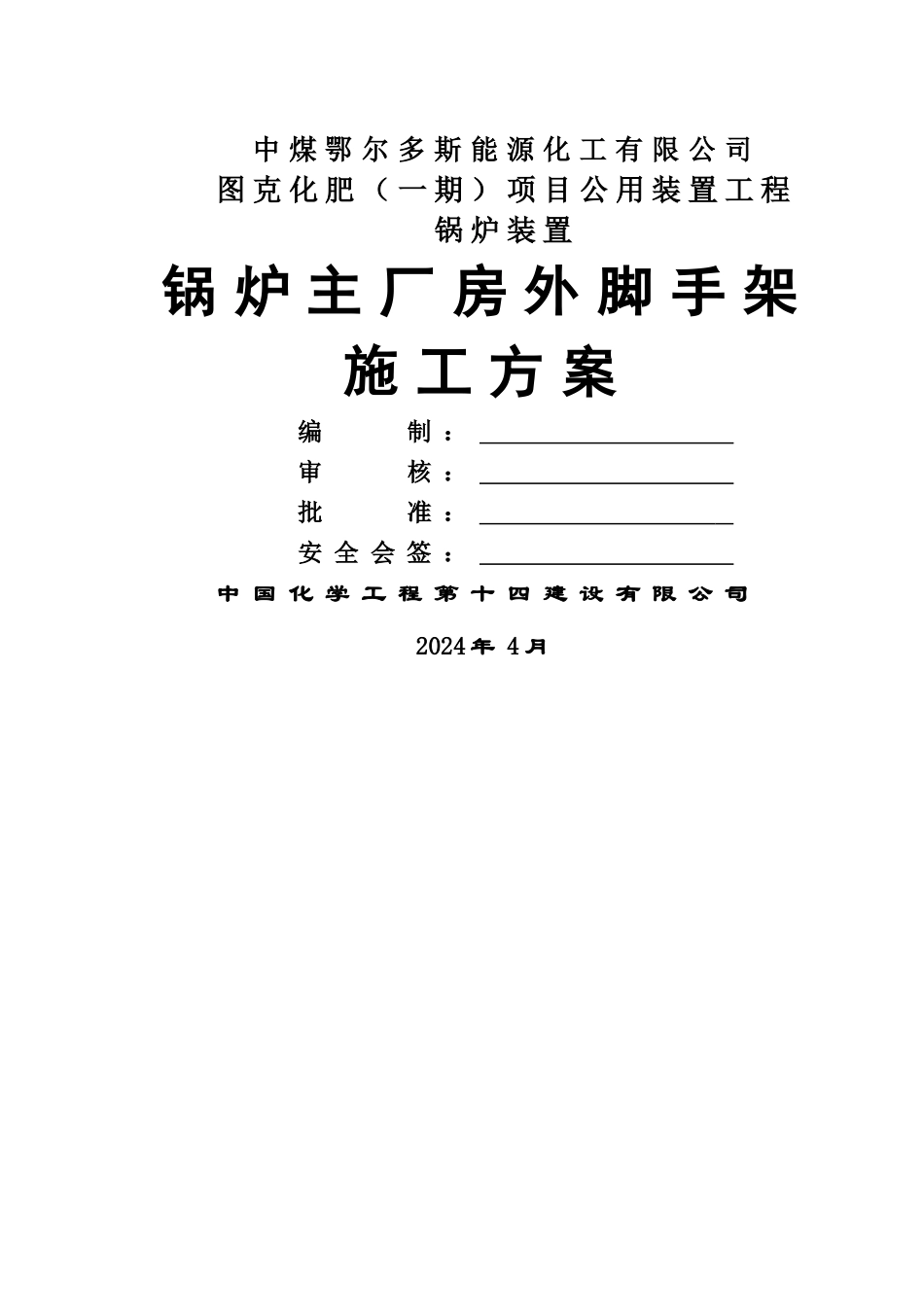

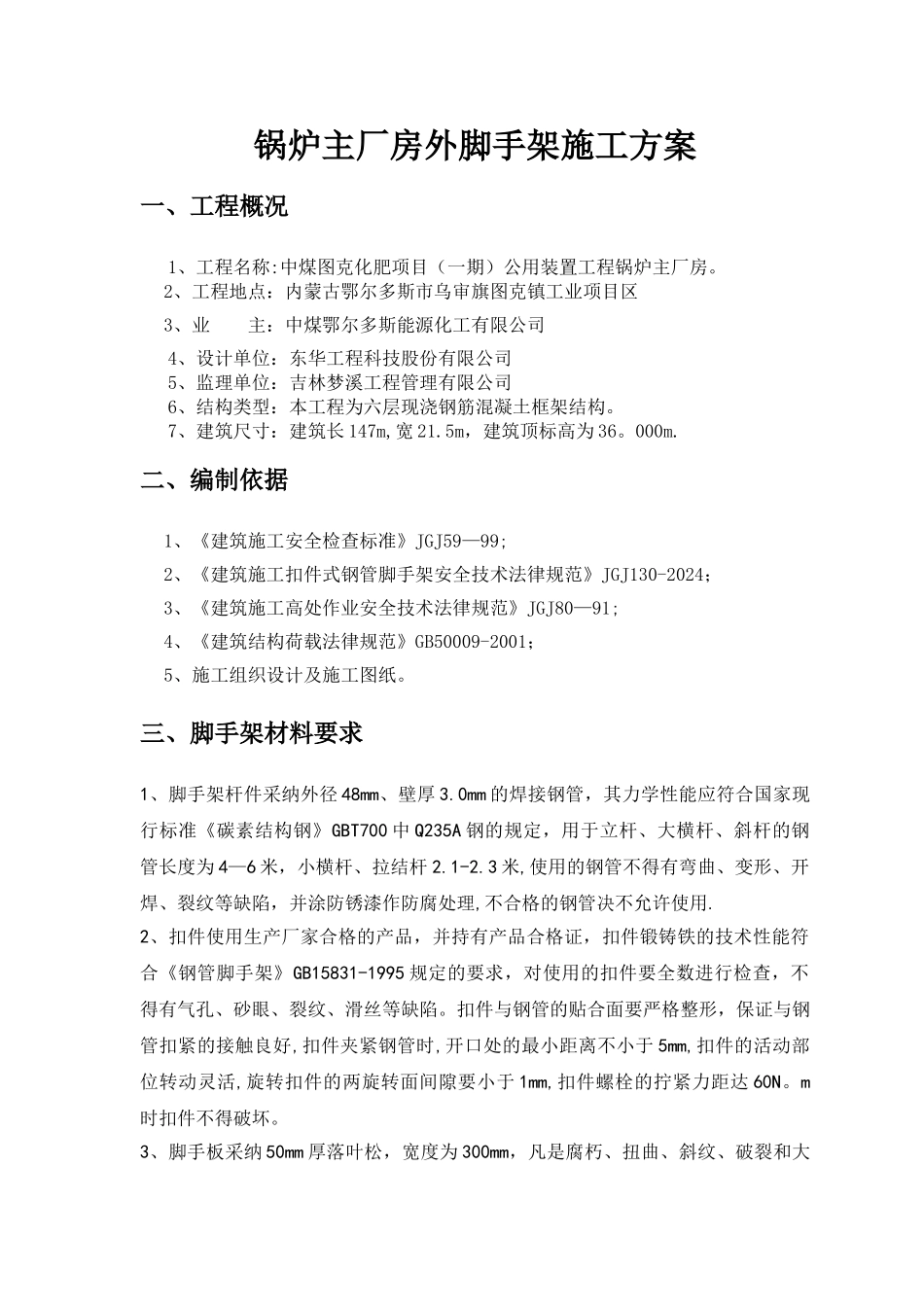

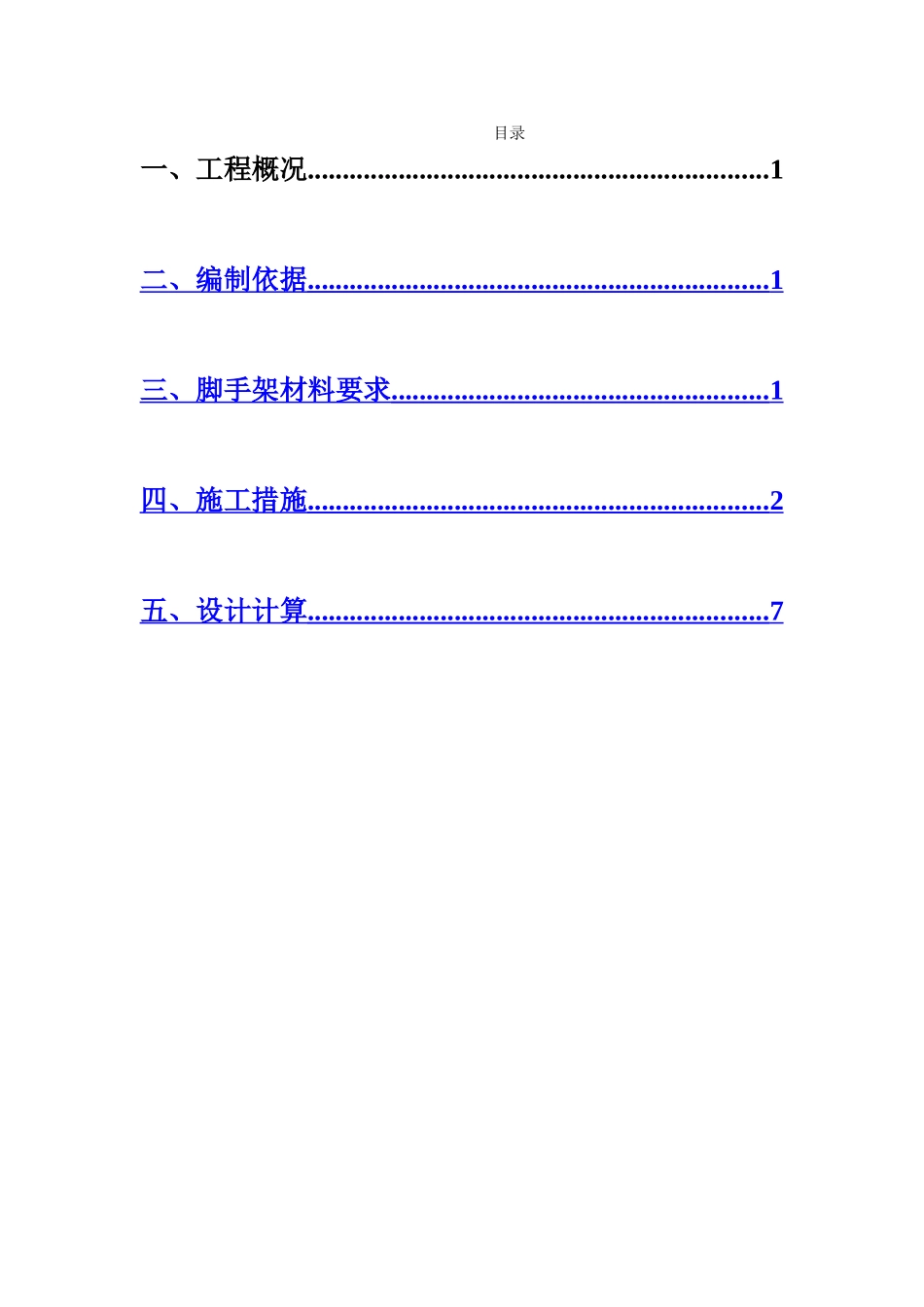

中 煤 鄂 尔 多 斯 能 源 化 工 有 限 公 司图 克 化 肥 （ 一 期 ） 项 目 公 用 装 置 工 程锅 炉 装 置锅 炉 主 厂 房 外 脚 手 架施 工 方 案编 制 ： 审 核 ： 批 准 ： 安 全 会 签 ： 中 国 化 学 工 程 第 十 四 建 设 有 限 公 司2024 年 4 月目录一、工程概况..................................................................1二、编制依据 .................................................................. 1 三、脚手架材料要求 ...................................................... 1 四、施工措施 .................................................................. 2 五、设计计算 .................................................................. 7 锅炉主厂房外脚手架施工方案一、工程概况1、工程名称:中煤图克化肥项目（一期）公用装置工程锅炉主厂房。2、工程地点：内蒙古鄂尔多斯市乌审旗图克镇工业项目区3、业 主：中煤鄂尔多斯能源化工有限公司4、设计单位：东华工程科技股份有限公司5、监理单位：吉林梦溪工程管理有限公司6、结构类型：本工程为六层现浇钢筋混凝土框架结构。7、建筑尺寸：建筑长 147m,宽 21.5m，建筑顶标高为 36。000m.二、编制依据1、《建筑施工安全检查标准》JGJ59—99;2、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2024；3、《建筑施工高处作业安全技术法律规范》JGJ80—91;4、《建筑结构荷载法律规范》GB50009-2001；5、施工组织设计及施工图纸。三、脚手架材料要求1、脚手架杆件采纳外径 48mm、壁厚 3.0mm 的焊接钢管，其力学性能应符合国家现行标准《碳素结构钢》GBT700 中 Q235A 钢的规定，用于立杆、大横杆、斜杆的钢管长度为 4—6 米，小横杆、拉结杆 2.1-2.3 米,使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理,不合格的钢管决不允许使用.2、扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995 规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好,扣件夹紧钢管时,开口处的最小距离不小于 5mm,扣件的活动部位转动灵活,旋转扣件的两旋转面间隙要小于 1mm,扣件螺栓的拧紧力距达 60N。m时扣件...
