主变区域施工方案

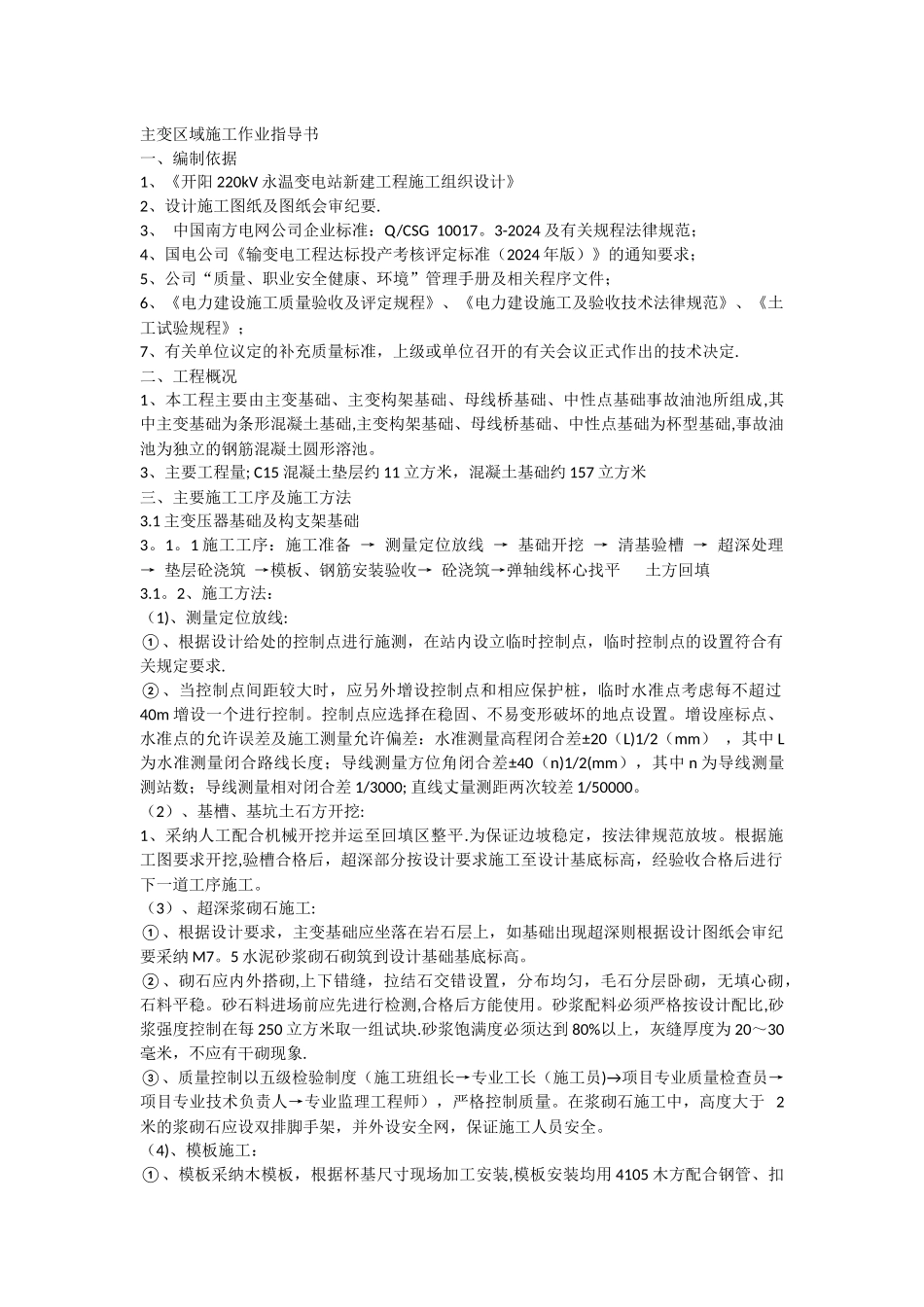

主变区域施工作业指导书一、编制依据1、《开阳 220kV 永温变电站新建工程施工组织设计》2、设计施工图纸及图纸会审纪要.3、 中国南方电网公司企业标准：Q/CSG 10017。3-2024 及有关规程法律规范；4、国电公司《输变电工程达标投产考核评定标准（2024 年版）》的通知要求；5、公司“质量、职业安全健康、环境”管理手册及相关程序文件；6、《电力建设施工质量验收及评定规程》、《电力建设施工及验收技术法律规范》、《土工试验规程》；7、有关单位议定的补充质量标准，上级或单位召开的有关会议正式作出的技术决定.二、工程概况1、本工程主要由主变基础、主变构架基础、母线桥基础、中性点基础事故油池所组成,其中主变基础为条形混凝土基础,主变构架基础、母线桥基础、中性点基础为杯型基础,事故油池为独立的钢筋混凝土圆形溶池。3、主要工程量; C15 混凝土垫层约 11 立方米，混凝土基础约 157 立方米三、主要施工工序及施工方法3.1 主变压器基础及构支架基础3。1。1 施工工序：施工准备 → 测量定位放线 → 基础开挖 → 清基验槽 → 超深处理 → 垫层砼浇筑 →模板、钢筋安装验收→ 砼浇筑→弹轴线杯心找平 土方回填3.1。2、施工方法： （1)、测量定位放线:①、根据设计给处的控制点进行施测，在站内设立临时控制点，临时控制点的设置符合有关规定要求.②、当控制点间距较大时，应另外增设控制点和相应保护桩，临时水准点考虑每不超过40m 增设一个进行控制。控制点应选择在稳固、不易变形破坏的地点设置。增设座标点、水准点的允许误差及施工测量允许偏差：水准测量高程闭合差±20（L)1/2（mm） ，其中 L为水准测量闭合路线长度；导线测量方位角闭合差±40（n)1/2(mm），其中 n 为导线测量测站数；导线测量相对闭合差 1/3000; 直线丈量测距两次较差 1/50000。 （2）、基槽、基坑土石方开挖:1、采纳人工配合机械开挖并运至回填区整平.为保证边坡稳定，按法律规范放坡。根据施工图要求开挖,验槽合格后，超深部分按设计要求施工至设计基底标高，经验收合格后进行下一道工序施工。（3）、超深浆砌石施工:①、根据设计要求，主变基础应坐落在岩石层上，如基础出现超深则根据设计图纸会审纪要采纳 M7。5 水泥砂浆砌石砌筑到设计基础基底标高。②、砌石应内外搭砌,上下错缝，拉结石交错设置，分布均匀，毛石分层卧砌，无填心砌，石料平稳。砂石料进场前应先进行检测,合格后方能使用。砂浆配料必须严格按设计配比,...
