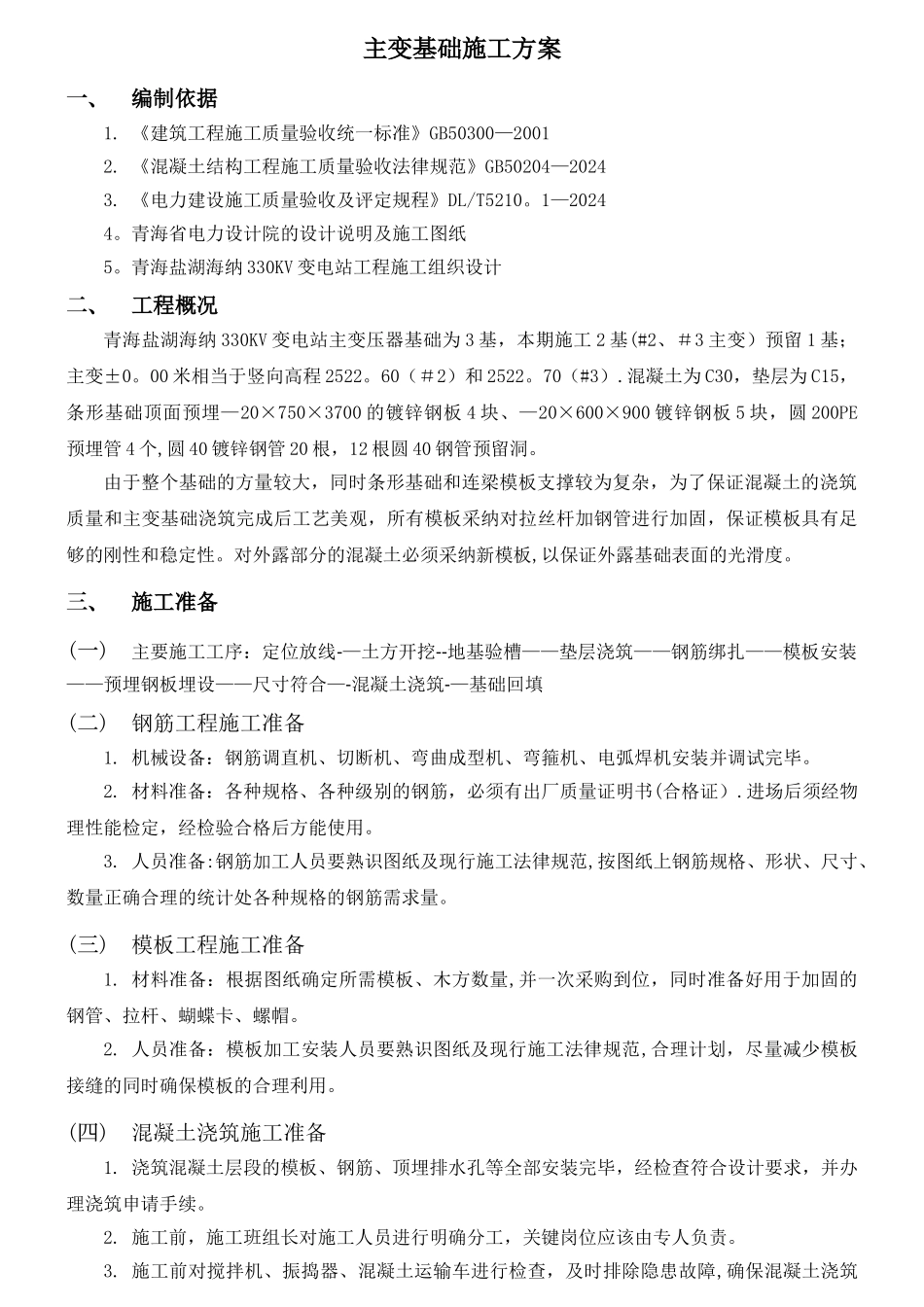

主变基础施工方案一、编制依据1. 《建筑工程施工质量验收统一标准》GB50300—20012. 《混凝土结构工程施工质量验收法律规范》GB50204—20243. 《电力建设施工质量验收及评定规程》DL/T5210。1—2024 4。青海省电力设计院的设计说明及施工图纸 5。青海盐湖海纳 330KV 变电站工程施工组织设计二、工程概况青海盐湖海纳 330KV 变电站主变压器基础为 3 基，本期施工 2 基(#2、＃3 主变）预留 1 基；主变±0。00 米相当于竖向高程 2522。60（＃2）和 2522。70（#3）.混凝土为 C30，垫层为 C15，条形基础顶面预埋—20×750×3700 的镀锌钢板 4 块、—20×600×900 镀锌钢板 5 块，圆 200PE预埋管 4 个,圆 40 镀锌钢管 20 根，12 根圆 40 钢管预留洞。由于整个基础的方量较大，同时条形基础和连梁模板支撑较为复杂，为了保证混凝土的浇筑质量和主变基础浇筑完成后工艺美观，所有模板采纳对拉丝杆加钢管进行加固，保证模板具有足够的刚性和稳定性。对外露部分的混凝土必须采纳新模板,以保证外露基础表面的光滑度。三、施工准备(一)主要施工工序：定位放线-—土方开挖--地基验槽——垫层浇筑——钢筋绑扎——模板安装——预埋钢板埋设——尺寸符合—-混凝土浇筑-—基础回填(二)钢筋工程施工准备1. 机械设备：钢筋调直机、切断机、弯曲成型机、弯箍机、电弧焊机安装并调试完毕。2. 材料准备：各种规格、各种级别的钢筋，必须有出厂质量证明书(合格证）.进场后须经物理性能检定，经检验合格后方能使用。3. 人员准备:钢筋加工人员要熟识图纸及现行施工法律规范,按图纸上钢筋规格、形状、尺寸、数量正确合理的统计处各种规格的钢筋需求量。(三)模板工程施工准备1. 材料准备：根据图纸确定所需模板、木方数量,并一次采购到位，同时准备好用于加固的钢管、拉杆、蝴蝶卡、螺帽。2. 人员准备：模板加工安装人员要熟识图纸及现行施工法律规范,合理计划，尽量减少模板接缝的同时确保模板的合理利用。(四)混凝土浇筑施工准备1. 浇筑混凝土层段的模板、钢筋、顶埋排水孔等全部安装完毕，经检查符合设计要求，并办理浇筑申请手续。2. 施工前，施工班组长对施工人员进行明确分工，关键岗位应该由专人负责。3. 施工前对搅拌机、振捣器、混凝土运输车进行检查，及时排除隐患故障,确保混凝土浇筑顺利进行.四、钢筋加工与绑扎(一)钢筋加工1. 钢筋采纳机械调直，经调直后的钢筋不得有局部弯曲、死弯、小波浪形,其表面伤痕不应使...
