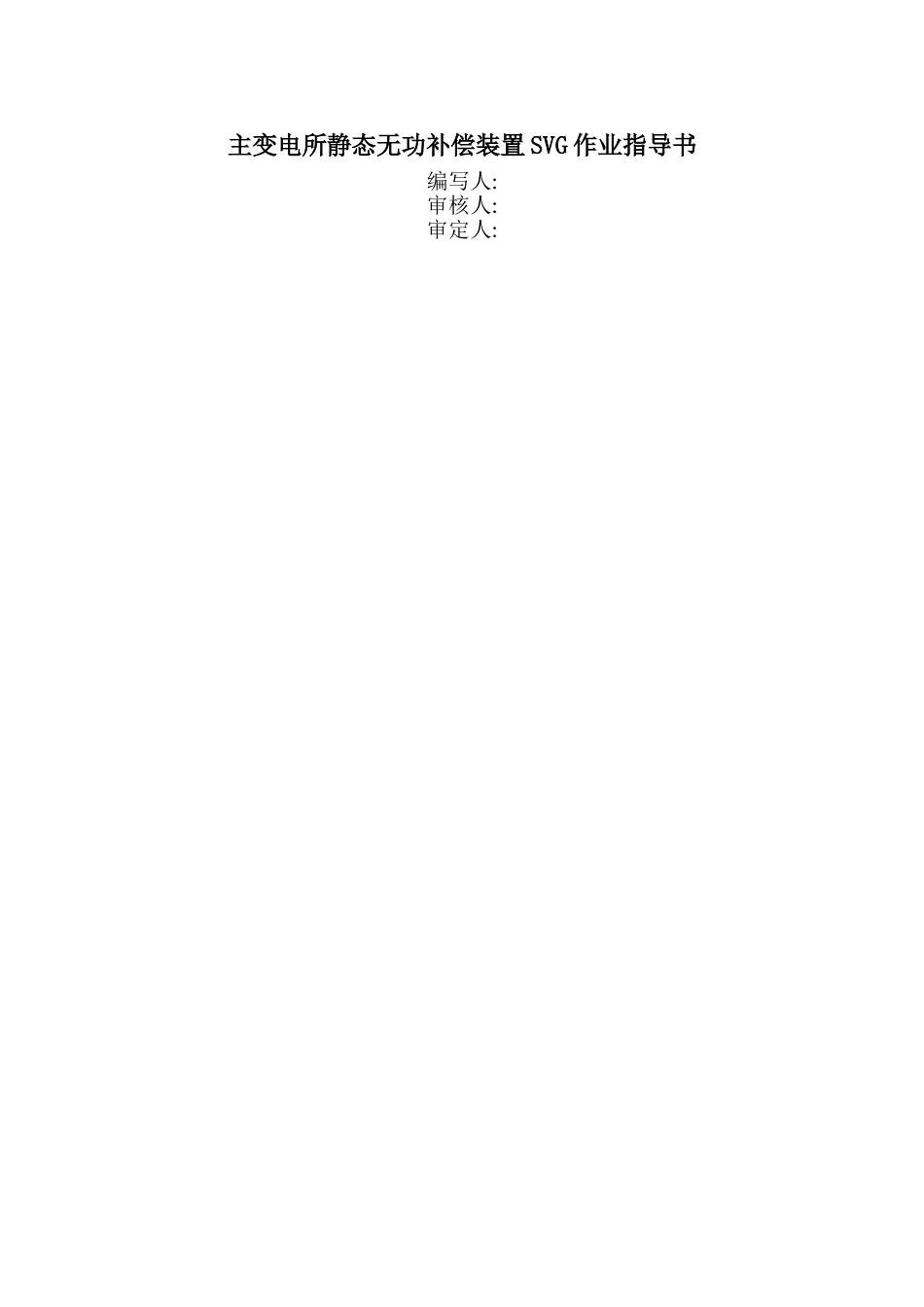

主变电所静态无功补偿装置SVG作业指导书

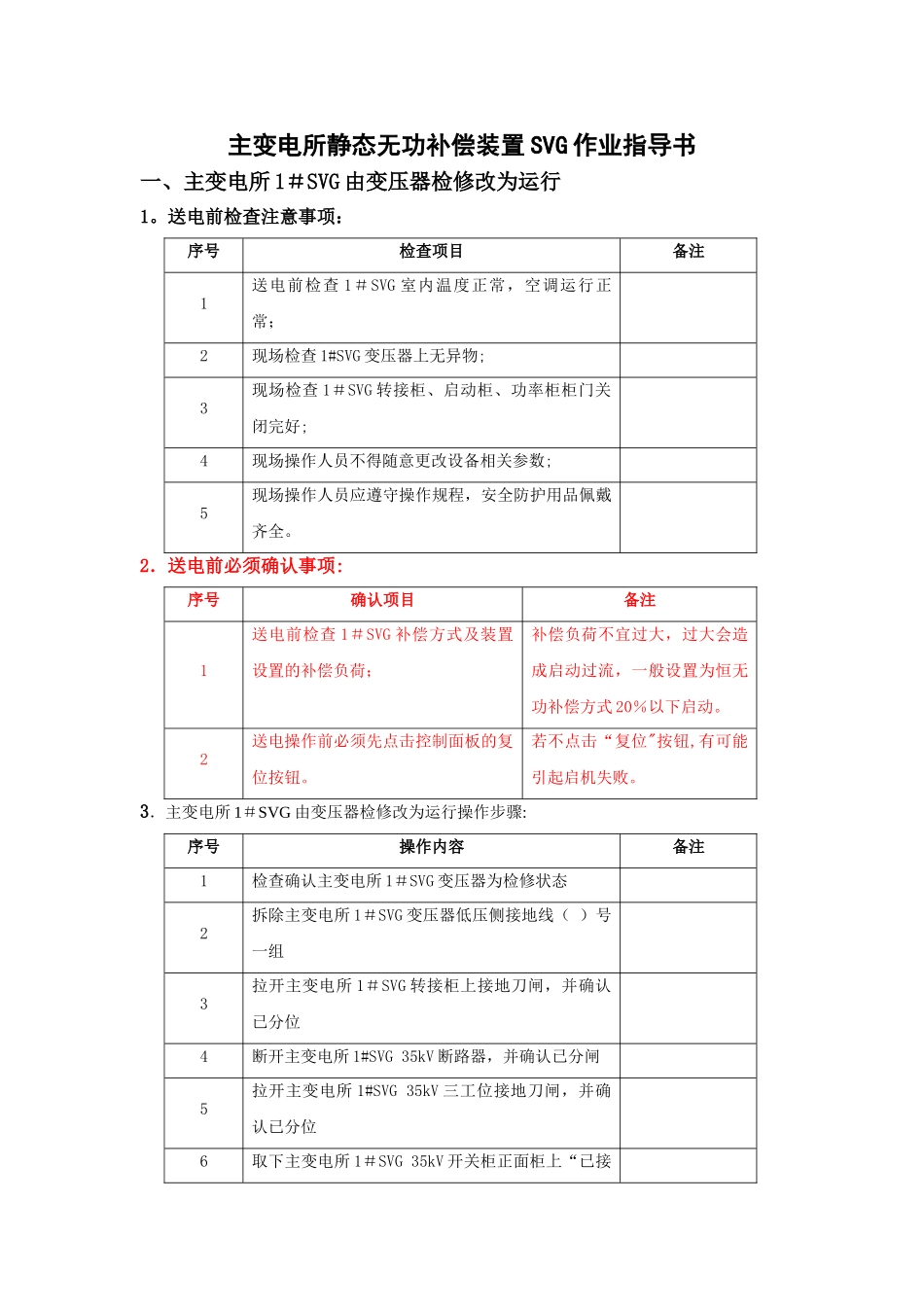

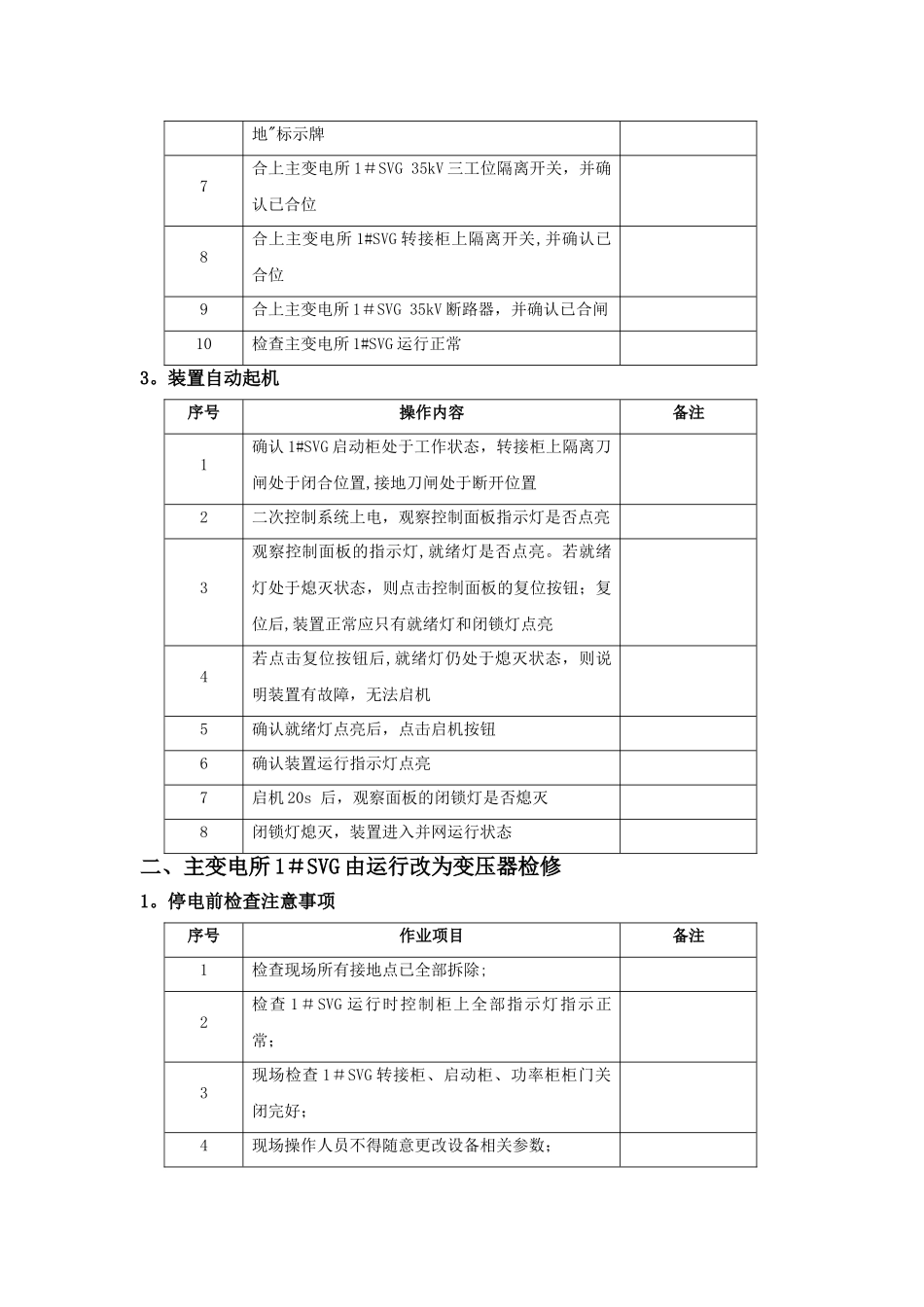

主变电所静态无功补偿装置 SVG 作业指导书编写人:审核人:审定人:主变电所静态无功补偿装置 SVG 作业指导书一、主变电所 1＃SVG 由变压器检修改为运行1。送电前检查注意事项：序号检查项目备注1送电前检查 1＃SVG 室内温度正常，空调运行正常；2现场检查 1#SVG 变压器上无异物;3现场检查 1＃SVG 转接柜、启动柜、功率柜柜门关闭完好;4现场操作人员不得随意更改设备相关参数;5现场操作人员应遵守操作规程，安全防护用品佩戴齐全。2．送电前必须确认事项:序号确认项目备注1送电前检查 1＃SVG 补偿方式及装置设置的补偿负荷；补偿负荷不宜过大，过大会造成启动过流，一般设置为恒无功补偿方式 20％以下启动。2送电操作前必须先点击控制面板的复位按钮。若不点击“复位"按钮,有可能引起启机失败。3．主变电所 1＃SVG 由变压器检修改为运行操作步骤:序号操作内容备注1检查确认主变电所 1＃SVG 变压器为检修状态2拆除主变电所 1＃SVG 变压器低压侧接地线（ ）号一组3拉开主变电所 1＃SVG 转接柜上接地刀闸，并确认已分位 4断开主变电所 1#SVG 35kV 断路器，并确认已分闸 5拉开主变电所 1#SVG 35kV 三工位接地刀闸，并确认已分位6取下主变电所 1＃SVG 35kV 开关柜正面柜上“已接地"标示牌7合上主变电所 1＃SVG 35kV 三工位隔离开关，并确认已合位8合上主变电所 1#SVG 转接柜上隔离开关,并确认已合位9合上主变电所 1＃SVG 35kV 断路器，并确认已合闸10检查主变电所 1#SVG 运行正常3。装置自动起机序号操作内容备注1确认 1#SVG 启动柜处于工作状态，转接柜上隔离刀闸处于闭合位置,接地刀闸处于断开位置2二次控制系统上电，观察控制面板指示灯是否点亮3观察控制面板的指示灯,就绪灯是否点亮。若就绪灯处于熄灭状态，则点击控制面板的复位按钮；复位后,装置正常应只有就绪灯和闭锁灯点亮4若点击复位按钮后,就绪灯仍处于熄灭状态，则说明装置有故障，无法启机5确认就绪灯点亮后，点击启机按钮6确认装置运行指示灯点亮7启机 20s 后，观察面板的闭锁灯是否熄灭8闭锁灯熄灭，装置进入并网运行状态二、主变电所 1＃SVG 由运行改为变压器检修1。停电前检查注意事项序号作业项目备注1检查现场所有接地点已全部拆除;2检查 1＃SVG 运行时控制柜上全部指示灯指示正常；3现场检查 1＃SVG 转接柜、启动柜、功率柜柜门关闭完好；4现场操作人员不得随意更改设备相关参数；5现场操作人员应遵守操作规程，安全防护用品...
