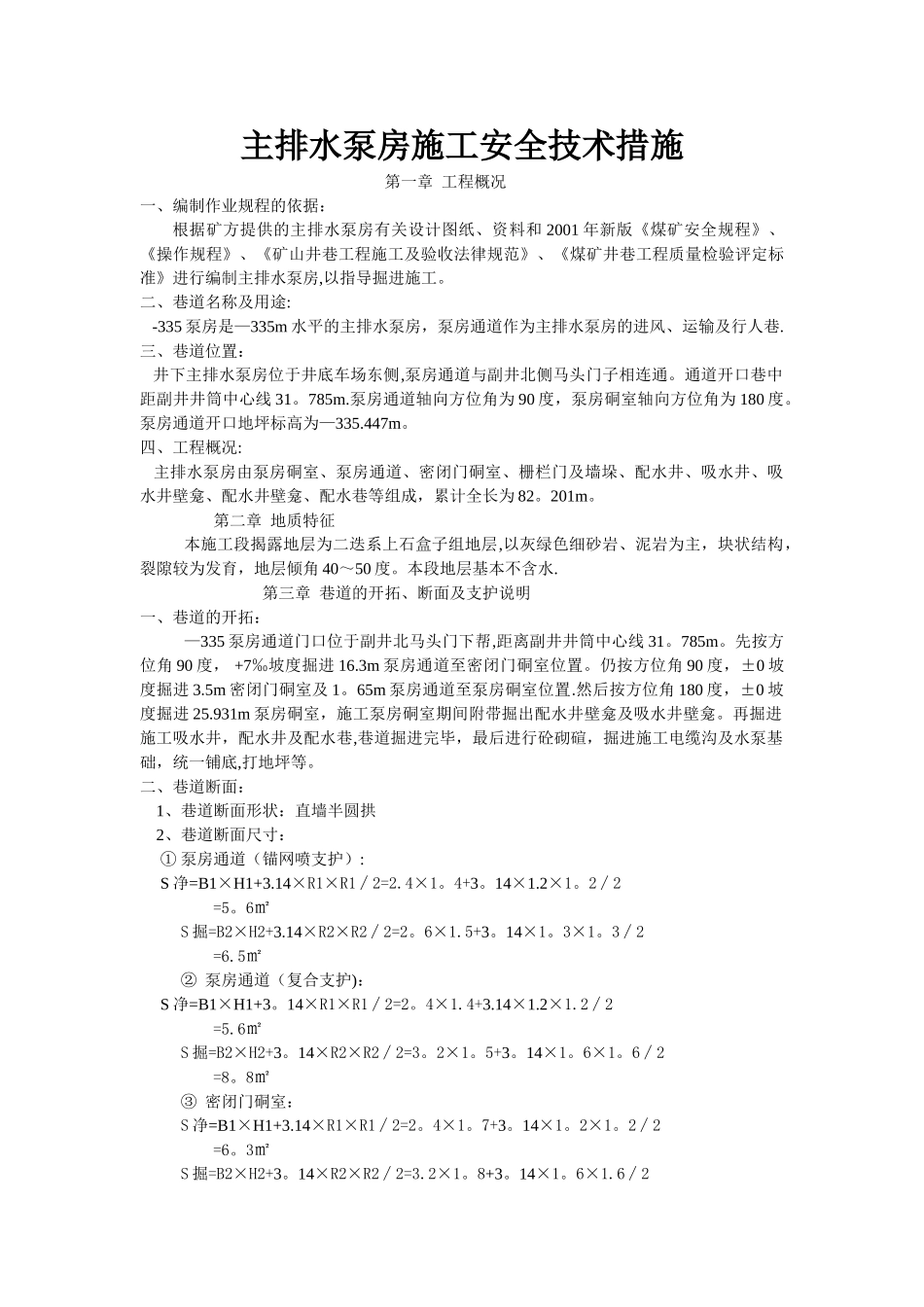

主排水泵房施工安全技术措施

主排水泵房施工安全技术措施第一章 工程概况一、编制作业规程的依据：根据矿方提供的主排水泵房有关设计图纸、资料和 2001 年新版《煤矿安全规程》、《操作规程》、《矿山井巷工程施工及验收法律规范》、《煤矿井巷工程质量检验评定标准》进行编制主排水泵房,以指导掘进施工。二、巷道名称及用途: -335 泵房是—335m 水平的主排水泵房，泵房通道作为主排水泵房的进风、运输及行人巷.三、巷道位置： 井下主排水泵房位于井底车场东侧,泵房通道与副井北侧马头门子相连通。通道开口巷中距副井井筒中心线 31。785m.泵房通道轴向方位角为 90 度，泵房硐室轴向方位角为 180 度。泵房通道开口地坪标高为—335.447m。四、工程概况: 主排水泵房由泵房硐室、泵房通道、密闭门硐室、栅栏门及墙垛、配水井、吸水井、吸水井壁龛、配水井壁龛、配水巷等组成，累计全长为 82。201m。 第二章 地质特征本施工段揭露地层为二迭系上石盒子组地层,以灰绿色细砂岩、泥岩为主，块状结构，裂隙较为发育，地层倾角 40～50 度。本段地层基本不含水.第三章 巷道的开拓、断面及支护说明一、巷道的开拓：—335 泵房通道门口位于副井北马头门下帮,距离副井井筒中心线 31。785m。先按方位角 90 度， +7‰坡度掘进 16.3m 泵房通道至密闭门硐室位置。仍按方位角 90 度，±0 坡度掘进 3.5m 密闭门硐室及 1。65m 泵房通道至泵房硐室位置.然后按方位角 180 度，±0 坡度掘进 25.931m 泵房硐室，施工泵房硐室期间附带掘出配水井壁龛及吸水井壁龛。再掘进施工吸水井，配水井及配水巷,巷道掘进完毕，最后进行砼砌碹，掘进施工电缆沟及水泵基础，统一铺底,打地坪等。二、巷道断面： 1、巷道断面形状：直墙半圆拱 2、巷道断面尺寸： ① 泵房通道（锚网喷支护）: S 净=B1×H1+3.14×R1×R1∕2=2.4×1。4+3。14×1.2×1。2∕2 =5。6㎡ S 掘=B2×H2+3.14×R2×R2∕2=2。6×1.5+3。14×1。3×1。3∕2 =6.5㎡ ② 泵房通道（复合支护)： S 净=B1×H1+3。14×R1×R1∕2=2。4×1.4+3.14×1.2×1.2∕2 =5.6㎡ S 掘=B2×H2+3。14×R2×R2∕2=3。2×1。5+3。14×1。6×1。6∕2 =8。8㎡ ③ 密闭门硐室： S 净=B1×H1+3.14×R1×R1∕2=2。4×1。7+3。14×1。2×1。2∕2 =6。3㎡ S 掘=B2×H2+3。14×R2×R2∕2=3.2×1。8+3。14×1。6×1.6∕2 =9。8㎡ ④ 泵房硐室:S 净=B1×H1+3.14×R1×R1∕2=4。3×3。36+3。14×2。15×2.15∕2 =21...
