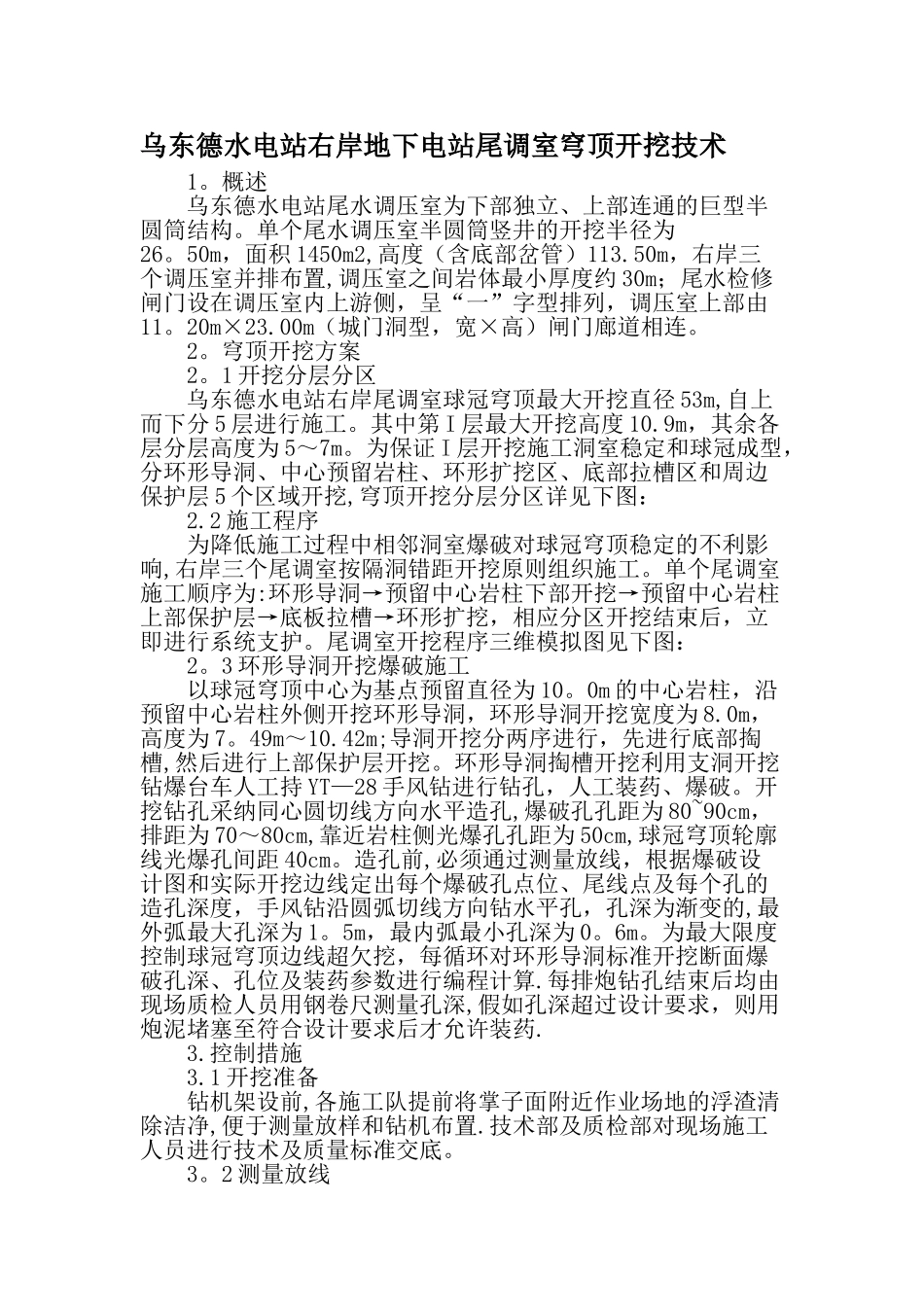

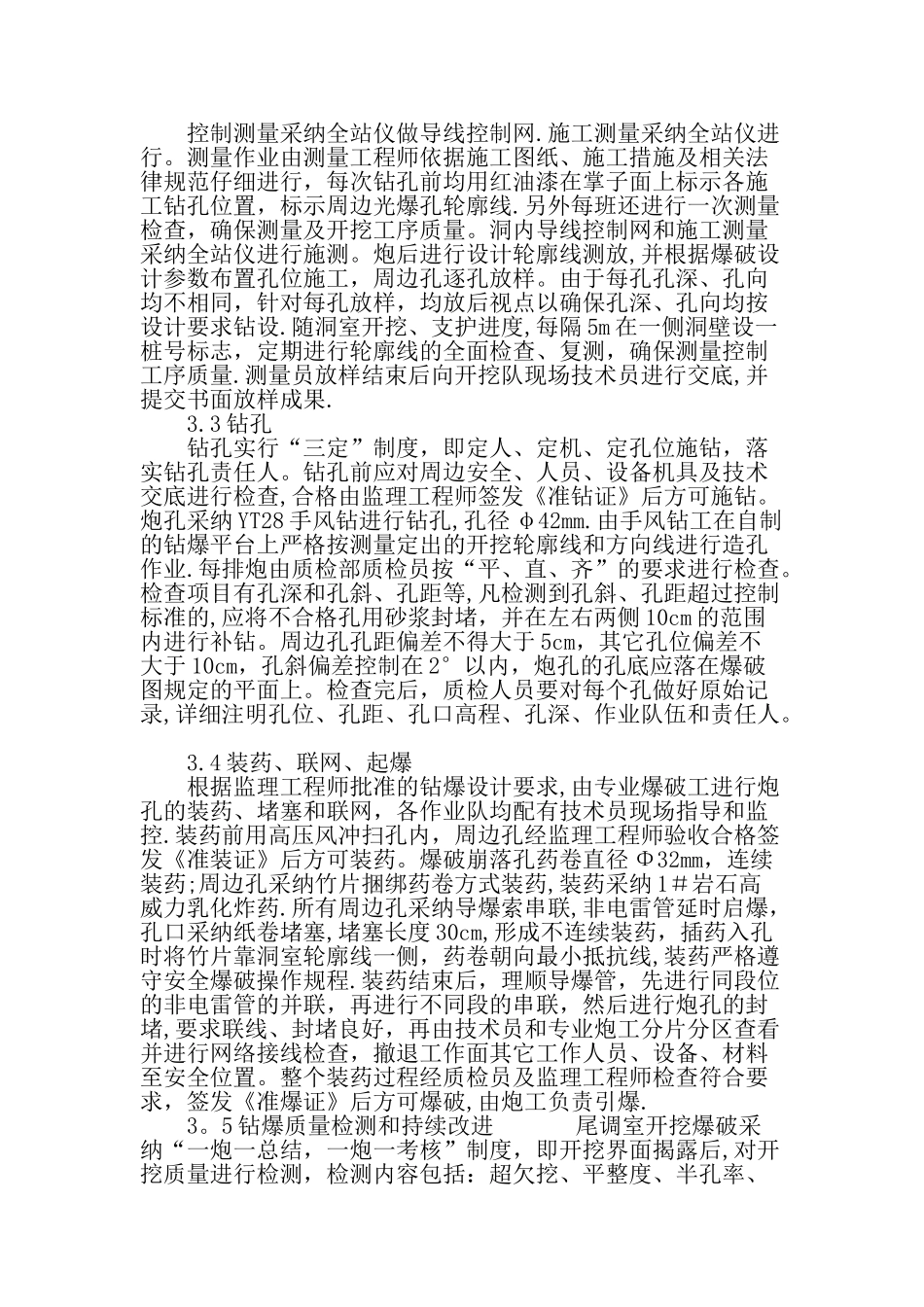

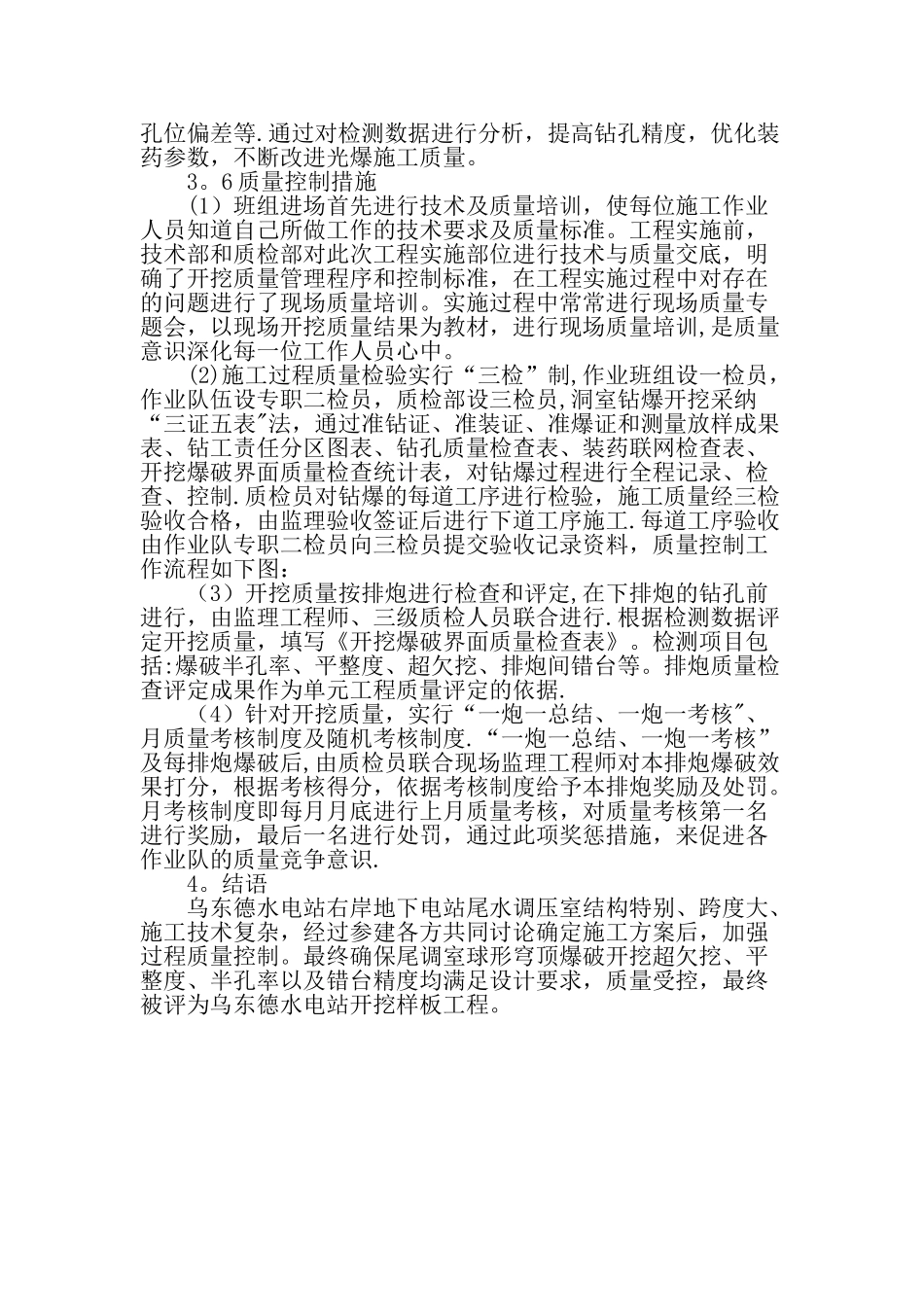

乌东德水电站右岸地下电站尾调室穹顶开挖技术 1。概述 乌东德水电站尾水调压室为下部独立、上部连通的巨型半圆筒结构。单个尾水调压室半圆筒竖井的开挖半径为26。50m，面积 1450m2,高度（含底部岔管）113.50m，右岸三个调压室并排布置,调压室之间岩体最小厚度约 30m；尾水检修闸门设在调压室内上游侧，呈“一”字型排列，调压室上部由11。20m×23.00m（城门洞型，宽×高）闸门廊道相连。 2。穹顶开挖方案 2。1 开挖分层分区 乌东德水电站右岸尾调室球冠穹顶最大开挖直径 53m,自上而下分 5 层进行施工。其中第 I 层最大开挖高度 10.9m，其余各层分层高度为 5～7m。为保证 I 层开挖施工洞室稳定和球冠成型，分环形导洞、中心预留岩柱、环形扩挖区、底部拉槽区和周边保护层 5 个区域开挖,穹顶开挖分层分区详见下图： 2.2 施工程序 为降低施工过程中相邻洞室爆破对球冠穹顶稳定的不利影响,右岸三个尾调室按隔洞错距开挖原则组织施工。单个尾调室施工顺序为:环形导洞→预留中心岩柱下部开挖→预留中心岩柱上部保护层→底板拉槽→环形扩挖，相应分区开挖结束后，立即进行系统支护。尾调室开挖程序三维模拟图见下图： 2。3 环形导洞开挖爆破施工 以球冠穹顶中心为基点预留直径为 10。0m 的中心岩柱，沿预留中心岩柱外侧开挖环形导洞，环形导洞开挖宽度为 8.0m，高度为 7。49m～10.42m;导洞开挖分两序进行，先进行底部掏槽,然后进行上部保护层开挖。环形导洞掏槽开挖利用支洞开挖钻爆台车人工持 YT—28 手风钻进行钻孔，人工装药、爆破。开挖钻孔采纳同心圆切线方向水平造孔,爆破孔孔距为 80~90cm，排距为 70～80cm,靠近岩柱侧光爆孔孔距为 50cm,球冠穹顶轮廓线光爆孔间距 40cm。造孔前,必须通过测量放线，根据爆破设计图和实际开挖边线定出每个爆破孔点位、尾线点及每个孔的造孔深度，手风钻沿圆弧切线方向钻水平孔，孔深为渐变的,最外弧最大孔深为 1。5m，最内弧最小孔深为 0。6m。为最大限度控制球冠穹顶边线超欠挖，每循环对环形导洞标准开挖断面爆破孔深、孔位及装药参数进行编程计算.每排炮钻孔结束后均由现场质检人员用钢卷尺测量孔深,假如孔深超过设计要求，则用炮泥堵塞至符合设计要求后才允许装药. 3.控制措施 3.1 开挖准备 钻机架设前,各施工队提前将掌子面附近作业场地的浮渣清除洁净,便于测量放样和钻机布置.技术部及质检部对现场施工人员进行技术及质量标准交底。 3。2 测量放线 控制测量采纳全...
