五金模具设计指引分析

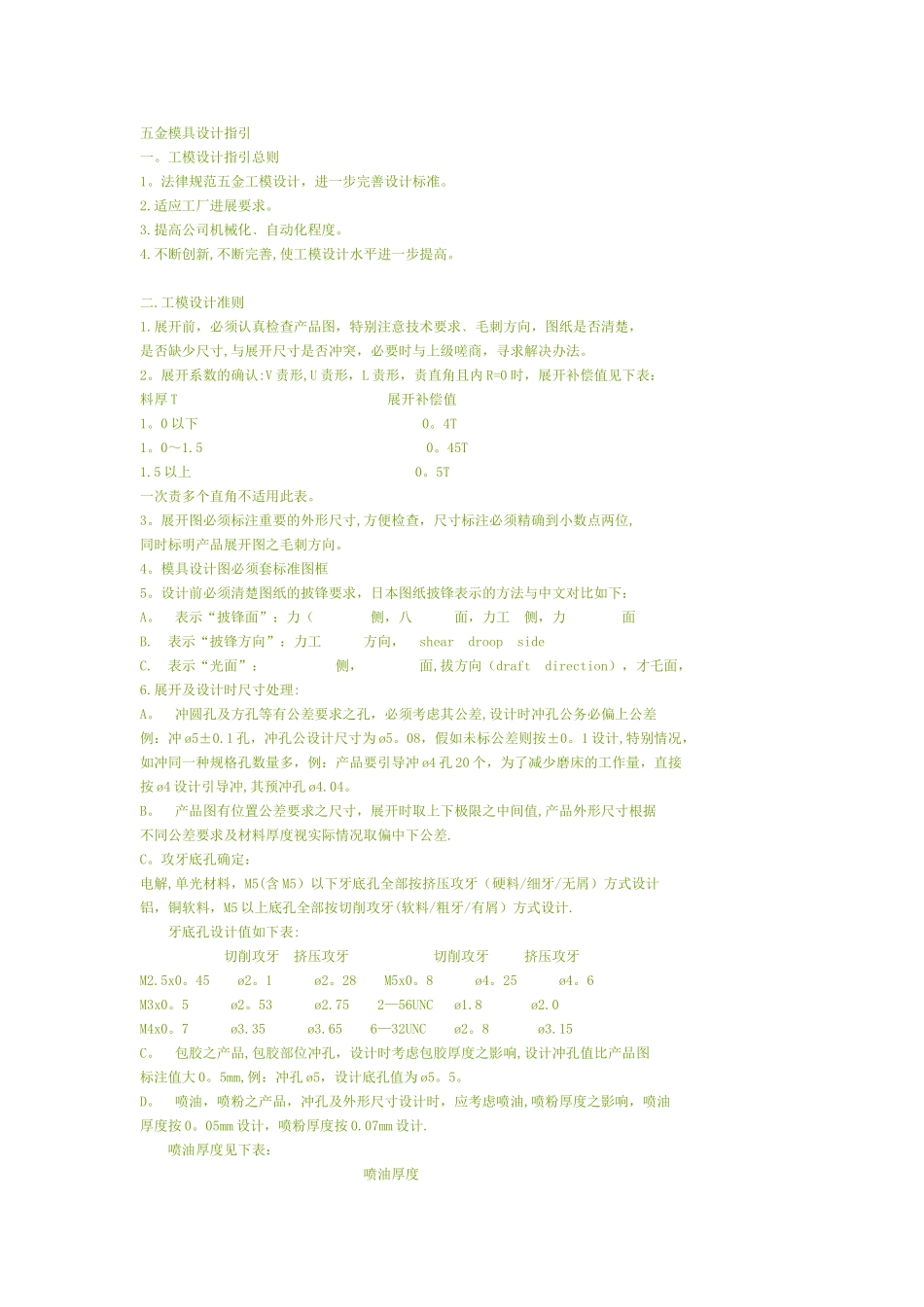

五金模具设计指引一。工模设计指引总则1。法律规范五金工模设计，进一步完善设计标准。2.适应工厂进展要求。3.提高公司机械化﹑自动化程度。4.不断创新,不断完善,使工模设计水平进一步提高。二.工模设计准则1.展开前，必须认真检查产品图，特别注意技术要求﹑毛刺方向，图纸是否清楚，是否缺少尺寸,与展开尺寸是否冲突，必要时与上级嗟商，寻求解决办法。2。展开系数的确认:V 责形,U 责形，L 责形，责直角且内 R=0 时，展开补偿值见下表：料厚 T 展开补偿值1。0 以下 0。4T1。0～1.5 0。45T1.5 以上 0。5T一次责多个直角不适用此表。3。展开图必须标注重要的外形尺寸,方便检查，尺寸标注必须精确到小数点两位,同时标明产品展开图之毛刺方向。4。模具设计图必须套标准图框5。设计前必须清楚图纸的披锋要求，日本图纸披锋表示的方法与中文对比如下：A。 表示“披锋面”：力（ 侧，八 面，力工 侧，力 面B. 表示“披锋方向”：力工 方向， shear droop side C. 表示“光面”： 侧， 面,拔方向（draft direction），才乇面，6.展开及设计时尺寸处理: A。 冲圆孔及方孔等有公差要求之孔，必须考虑其公差,设计时冲孔公务必偏上公差例：冲 ø5±0.1 孔，冲孔公设计尺寸为 ø5。08，假如未标公差则按±0。1 设计,特别情况，如冲同一种规格孔数量多，例：产品要引导冲 ø4 孔 20 个，为了减少磨床的工作量，直接按 ø4 设计引导冲,其预冲孔 ø4.04。B。 产品图有位置公差要求之尺寸，展开时取上下极限之中间值,产品外形尺寸根据不同公差要求及材料厚度视实际情况取偏中下公差.C。攻牙底孔确定：电解,单光材料，M5(含 M5）以下牙底孔全部按挤压攻牙（硬料/细牙/无屑）方式设计铝，铜软料，M5 以上底孔全部按切削攻牙(软料/粗牙/有屑）方式设计. 牙底孔设计值如下表: 切削攻牙 挤压攻牙 切削攻牙 挤压攻牙M2.5x0。45 ø2。1 ø2。28 M5x0。8 ø4。25 ø4。6 M3x0。5 ø2。53 ø2.75 2—56UNC ø1.8 ø2.0 M4x0。7 ø3.35 ø3.65 6—32UNC ø2。8 ø3.15C。 包胶之产品,包胶部位冲孔，设计时考虑包胶厚度之影响,设计冲孔值比产品图标注值大 0。5mm,例：冲孔 ø5，设计底孔值为 ø5。5。D。 喷油，喷粉之产品，冲孔及外形尺寸设计时，应考虑喷油,喷粉厚度之影响，喷油厚度按 0。05mm 设计，喷粉厚度按 0.07mm 设计. 喷油厚度见下表： 喷油厚度刮地灰后（喷油记号含 B) :40～100u...
