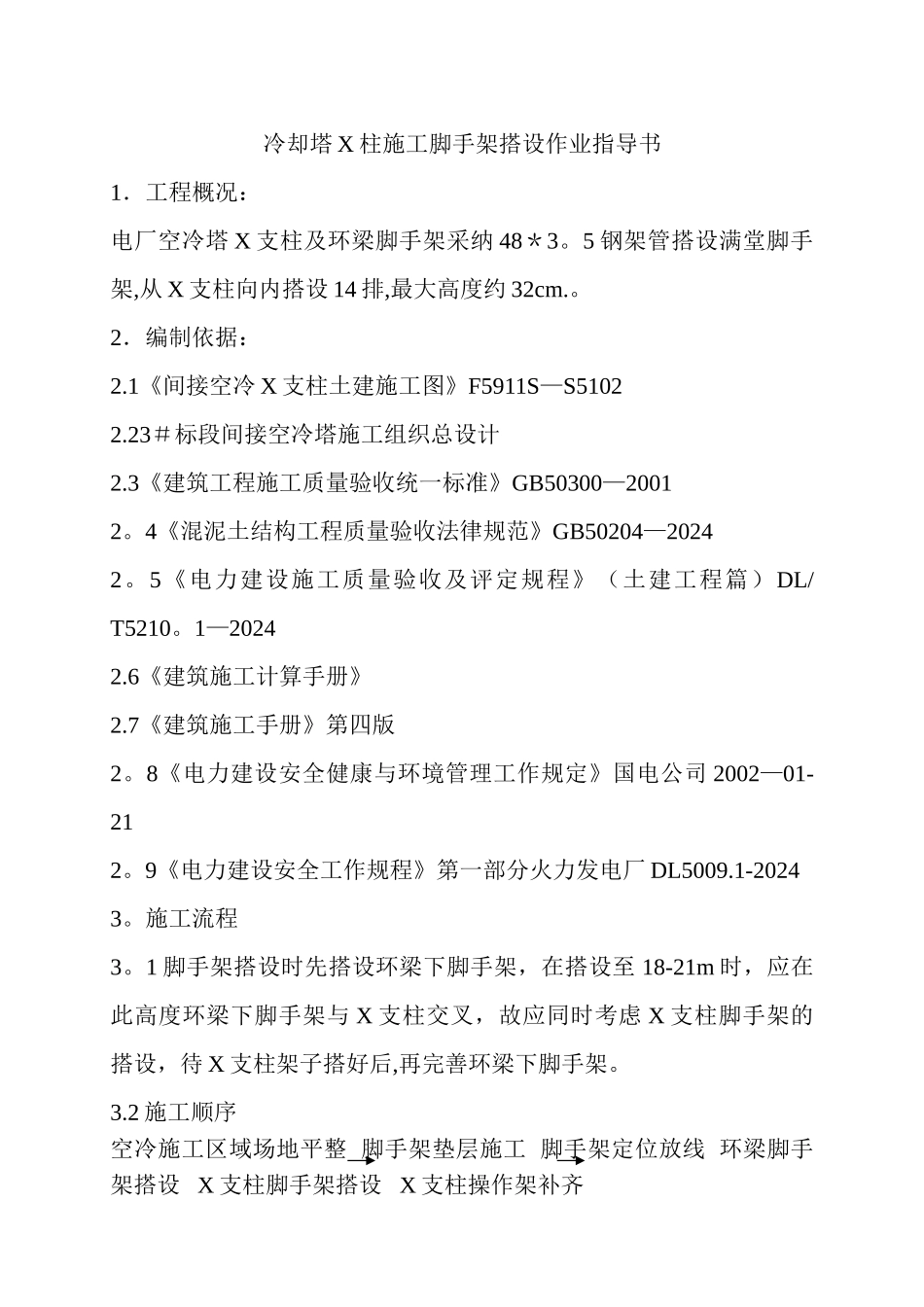

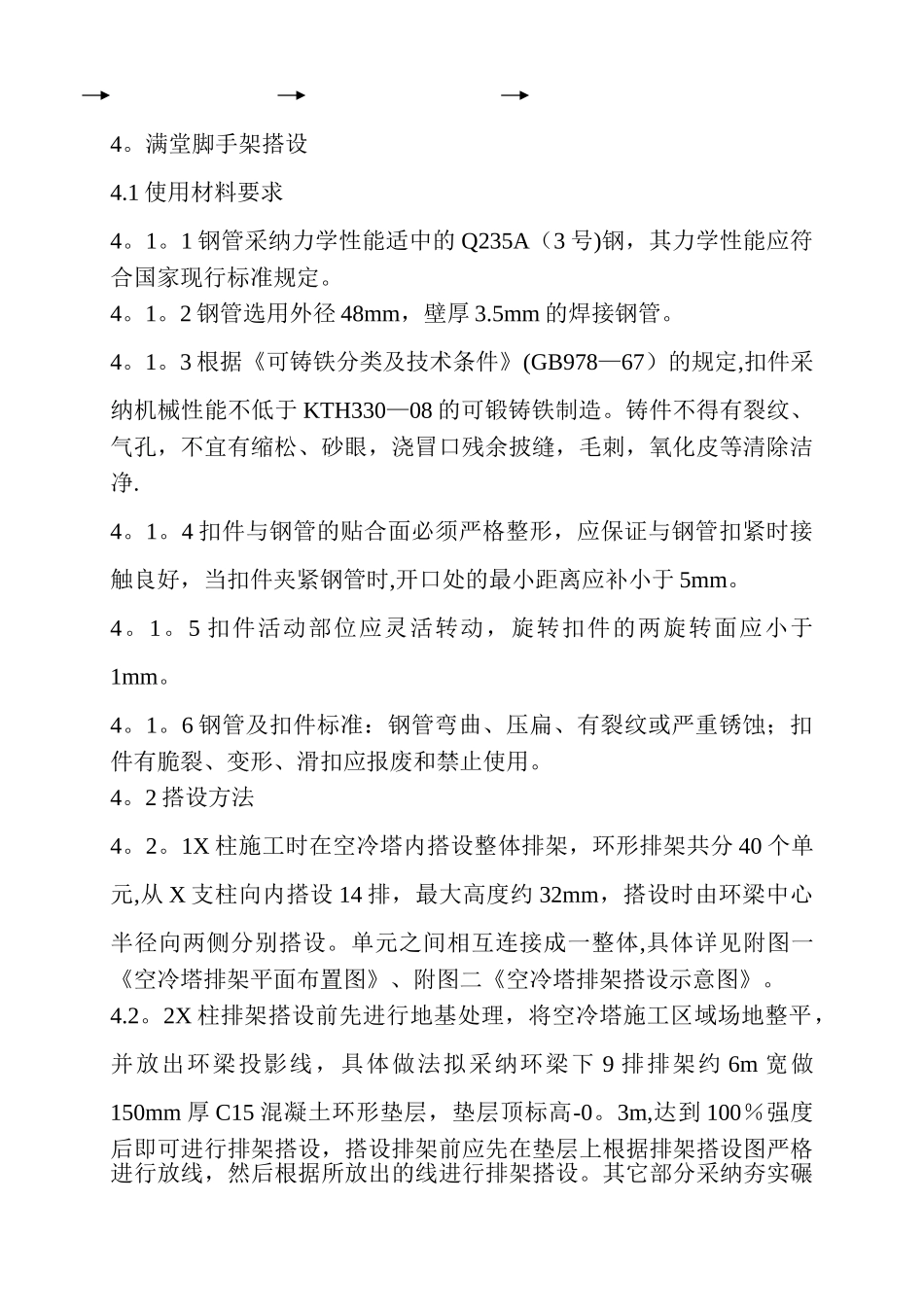

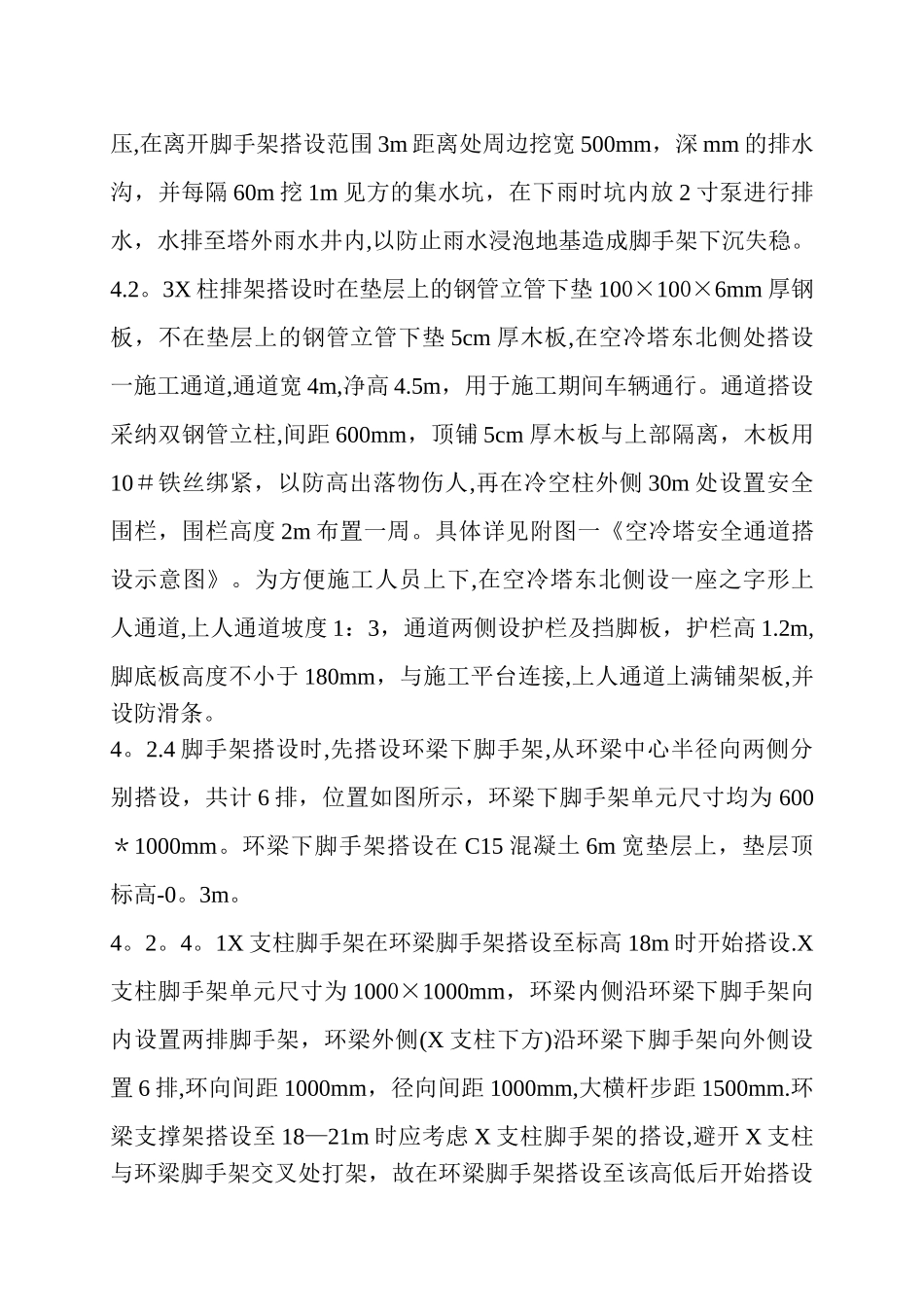

冷却塔 X 柱施工脚手架搭设作业指导书1．工程概况：电厂空冷塔 X 支柱及环梁脚手架采纳 48＊3。5 钢架管搭设满堂脚手架,从 X 支柱向内搭设 14 排,最大高度约 32cm.。2．编制依据：2.1《间接空冷 X 支柱土建施工图》F5911S—S51022.23＃标段间接空冷塔施工组织总设计2.3《建筑工程施工质量验收统一标准》GB50300—20012。4《混泥土结构工程质量验收法律规范》GB50204—20242。5《电力建设施工质量验收及评定规程》（土建工程篇）DL/T5210。1—20242.6《建筑施工计算手册》2.7《建筑施工手册》第四版2。8《电力建设安全健康与环境管理工作规定》国电公司 2002—01-212。9《电力建设安全工作规程》第一部分火力发电厂 DL5009.1-20243。施工流程3。1 脚手架搭设时先搭设环梁下脚手架，在搭设至 18-21m 时，应在此高度环梁下脚手架与 X 支柱交叉，故应同时考虑 X 支柱脚手架的搭设，待 X 支柱架子搭好后,再完善环梁下脚手架。3.2 施工顺序空冷施工区域场地平整 脚手架垫层施工 脚手架定位放线 环梁脚手架搭设 X 支柱脚手架搭设 X 支柱操作架补齐4。满堂脚手架搭设4.1 使用材料要求4。1。1 钢管采纳力学性能适中的 Q235A（3 号)钢，其力学性能应符合国家现行标准规定。4。1。2 钢管选用外径 48mm，壁厚 3.5mm 的焊接钢管。4。1。3 根据《可铸铁分类及技术条件》(GB978—67）的规定,扣件采纳机械性能不低于 KTH330—08 的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼，浇冒口残余披缝，毛刺，氧化皮等清除洁净.4。1。4 扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时,开口处的最小距离应补小于 5mm。4。1。5 扣件活动部位应灵活转动，旋转扣件的两旋转面应小于1mm。4。1。6 钢管及扣件标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。4。2 搭设方法4。2。1X 柱施工时在空冷塔内搭设整体排架，环形排架共分 40 个单元,从 X 支柱向内搭设 14 排，最大高度约 32mm，搭设时由环梁中心半径向两侧分别搭设。单元之间相互连接成一整体,具体详见附图一《空冷塔排架平面布置图》、附图二《空冷塔排架搭设示意图》。4.2。2X 柱排架搭设前先进行地基处理，将空冷塔施工区域场地整平，并放出环梁投影线，具体做法拟采纳环梁下 9 排排架约 6m 宽做150mm 厚 C15 混凝土环形垫层，垫层顶标高-0。3m,达到 100％强度后即可...
