京福客专贯通地线施工技术交底

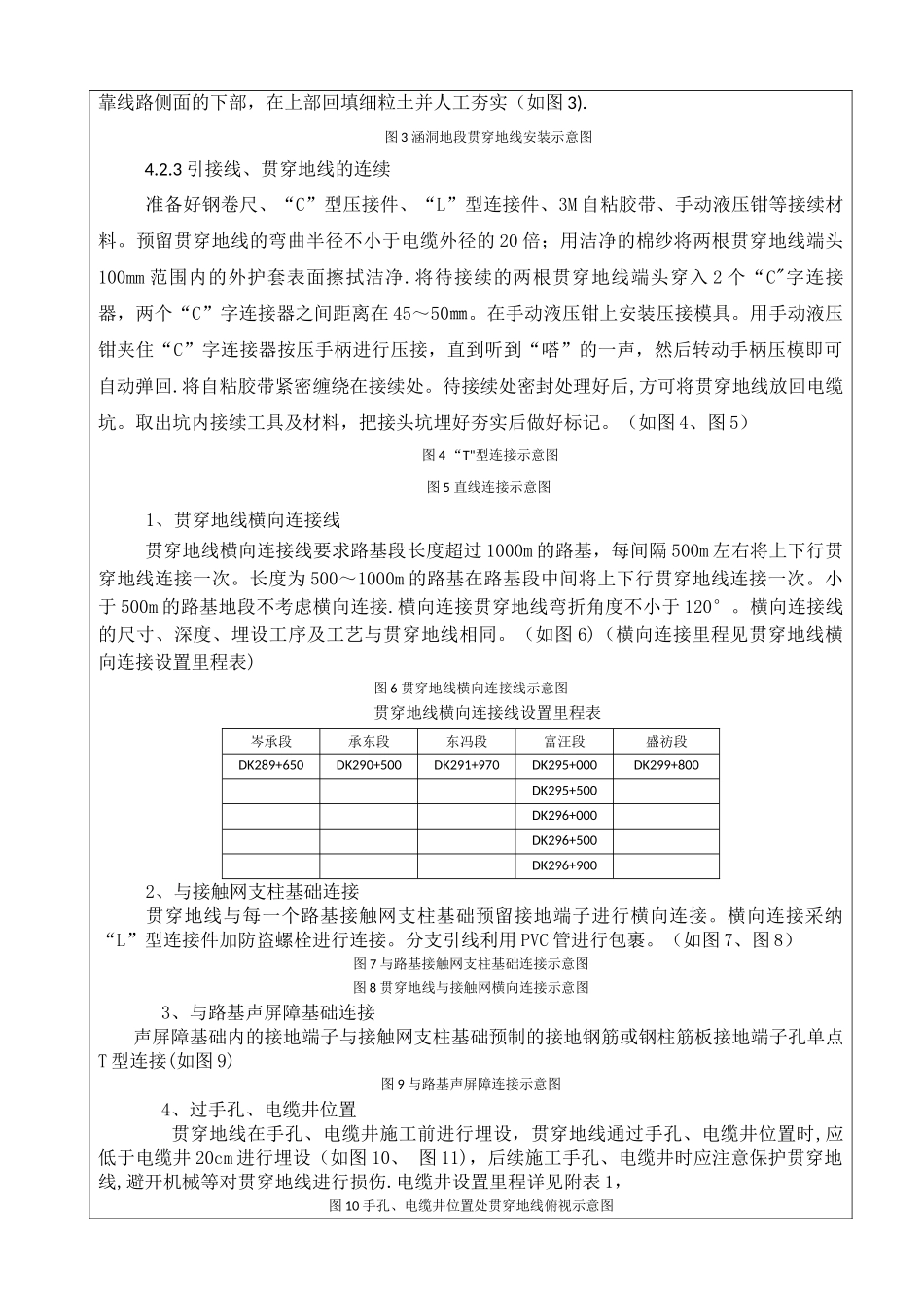

技术交底书工程名称一分部路基施工里程DK288+440～DK301+948。1工程部位贯穿地线交底日期2024 年 10 月 14 日一、 施工概况一分部施工范围起始里程 DK288+440，终止里程为 DK301+948。1，全长 13508。1m,其中路基总长 7213.9m.部分位置路基已填筑至设计标高，具备贯穿地线的敷设条件。贯穿地线是铁路综合接地中的一种形式，埋设于路线两侧的电力电缆槽中（每侧电力电缆槽各埋设一根贯穿地线）,顺路线方向全线连续铺设,垂直于路线方向通过连接引线与接触网支柱等做横向连接，横向连接引线采纳与贯穿地线同材质、同规格的铜线，横向连接线与贯穿地线同步埋设.二、 编制依据2。1、《铁路综合接地系统》图号：通号（2024）93012。2、设计图纸、会议纪要以及有关补充资料.2。3、铁道部现行的高速铁路施工技术指南及有关工程质量验收标准。三、 施工准备3。1 工程施工前，施工人员须进行上岗培训，熟悉施工目的、原理、工艺流程、施工方法,技术要求、质量标准、检验方法、施工安全操作规程等，培训合格后方可进场作业。3.2 测量工作：贯穿地线槽开挖位置及标高已测设。3.3 施工所需材料、机械、人员、电力、照明等已配备齐全并检修完毕。3.4 作业场地已完成“三通一平"工作，现场便道保持湿润，施工现场安全设施准备就绪,标志标识牌已安装完成并正确填写。、3。5 贯穿地线所需截面面积 70mm² 铜线、“C”型压接件、“L”型连接件、防腐胶带、专用 12T 自弹式冷压钳等已到位。四、 施工工艺流程及施工方法测量放线→电缆沟开挖→（回填细粒土）贯穿地线敷设（引接线、贯穿地线的接续）→电缆沟回填； 4.1 测量放线 测量组每隔 20m 测设护桩及护桩顶标高，开挖前根据测量组所测设的护桩及桩顶标高确定开挖边线及开挖深度，洒出白灰线。利用小型挖掘机进行开挖至电缆槽底然后人工开挖用于敷设贯穿地线的沟槽。测量组测设护桩如图 1。图 1 测量组测设护桩示意图4。2 贯穿地线敷设 4.2.1 一般地段路堤、土质及软质岩路堑地段贯穿地线埋设埋深距基床底层顶面-40cm 处。开挖略大于贯穿地线直径的“小槽"，先向“小槽”内回填 40mm 厚粒径不大于 5mm 的土壤，敷设贯穿地线，再次回填 40mm 厚粒径不大于 5mm 的土壤后,进行人工夯实。最后用填料将标高填筑至设计电缆槽位置标高（如图 2)。图 2 一般地段贯穿地线安装示意图4.2。2 涵洞地段涵洞顶填方高度小于 1m 地段在电缆槽施做前,将贯穿地线直接敷设在通信信号...
