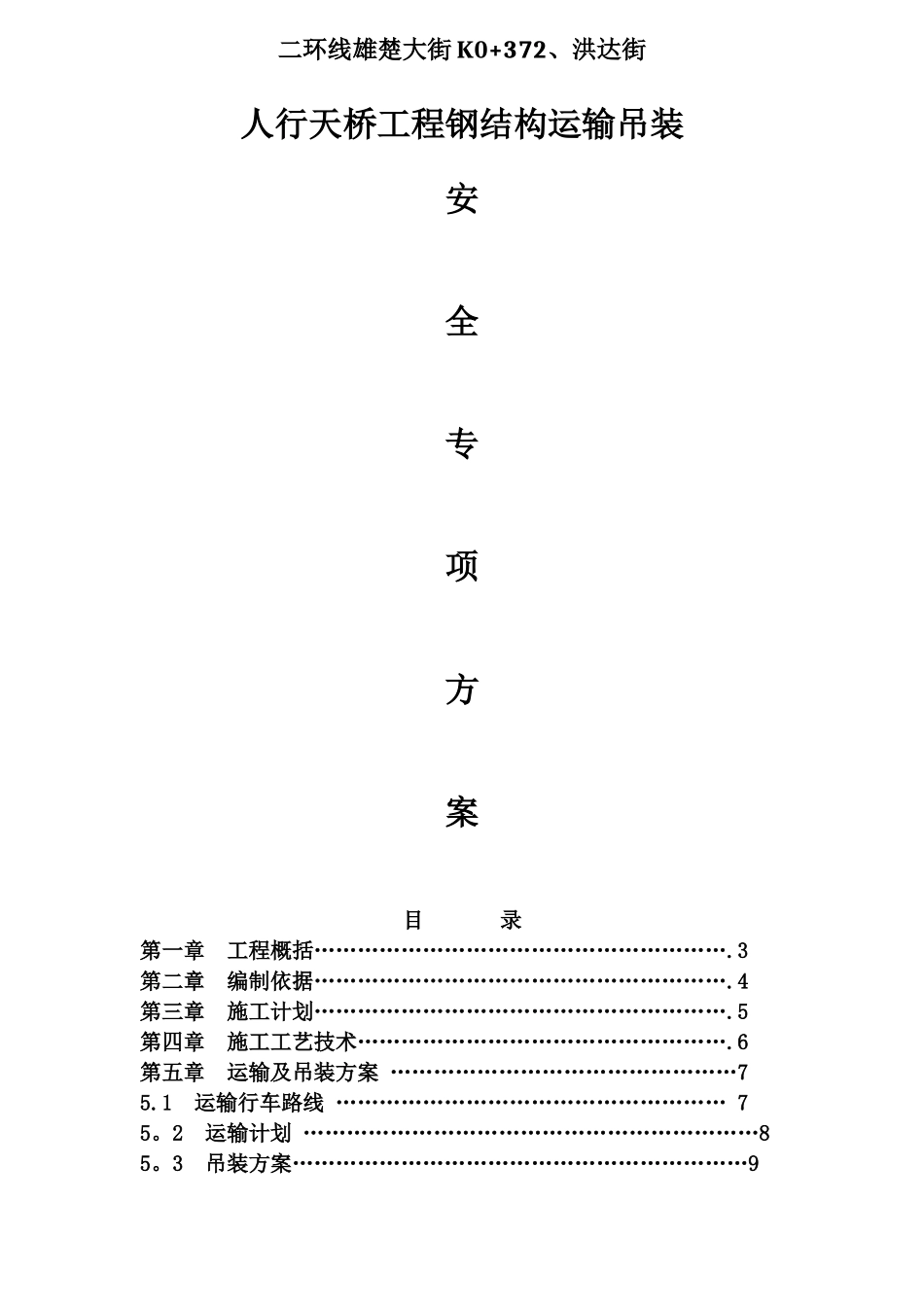

人行天桥工程钢结构吊装方案

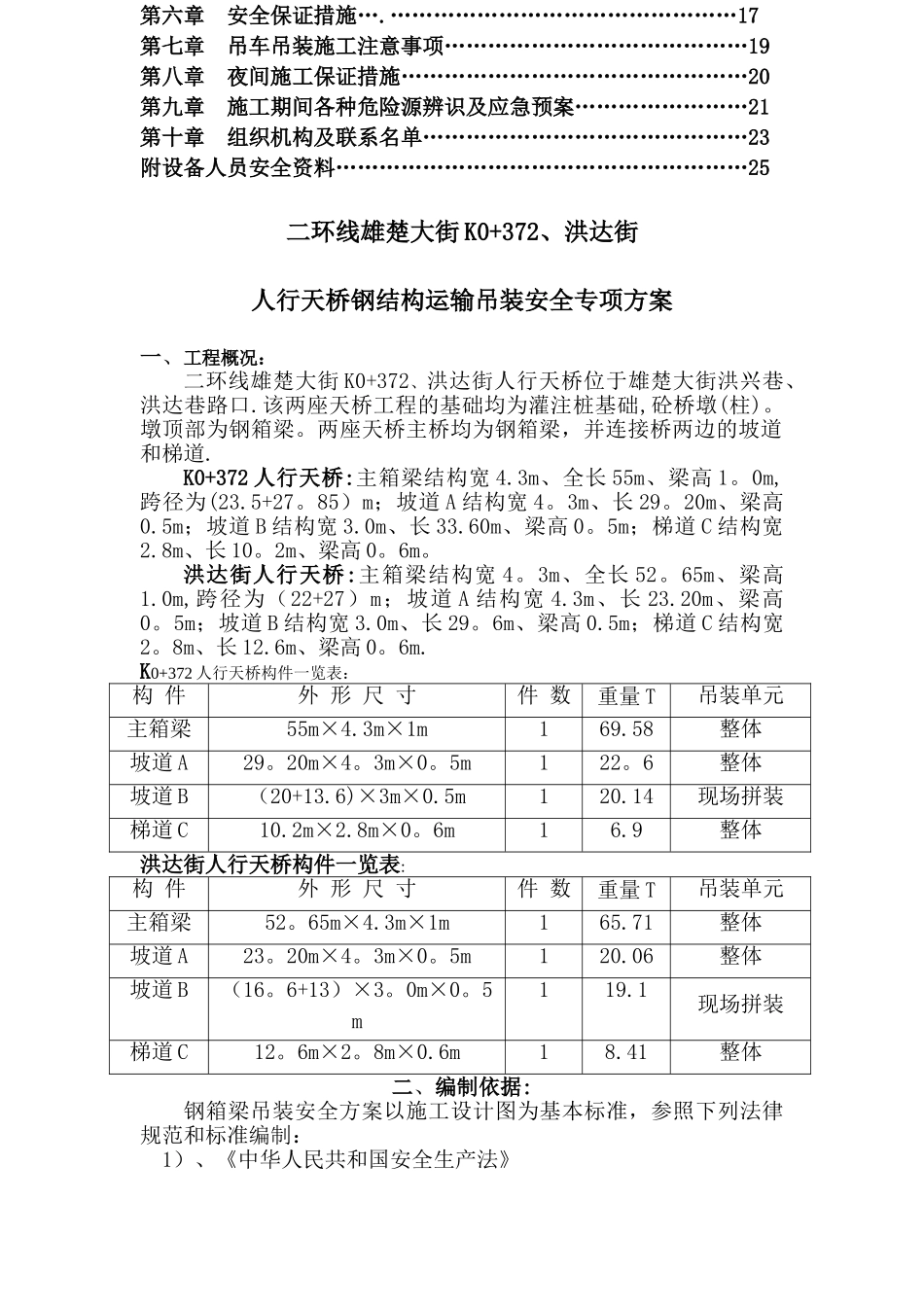

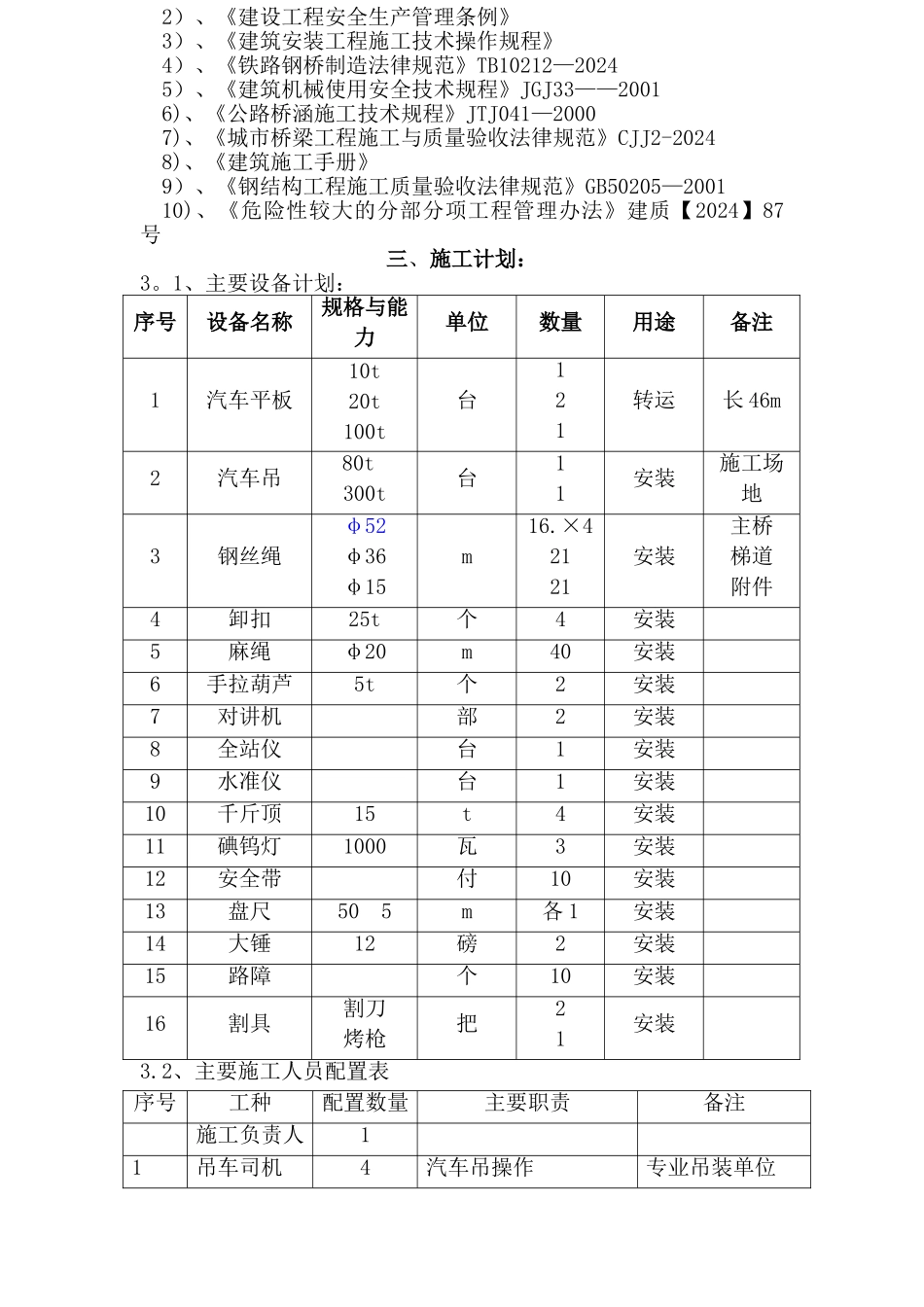

二环线雄楚大街 K0+372、洪达街人行天桥工程钢结构运输吊装安全专项方案目 录第一章 工程概括………………………………………………….3第二章 编制依据………………………………………………….4第三章 施工计划………………………………………………….5第四章 施工工艺技术…………………………………………….6第五章 运输及吊装方案 …………………………………………75.1 运输行车路线 ……………………………………………… 75。2 运输计划 ………………………………………………………85。3 吊装方案………………………………………………………9第六章 安全保证措施….…………………………………………17第七章 吊车吊装施工注意事项……………………………………19第八章 夜间施工保证措施…………………………………………20第九章 施工期间各种危险源辨识及应急预案……………………21第十章 组织机构及联系名单………………………………………23附设备人员安全资料…………………………………………………25二环线雄楚大街 K0+372、洪达街人行天桥钢结构运输吊装安全专项方案一、工程概况：二环线雄楚大街 K0+372、洪达街人行天桥位于雄楚大街洪兴巷、洪达巷路口.该两座天桥工程的基础均为灌注桩基础,砼桥墩(柱)。墩顶部为钢箱梁。两座天桥主桥均为钢箱梁，并连接桥两边的坡道和梯道.K0+372 人行天桥:主箱梁结构宽 4.3m、全长 55m、梁高 1。0m,跨径为(23.5+27。85）m；坡道 A 结构宽 4。3m、长 29。20m、梁高0.5m；坡道 B 结构宽 3.0m、长 33.60m、梁高 0。5m；梯道 C 结构宽2.8m、长 10。2m、梁高 0。6m。洪达街人行天桥:主箱梁结构宽 4。3m、全长 52。65m、梁高1.0m,跨径为（22+27）m；坡道 A 结构宽 4.3m、长 23.20m、梁高0。5m；坡道 B 结构宽 3.0m、长 29。6m、梁高 0.5m；梯道 C 结构宽2。8m、长 12.6m、梁高 0。6m.K0+372 人行天桥构件一览表：构 件外 形 尺 寸件 数重量 T吊装单元主箱梁55m×4.3m×1m169.58整体坡道 A29。20m×4。3m×0。5m122。6整体坡道 B（20+13.6)×3m×0.5m120.14现场拼装梯道 C10.2m×2.8m×0。6m16.9整体洪达街人行天桥构件一览表:构 件外 形 尺 寸件 数重量 T吊装单元主箱梁52。65m×4.3m×1m165.71整体坡道 A23。20m×4。3m×0。5m120.06整体坡道 B（16。6+13）×3。0m×0。5m119.1现场拼装梯道 C12。6m×2。8m×0.6m18....
