人行天桥钢箱梁施工方案

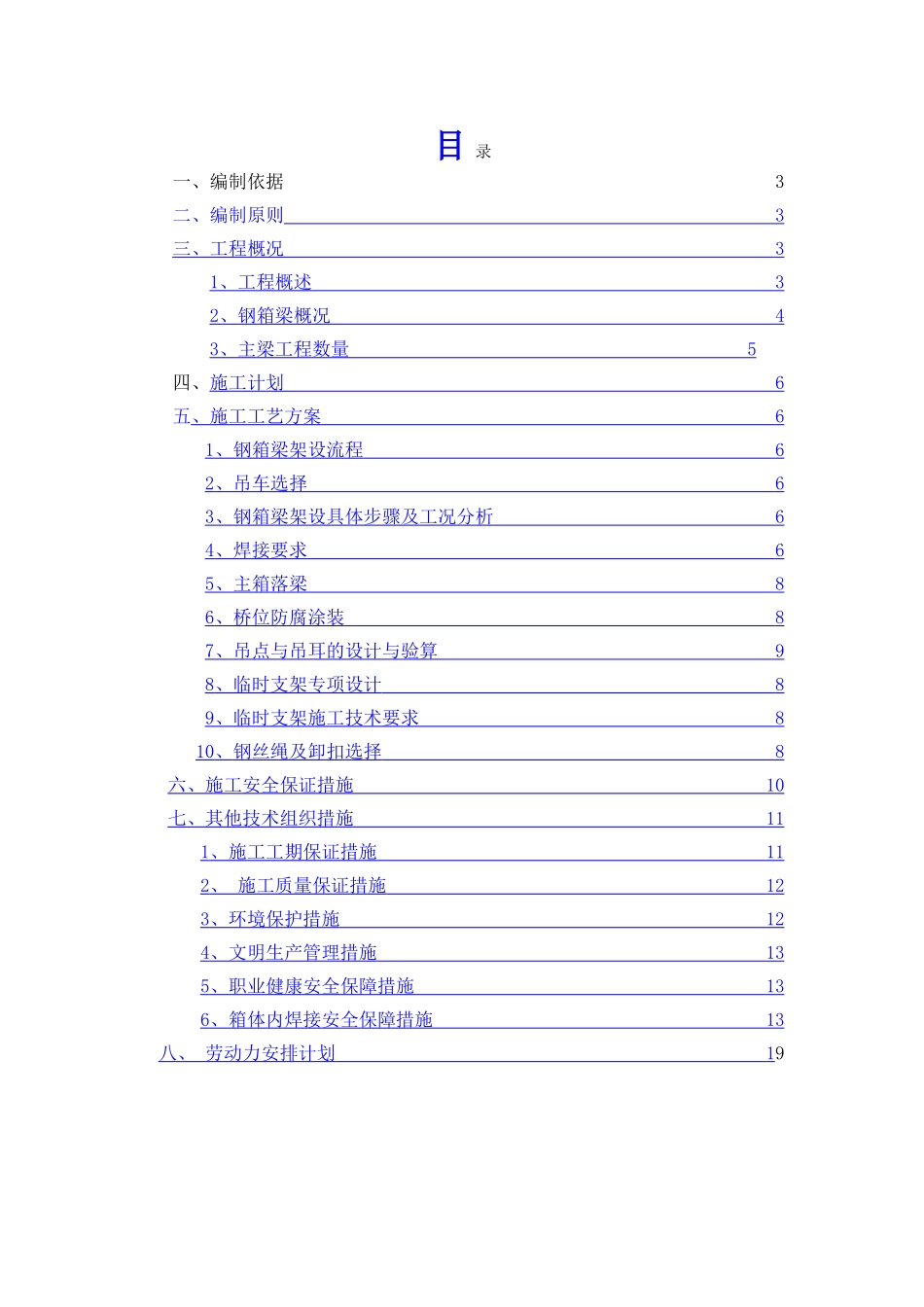

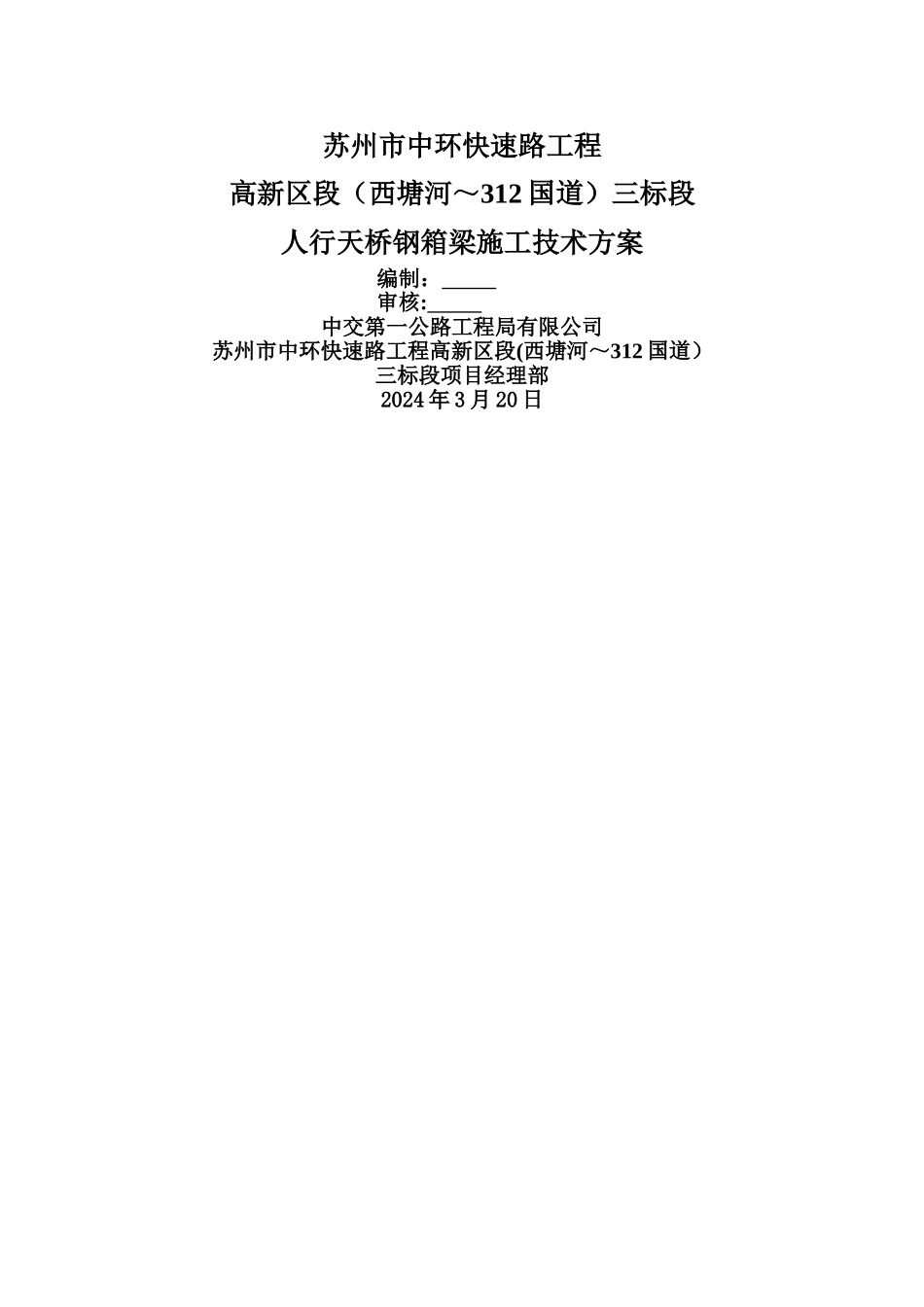

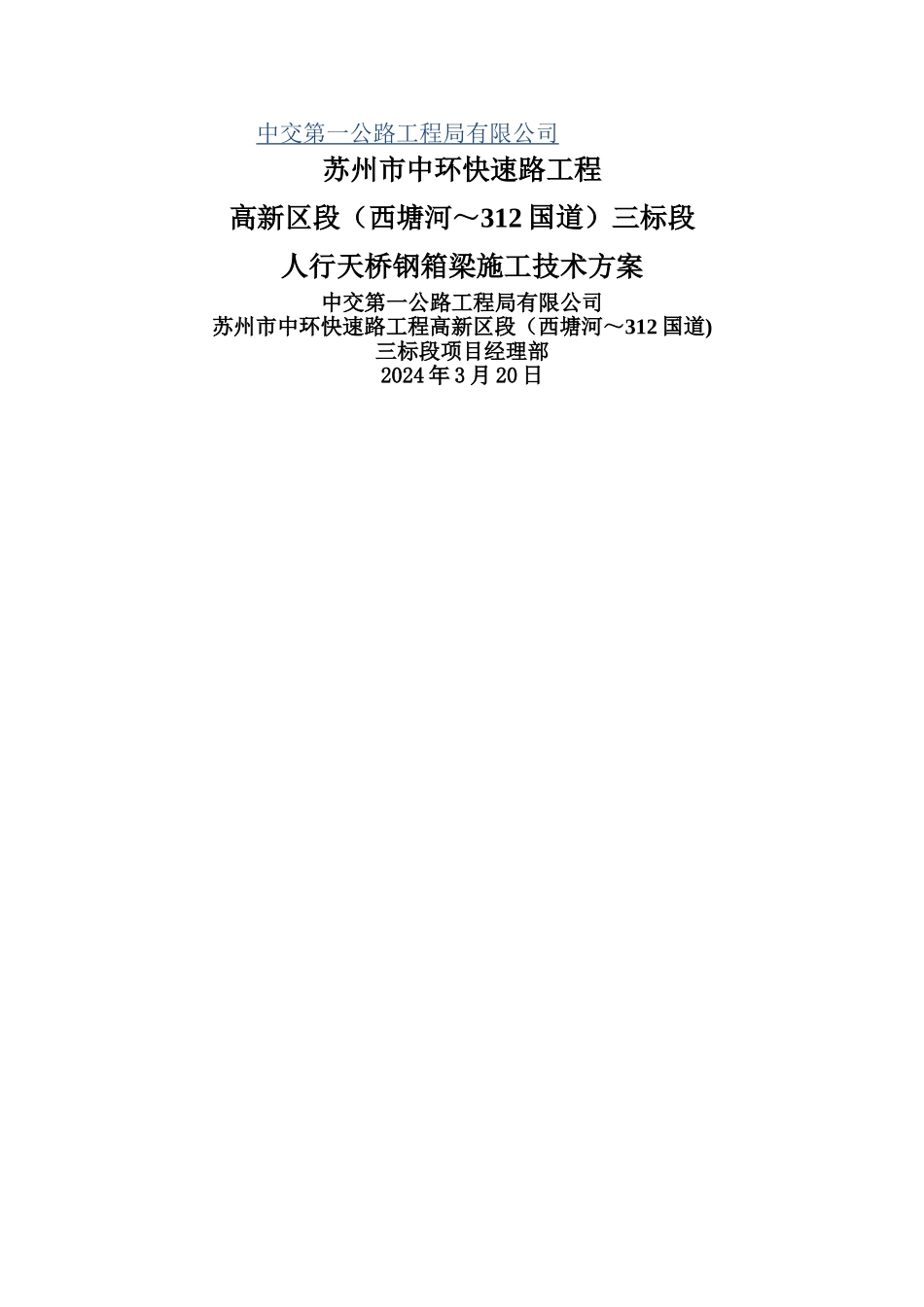

中交第一公路工程局有限公司苏州市中环快速路工程高新区段（西塘河～312 国道）三标段人行天桥钢箱梁施工技术方案中交第一公路工程局有限公司苏州市中环快速路工程高新区段（西塘河～312 国道)三标段项目经理部2024 年 3 月 20 日苏州市中环快速路工程高新区段（西塘河～312 国道）三标段人行天桥钢箱梁施工技术方案编制： 审核: 中交第一公路工程局有限公司苏州市中环快速路工程高新区段(西塘河～312 国道）三标段项目经理部2024 年 3 月 20 日目 录一、编制依据3二、编制原则 3 三、工程概况 3 1 、工程概述 3 2 、钢箱梁概况 4 3 、主梁工程数量 5 四、施工计划 6 五、施工工艺方案 6 1 、钢箱梁架设流程 6 2 、吊车选择 6 3 、 钢箱梁架设具体步骤及工况分析 6 4 、焊接要求 6 5 、主箱落梁 8 6 、桥位防腐涂装 8 7 、 吊点与吊耳的设计与验算 9 8 、临时支架专项设计 8 9 、临时支架施工技术要求 8 10 、 钢丝绳及 卸扣 选择 8 六、施工安全保证措施 10 七、其他技术组织措施 11 1 、施工工期保证措施 11 2 、 施工质量保证措施 12 3 、环境保护措施 12 4 、文明生产管理措施 13 5 、职业健康安全保障措施 13 6 、箱体内焊接安全保障措施 13 八、 劳动力安排计划 1 9 附件一 180 汽车吊吨主臂起重量表 2 1一、编制依据 1、宏发路人行天桥工程施工图纸； 2、钢结构工程施工及质量验收法律规范（GB50205－2001）； 3、公路桥涵钢结构及木结构设计法律规范（JTJ025—86）;4、钢结构工程质量检验评定标准（GB50221—95）； 5、涂装前钢材表面锈蚀等级和除锈等级（GB8923－88）； 6、建筑钢结构焊接规程(JGJ81—91）; 7、钢结构设计法律规范（GB50017-2024）； 8、碳素结构钢(GB/T700—2024）；9、焊接用钢丝（GB1300-7)；10、低碳钢及低合金高强度钢焊条（GB981—76）。二、编制原则1、执行国家及江苏省政府所制订的法律、法规，并做到模范守法、文明施工;2、采纳科学合理、经济实效的施工组织、施工技术、施工手段及施工工艺、均衡高效、持续快速的组织施工，确保施工安全和工程质量以及本工程按时投入使用； 3、根据现场的施工条件和施工工况的变化,优化施工方案；4、合理安排工厂制作及现场安装施工,并实行相应的技术措施以减少对周围环境及居民正常生活的影响.三、工程概况 1、工程概述 苏州市中环快速路工程高新区段（西塘...
