人行通道主体施工总结报告

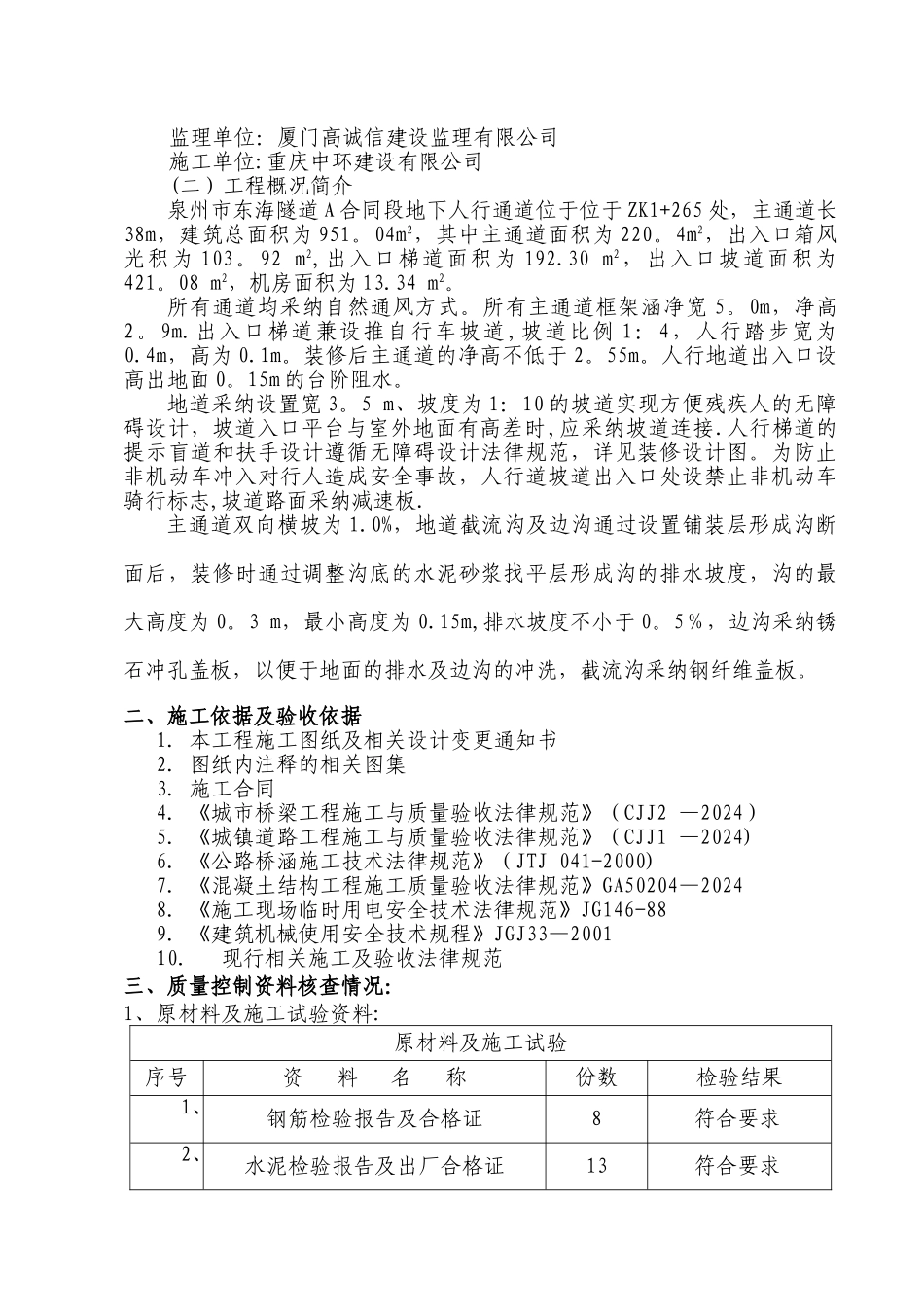

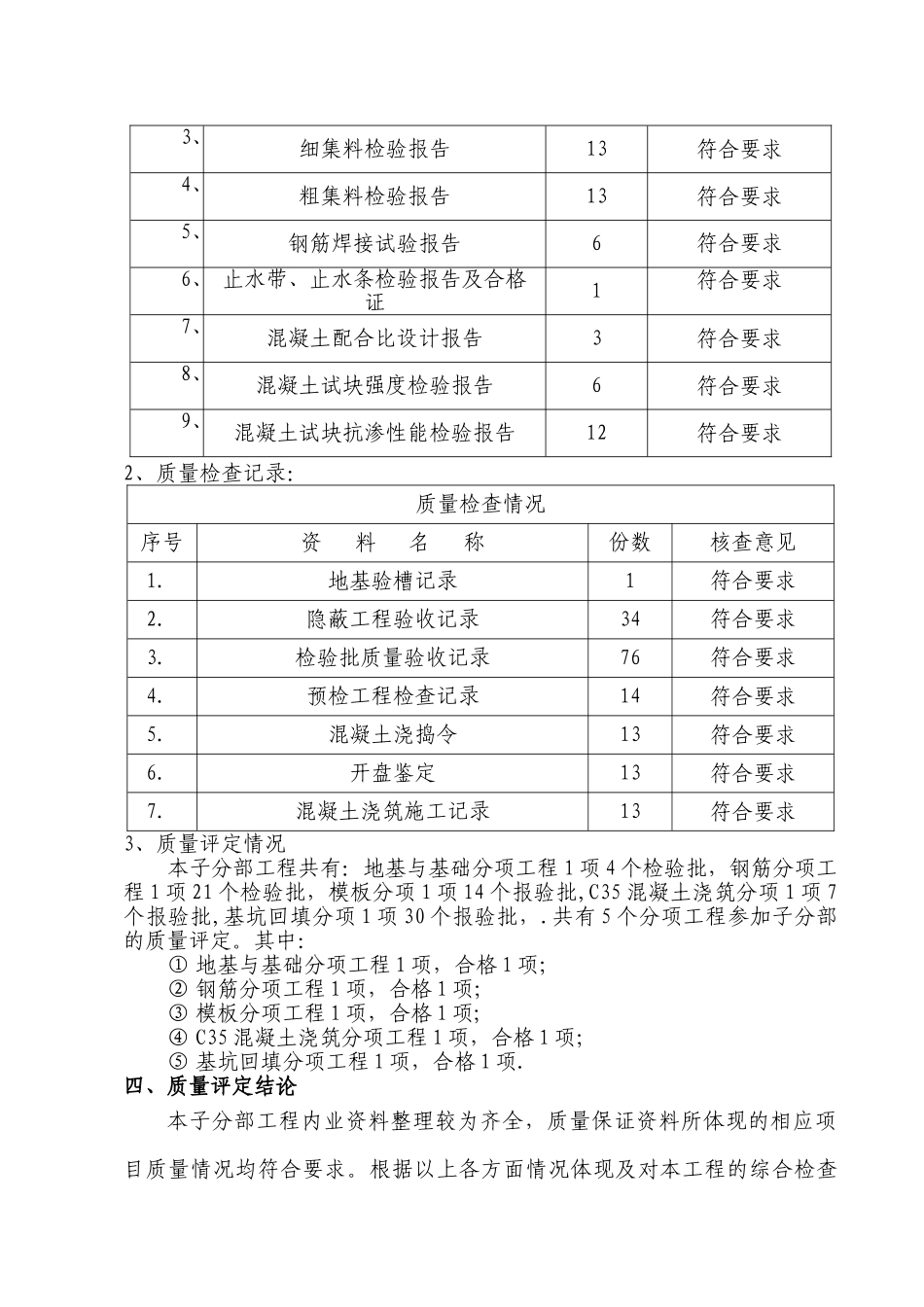

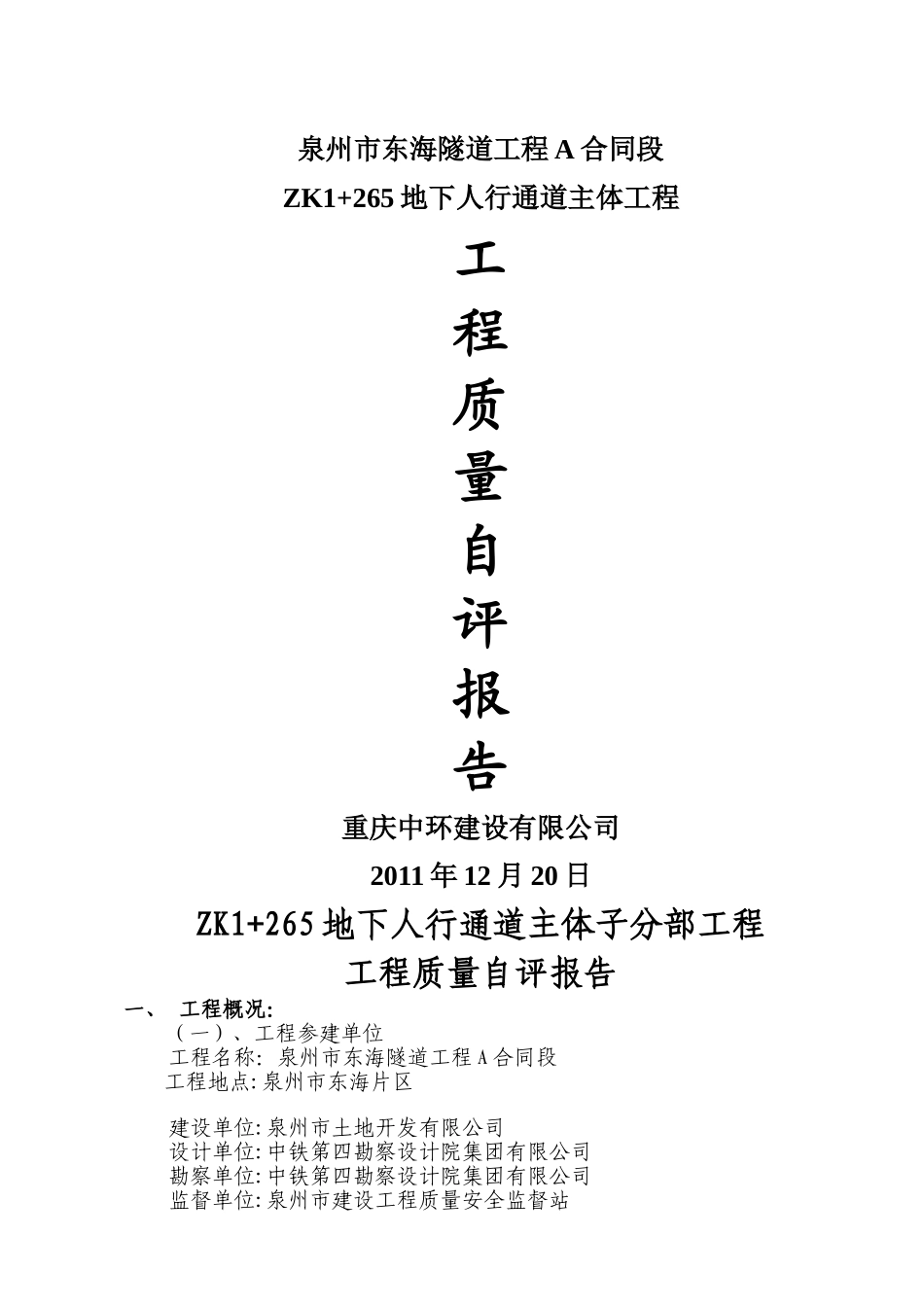

泉州市东海隧道工程 A 合同段ZK1+265 地下人行通道主体工程工程质量自评报告重庆中环建设有限公司2011 年 12 月 20 日ZK1+265 地下人行通道主体子分部工程工程质量自评报告一、 工程概况： （一）、工程参建单位工程名称：泉州市东海隧道工程 A 合同段工程地点:泉州市东海片区建设单位:泉州市土地开发有限公司设计单位:中铁第四勘察设计院集团有限公司勘察单位:中铁第四勘察设计院集团有限公司监督单位:泉州市建设工程质量安全监督站监理单位：厦门高诚信建设监理有限公司施工单位:重庆中环建设有限公司(二）工程概况简介泉州市东海隧道 A 合同段地下人行通道位于位于 ZK1+265 处，主通道长38m，建筑总面积为 951。04m2，其中主通道面积为 220。4m2，出入口箱风光积为 103。92 m2,出入口梯道面积为 192.30 m2，出入口坡道面积为421。08 m2，机房面积为 13.34 m2。所有通道均采纳自然通风方式。所有主通道框架涵净宽 5。0m，净高2。9m.出入口梯道兼设推自行车坡道,坡道比例 1：4，人行踏步宽为0.4m，高为 0.1m。装修后主通道的净高不低于 2。55m。人行地道出入口设高出地面 0。15m 的台阶阻水。地道采纳设置宽 3。5 m、坡度为 1：10 的坡道实现方便残疾人的无障碍设计，坡道入口平台与室外地面有高差时,应采纳坡道连接.人行梯道的提示盲道和扶手设计遵循无障碍设计法律规范，详见装修设计图。为防止非机动车冲入对行人造成安全事故，人行道坡道出入口处设禁止非机动车骑行标志,坡道路面采纳减速板.主通道双向横坡为 1.0%，地道截流沟及边沟通过设置铺装层形成沟断面后，装修时通过调整沟底的水泥砂浆找平层形成沟的排水坡度，沟的最大高度为 0。3 m，最小高度为 0.15m,排水坡度不小于 0。5％，边沟采纳锈石冲孔盖板，以便于地面的排水及边沟的冲洗，截流沟采纳钢纤维盖板。二、施工依据及验收依据1．本工程施工图纸及相关设计变更通知书2．图纸内注释的相关图集3．施工合同4．《城市桥梁工程施工与质量验收法律规范》（CJJ2 —2024）5．《城镇道路工程施工与质量验收法律规范》（CJJ1 —2024)6．《公路桥涵施工技术法律规范》（JTJ 041-2000)7．《混凝土结构工程施工质量验收法律规范》GA50204—20248．《施工现场临时用电安全技术法律规范》JG146-889．《建筑机械使用安全技术规程》JGJ33—200110．现行相关施工及验收法律规范三、质量控制资料核查情况：1、原材料及施工试验资料:原材料及施工试验序...
