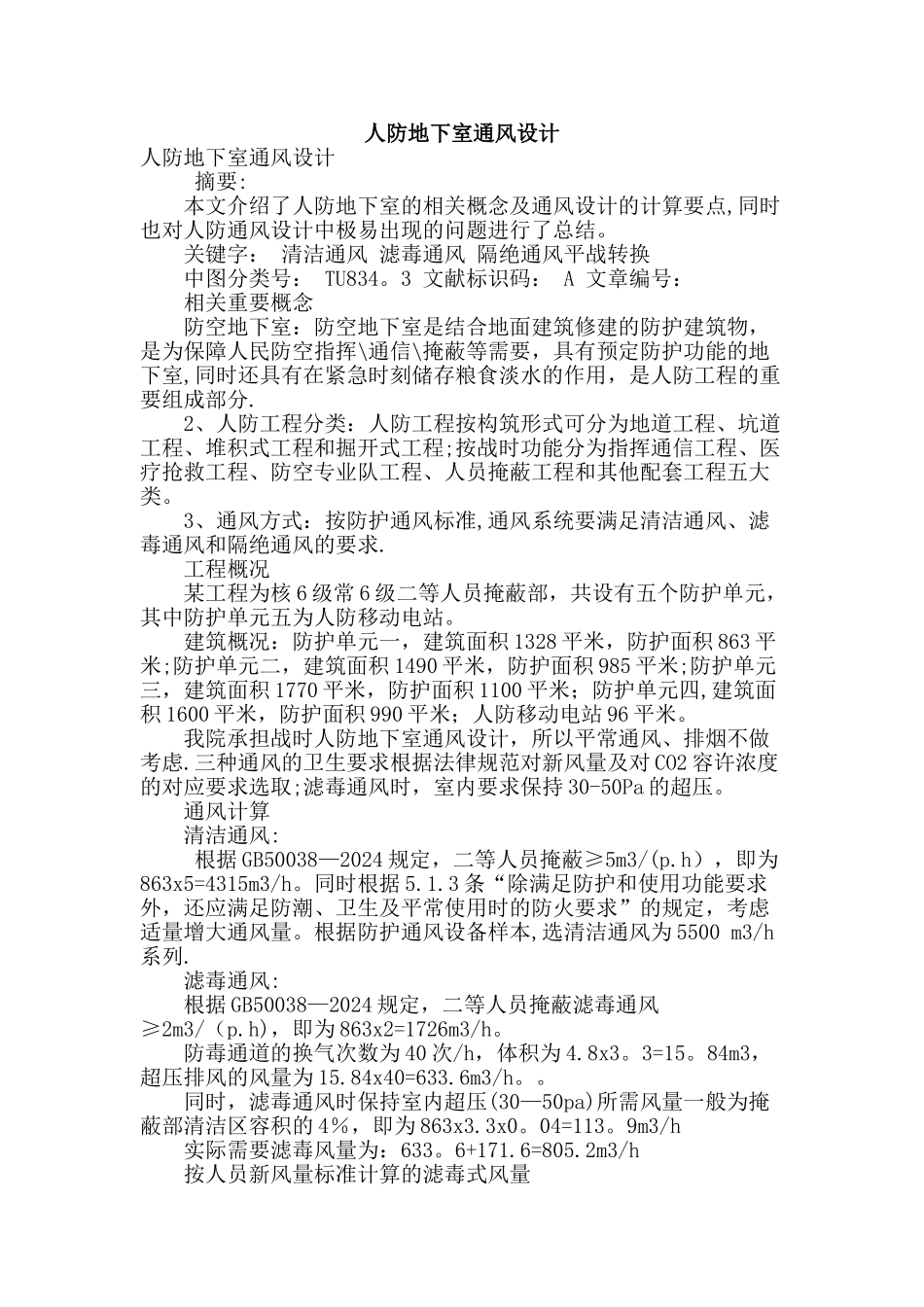

人防地下室通风设计人防地下室通风设计 摘要: 本文介绍了人防地下室的相关概念及通风设计的计算要点,同时也对人防通风设计中极易出现的问题进行了总结。 关键字： 清洁通风 滤毒通风 隔绝通风平战转换 中图分类号： TU834。3 文献标识码： A 文章编号： 相关重要概念 防空地下室：防空地下室是结合地面建筑修建的防护建筑物，是为保障人民防空指挥\通信\掩蔽等需要，具有预定防护功能的地下室,同时还具有在紧急时刻储存粮食淡水的作用，是人防工程的重要组成部分. 2、人防工程分类：人防工程按构筑形式可分为地道工程、坑道工程、堆积式工程和掘开式工程;按战时功能分为指挥通信工程、医疗抢救工程、防空专业队工程、人员掩蔽工程和其他配套工程五大类。 3、通风方式：按防护通风标准,通风系统要满足清洁通风、滤毒通风和隔绝通风的要求. 工程概况 某工程为核 6 级常 6 级二等人员掩蔽部，共设有五个防护单元，其中防护单元五为人防移动电站。 建筑概况：防护单元一，建筑面积 1328 平米，防护面积 863 平米;防护单元二，建筑面积 1490 平米，防护面积 985 平米;防护单元三，建筑面积 1770 平米，防护面积 1100 平米；防护单元四,建筑面积 1600 平米，防护面积 990 平米；人防移动电站 96 平米。 我院承担战时人防地下室通风设计，所以平常通风、排烟不做考虑.三种通风的卫生要求根据法律规范对新风量及对 CO2 容许浓度的对应要求选取;滤毒通风时，室内要求保持 30-50Pa 的超压。 通风计算 清洁通风: 根据 GB50038—2024 规定，二等人员掩蔽≥5m3/(p.h），即为863x5=4315m3/h。同时根据 5.1.3 条“除满足防护和使用功能要求外，还应满足防潮、卫生及平常使用时的防火要求”的规定，考虑适量增大通风量。根据防护通风设备样本,选清洁通风为 5500 m3/h系列. 滤毒通风: 根据 GB50038—2024 规定，二等人员掩蔽滤毒通风≥2m3/（p.h)，即为 863x2=1726m3/h。 防毒通道的换气次数为 40 次/h，体积为 4.8x3。3=15。84m3，超压排风的风量为 15.84x40=633.6m3/h。。 同时，滤毒通风时保持室内超压(30—50pa)所需风量一般为掩蔽部清洁区容积的 4％，即为 863x3.3x0。04=113。9m3/h 实际需要滤毒风量为：633。6+171.6=805.2m3/h 按人员新风量标准计算的滤毒式风量为 1726m3/h>805。2m3/h。 隔绝通风： 根据 GB50038-2024 规定，二等人员掩蔽隔绝防护时间≥3 小时。隔绝防护时间校...
