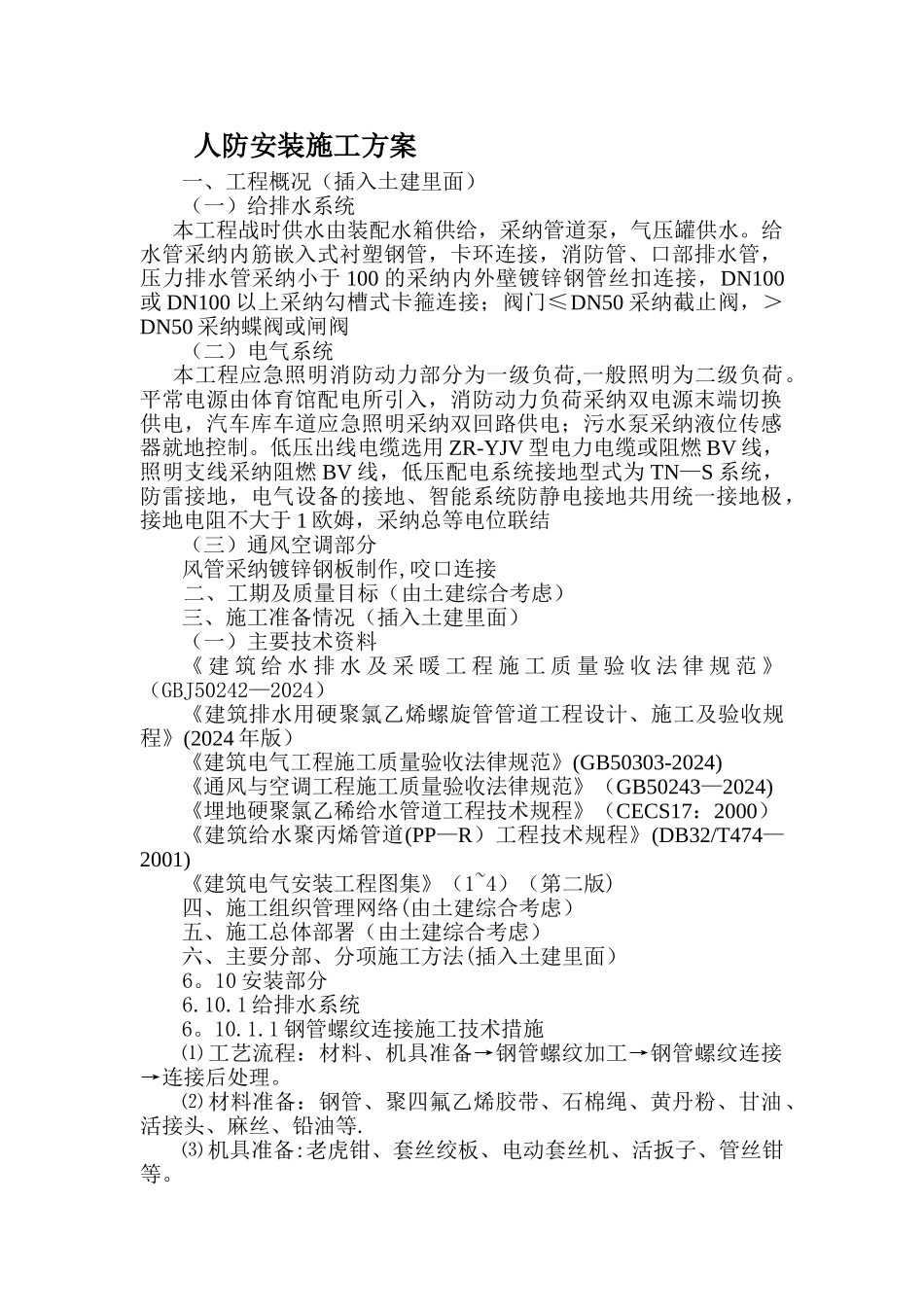

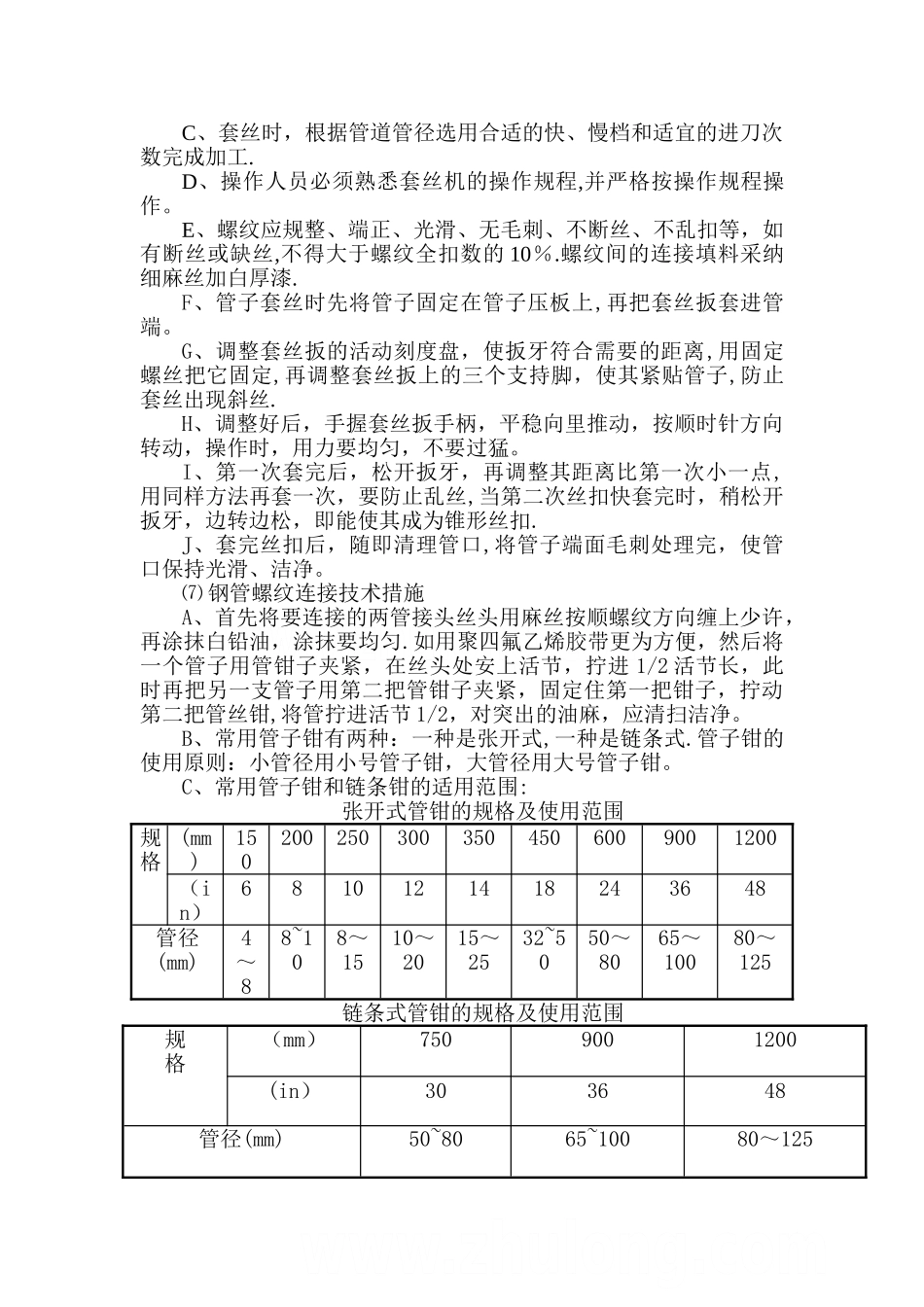

人防安装施工方案一、工程概况（插入土建里面）（一）给排水系统本工程战时供水由装配水箱供给，采纳管道泵，气压罐供水。给水管采纳内筋嵌入式衬塑钢管，卡环连接，消防管、口部排水管，压力排水管采纳小于 100 的采纳内外壁镀锌钢管丝扣连接，DN100或 DN100 以上采纳勾槽式卡箍连接；阀门≤DN50 采纳截止阀，＞DN50 采纳蝶阀或闸阀（二）电气系统本工程应急照明消防动力部分为一级负荷,一般照明为二级负荷。平常电源由体育馆配电所引入，消防动力负荷采纳双电源末端切换供电，汽车库车道应急照明采纳双回路供电；污水泵采纳液位传感器就地控制。低压出线电缆选用 ZR-YJV 型电力电缆或阻燃 BV 线，照明支线采纳阻燃 BV 线，低压配电系统接地型式为 TN—S 系统，防雷接地，电气设备的接地、智能系统防静电接地共用统一接地极，接地电阻不大于 1 欧姆，采纳总等电位联结（三）通风空调部分风管采纳镀锌钢板制作,咬口连接二、工期及质量目标（由土建综合考虑）三、施工准备情况（插入土建里面）（一）主要技术资料《 建 筑 给 水 排 水 及 采 暖 工 程 施 工 质 量 验 收 法 律 规 范 》（GBJ50242—2024）《建筑排水用硬聚氯乙烯螺旋管管道工程设计、施工及验收规程》(2024 年版）《建筑电气工程施工质量验收法律规范》(GB50303-2024)《通风与空调工程施工质量验收法律规范》（GB50243—2024)《埋地硬聚氯乙稀给水管道工程技术规程》（CECS17：2000）《建筑给水聚丙烯管道(PP—R）工程技术规程》(DB32/T474—2001)《建筑电气安装工程图集》（1~4）（第二版)四、施工组织管理网络(由土建综合考虑）五、施工总体部署（由土建综合考虑）六、主要分部、分项施工方法(插入土建里面）6。10 安装部分6.10.1 给排水系统6。10.1.1 钢管螺纹连接施工技术措施⑴ 工艺流程：材料、机具准备→钢管螺纹加工→钢管螺纹连接→连接后处理。⑵ 材料准备：钢管、聚四氟乙烯胶带、石棉绳、黄丹粉、甘油、活接头、麻丝、铅油等.⑶ 机具准备:老虎钳、套丝绞板、电动套丝机、活扳子、管丝钳等。⑷ 为保证工程使用质量,本工程螺纹连接管道采纳“锥连柱—-管子丝端加工成锥形，而配件内螺纹是柱形”的管螺纹连接方式。采纳“锥连柱”的连接方式的好处是丝扣越拧越紧，接口较严密。⑸ 管螺纹（圆锥形管螺纹）的加工技术要点：A、连接管件的圆锥形管螺纹法律规范要求序号管子公称直径（mm)螺纹有效长度(不计螺尾)(mm)由管端至基...
