人防工程防护专用设备竣工检测项目及方法VIP专享

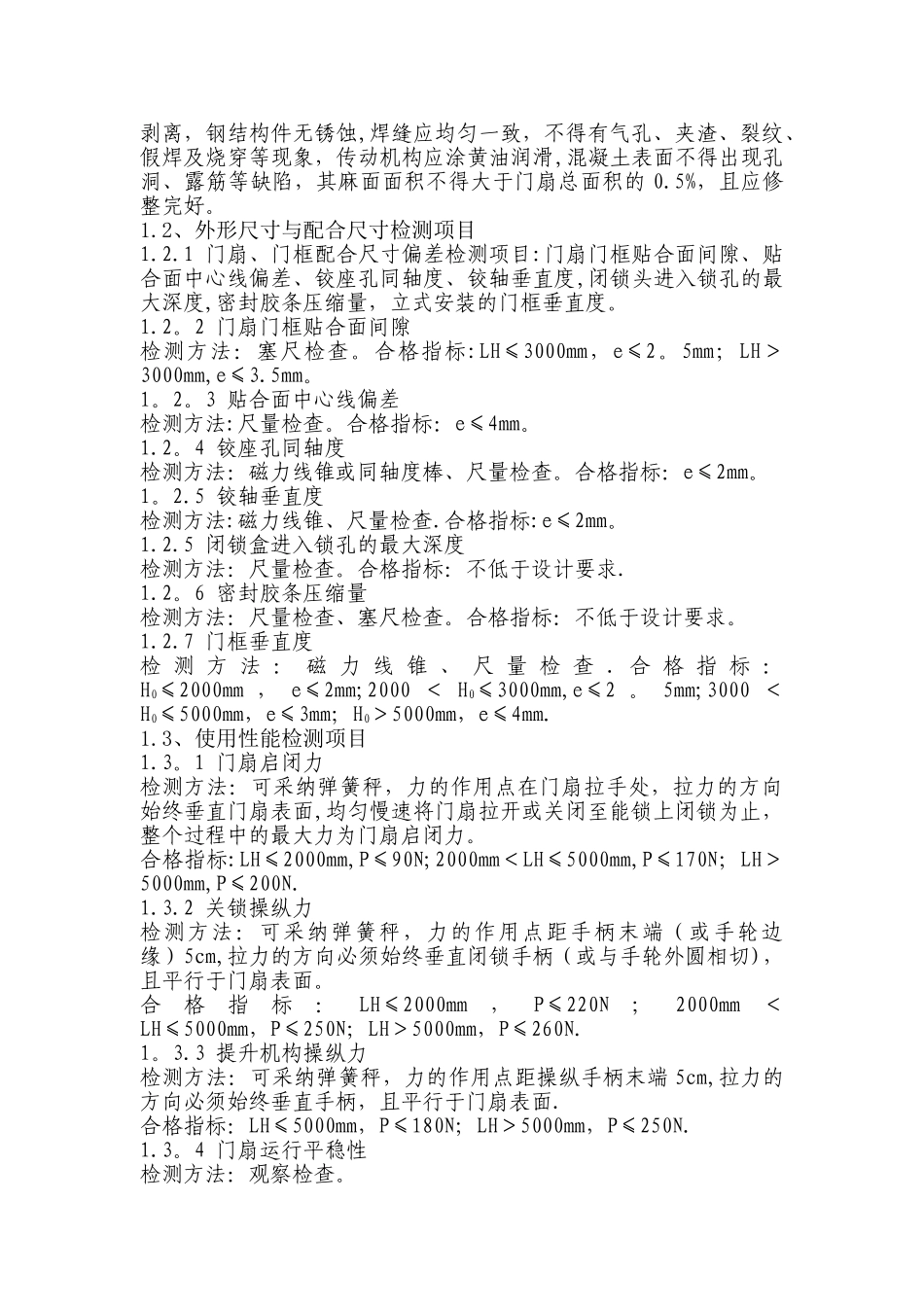

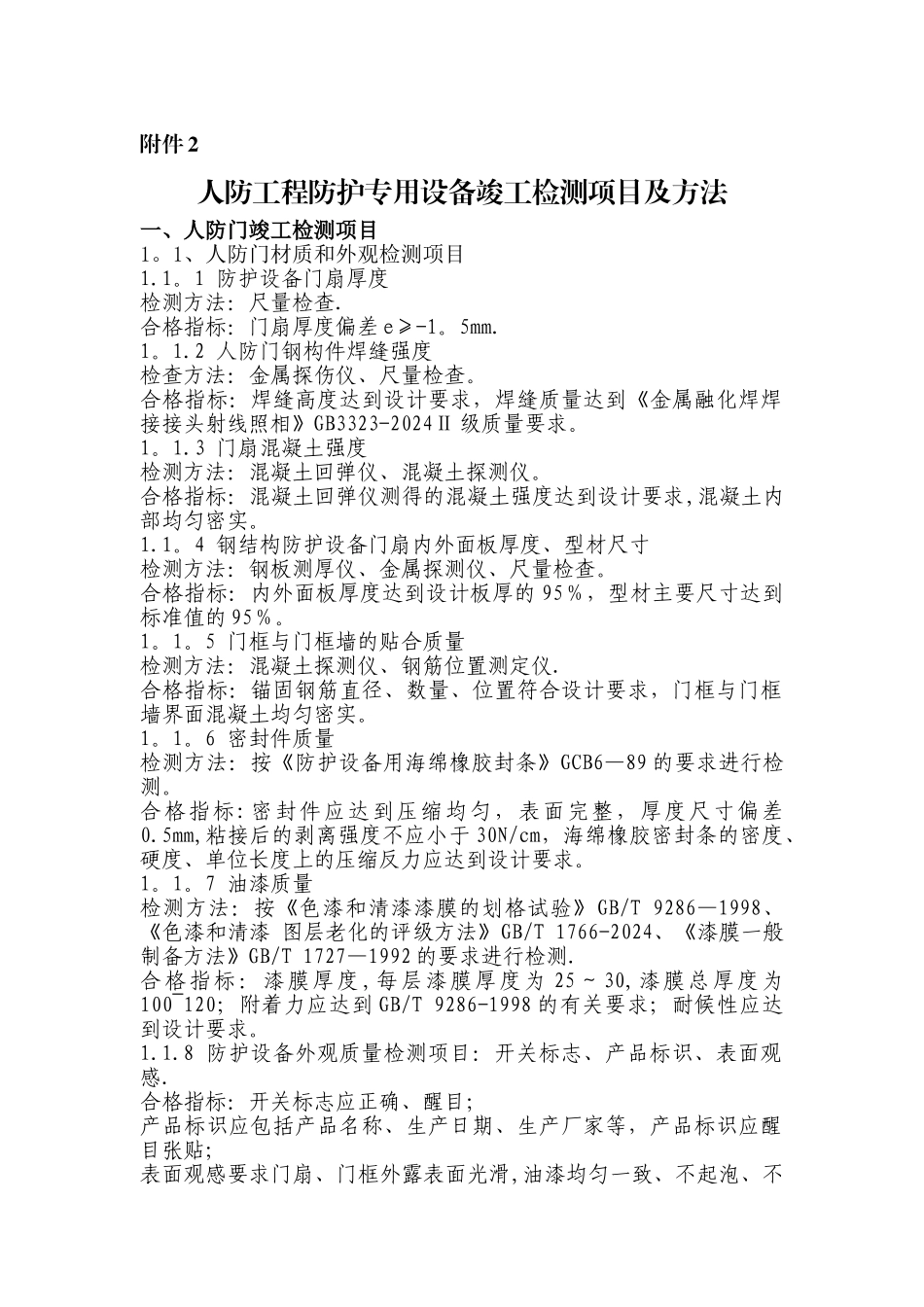

附件 2人防工程防护专用设备竣工检测项目及方法一、人防门竣工检测项目1。1、人防门材质和外观检测项目1.1。1 防护设备门扇厚度检测方法：尺量检查.合格指标：门扇厚度偏差 e≥-1。5mm.1。1.2 人防门钢构件焊缝强度检查方法：金属探伤仪、尺量检查。合格指标：焊缝高度达到设计要求，焊缝质量达到《金属融化焊焊接接头射线照相》GB3323-2024Ⅱ 级质量要求。1。1.3 门扇混凝土强度检测方法：混凝土回弹仪、混凝土探测仪。合格指标：混凝土回弹仪测得的混凝土强度达到设计要求,混凝土内部均匀密实。1.1。4 钢结构防护设备门扇内外面板厚度、型材尺寸检测方法：钢板测厚仪、金属探测仪、尺量检查。合格指标：内外面板厚度达到设计板厚的 95％，型材主要尺寸达到标准值的 95％。1。1。5 门框与门框墙的贴合质量检测方法：混凝土探测仪、钢筋位置测定仪.合格指标：锚固钢筋直径、数量、位置符合设计要求，门框与门框墙界面混凝土均匀密实。1。1。6 密封件质量检测方法：按《防护设备用海绵橡胶封条》GCB6—89 的要求进行检测。合格指标:密封件应达到压缩均匀，表面完整，厚度尺寸偏差0.5mm,粘接后的剥离强度不应小于 30N/cm，海绵橡胶密封条的密度、硬度、单位长度上的压缩反力应达到设计要求。1。1。7 油漆质量检测方法：按《色漆和清漆漆膜的划格试验》GB/T 9286—1998、《色漆和清漆 图层老化的评级方法》GB/T 1766-2024、《漆膜一般制备方法》GB/T 1727—1992 的要求进行检测.合格指标：漆膜厚度 ,每层漆膜厚度为 25～30,漆膜总厚度为100~120；附着力应达到 GB/T 9286-1998 的有关要求；耐候性应达到设计要求。1.1.8 防护设备外观质量检测项目：开关标志、产品标识、表面观感.合格指标：开关标志应正确、醒目；产品标识应包括产品名称、生产日期、生产厂家等，产品标识应醒目张贴；表面观感要求门扇、门框外露表面光滑,油漆均匀一致、不起泡、不剥离，钢结构件无锈蚀,焊缝应均匀一致，不得有气孔、夹渣、裂纹、假焊及烧穿等现象，传动机构应涂黄油润滑,混凝土表面不得出现孔洞、露筋等缺陷，其麻面面积不得大于门扇总面积的 0.5%，且应修整完好。1.2、外形尺寸与配合尺寸检测项目1.2.1 门扇、门框配合尺寸偏差检测项目:门扇门框贴合面间隙、贴合面中心线偏差、铰座孔同轴度、铰轴垂直度,闭锁头进入锁孔的最大深度,密封胶条压缩量，立式安装的门框垂直度。1.2。2 门扇门框贴合面间隙检测方法：塞尺检查。合格指标:LH≤30...
