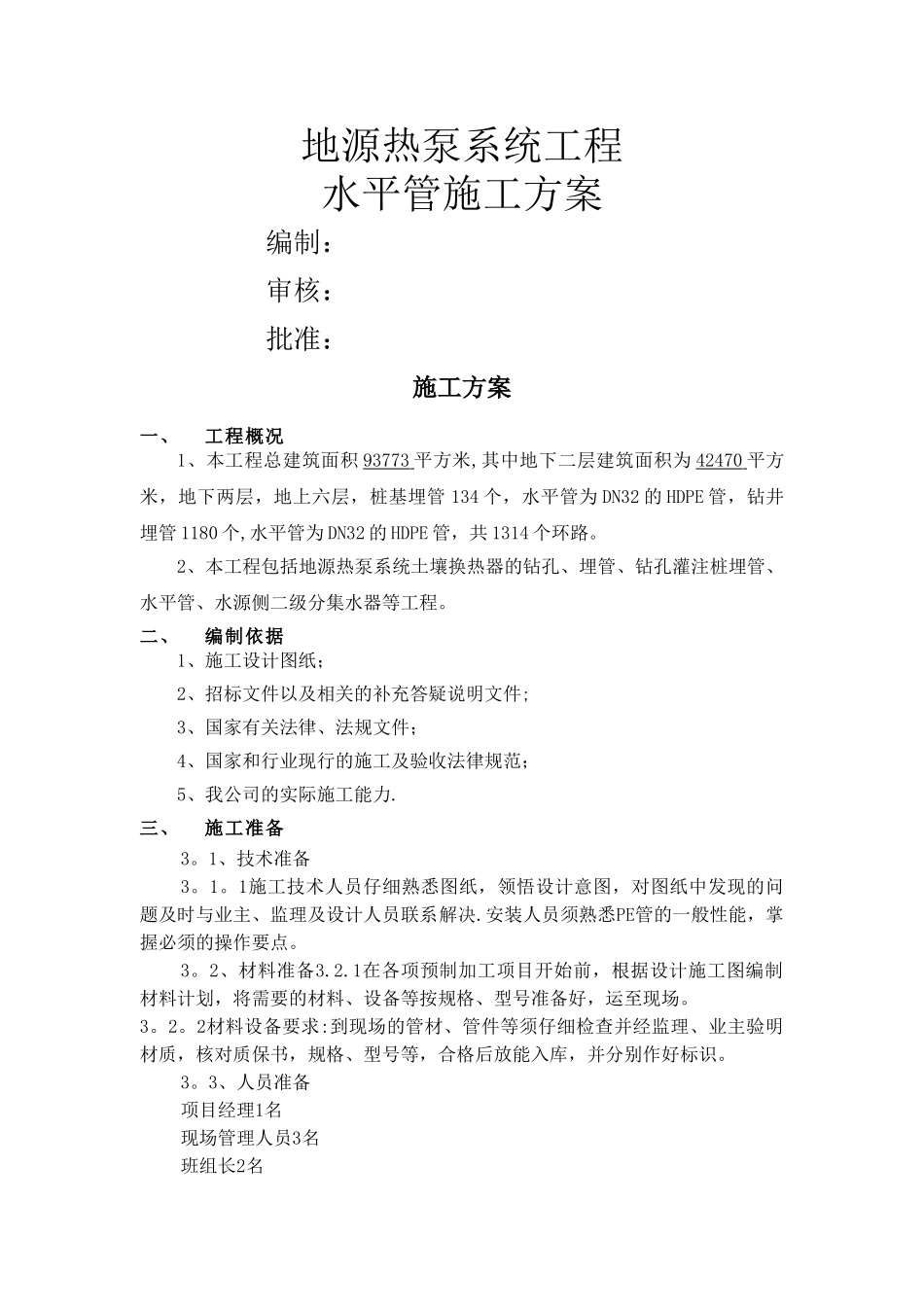

地源热泵系统工程水平管施工方案编制：审核：批准：施工方案一、工程概况1、本工程总建筑面积 93773 平方米,其中地下二层建筑面积为 42470 平方米，地下两层，地上六层，桩基埋管 134 个，水平管为 DN32 的 HDPE 管，钻井埋管 1180 个,水平管为 DN32 的 HDPE 管，共 1314 个环路。2、本工程包括地源热泵系统土壤换热器的钻孔、埋管、钻孔灌注桩埋管、水平管、水源侧二级分集水器等工程。二、编制依据1、施工设计图纸；2、招标文件以及相关的补充答疑说明文件;3、国家有关法律、法规文件；4、国家和行业现行的施工及验收法律规范； 5、我公司的实际施工能力.三、施工准备3。1、技术准备3。1。1施工技术人员仔细熟悉图纸，领悟设计意图，对图纸中发现的问题及时与业主、监理及设计人员联系解决.安装人员须熟悉PE管的一般性能，掌握必须的操作要点。3。2、材料准备3.2.1在各项预制加工项目开始前，根据设计施工图编制材料计划，将需要的材料、设备等按规格、型号准备好，运至现场。3。2。2材料设备要求:到现场的管材、管件等须仔细检查并经监理、业主验明材质，核对质保书，规格、型号等，合格后放能入库，并分别作好标识。3。3、人员准备项目经理1名现场管理人员3名班组长2名施工人员15名3。4、主要工具及材料管子剪刀、手动试压泵、电动试压泵、热熔器、220V电缆线、毛巾、水桶、手推车、铁锹、8＃钢丝若干.3.5、施工作业条件土方开挖到指定标高，垂直埋管经过试压、冲洗确认完好无损验收合格后方可施工。注意事项及要求：1、土方开挖做好标高测量,一次到位开挖到指定标高,避开开挖过深二次回填造成PE井管找不到。四、施工工艺4。1、工艺流程垂直埋管试压冲洗→水平沟开挖→水平管铺设→压力试验→原土回填→土方回填4。2、操作要点4。2.1、根据本工程特点分班组作业，确保水平管敷设前竖直管的疏通、打压以及监理甲方的验收。4。2.2、班组作业前进行详细的技术交底，并每天进行晨会制度.4。2。3、PE管搬运和安装管道时应避开碰到尖锐物体，以防管道破损。4.2。4、安装与金属管连接的带金属嵌件的专用管件时，不要用力过猛，以免损伤丝扣配件，造成连接处渗漏。4。2。5、管材和管件加热时，应防止加热过度,使厚度变薄,管材在管配件内变形。4.2。6、在热熔插管和校正时，严禁旋转。4。2.7、操作现场不得有明火，严禁对管材用明火烘弯.4。2。8、安装中断或完毕的敞口处，一定要临时封闭好，以免杂物进入。4。3、管道安装地源热交换...
