地铁站设备吊装方案

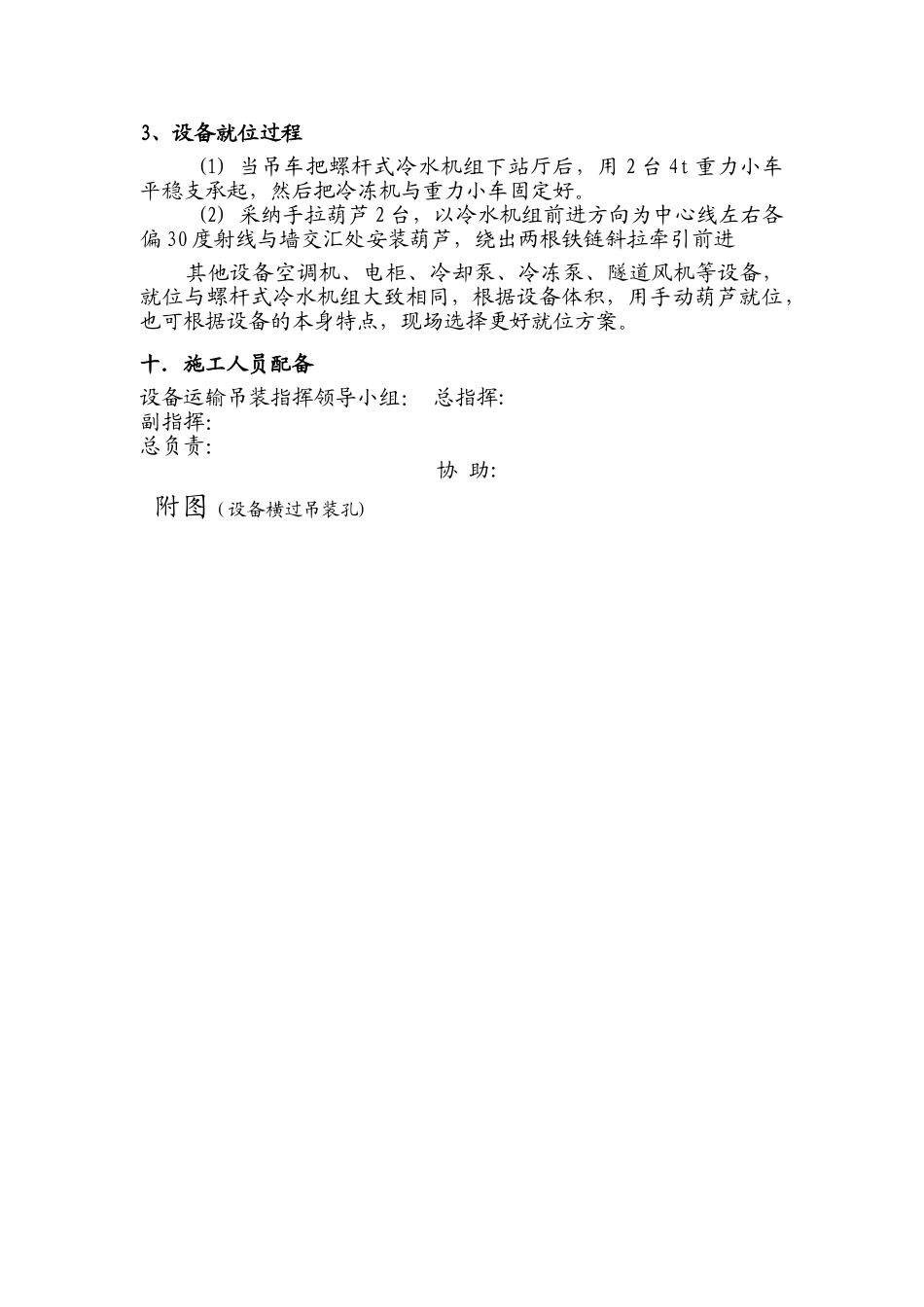

重庆轻轨 6 号线二期工程 A 标（长生桥)设备运输吊装方案编制： 审核： 审批:中建五局第三建设有限公司2024 年 4 月 9 日长生桥站设备运输吊装方案一。 工程概况:长生桥站机电安装工程需要安装的设备有螺杆式冷水机组及柜式空调机、电柜、冷却泵、冷冻泵、回排风机、遂道风机、排热风机、轴流风机等设备,安装于设备层、站厅就位点。设备体积及重量较大，安装位置分散,施工场地复杂,给设备的运输和吊装带来了一定难度。为了确保设备安全运输和吊装工作,根据施工场地现场实际情况编制冷水机组等设备的运输，吊装方案。二. 设备概况：螺杆式冷水机组等设备的外形尺寸,重量均是根据产品资料说明书所提供的数据。设备型号设备名称数量（台）外形尺寸重量（t）LS-A1,A2螺杆式冷水机组23160x1520x21305。2K—B1空调柜机11280*1340＊920—K-A1、K—A2空调柜机13240*1700*1460—KT—A1，B1组合式空调机组27000*3100＊26009.103LQ—A1，A2冷却泵21640＊660＊8380.67LD-A1,A2冷冻泵21310*540*5080.35TVF/C26Ⅱ03—A01、2隧道风机2 -4.955TEF/CZ6Ⅱ03—A、B排热风机2 -— -管道消声器 71800*1000＊1400- -结构片式消声器46000 ＊ 4000 ＊3000- -金属外壳消声器43000×2500X2000-ACS11、21ACN11、21环控双电源柜41000x1000x2200—ACS12~13通风空调电控柜81000x1000x2200—ACS31环控单电源柜2800x1000x2200—ACL12冷冻机房电控柜3800x1000x2200-四.吊装工具:经过现场考察，多方面考虑,现选用工具有:100t 汽车吊一台（3号风亭中心线到吊车吊杆距离为 22m，风亭顶部到站厅层地面为35m),4t 液压手推车 2 台,2t 手拉葫芦 2 台等，根据设备的体积,重量大小来选择不同的运输，吊装工具进行施工.六.吊装方案选择与实施过程1、前期准备设备层空调机房至新风风道墙面打 4000*3000 的孔洞，新风风道里面的 2500*1400 新风孔用 10＃槽钢与竹模板填平 站厅事故风孔处至冷水机房墙面打 4000＊3000 的孔洞,站厅 A 段两个风孔与吊装孔分别用 10＃槽钢与 DN100 镀锌钢管搭架子，在架子上铺竹模板，具体模型见附图 1站厅 B 端新风风道到空调机房墙面打 4000＊3000 墙洞2、设备吊下过程根据设备的实际情况,选用直吊吊装法.设备层设备：组合式空调机组（KT—A1）、排热风机（TEF/CZ6Ⅱ03-A ）、环控双电源柜等由 1 号风亭风井缓缓吊下设备层(排热风机从排风井吊下，其他从新风井吊下)站厅层 A 段设备：螺杆式冷水机组、隧道风...
