型钢混凝土梁施工方案

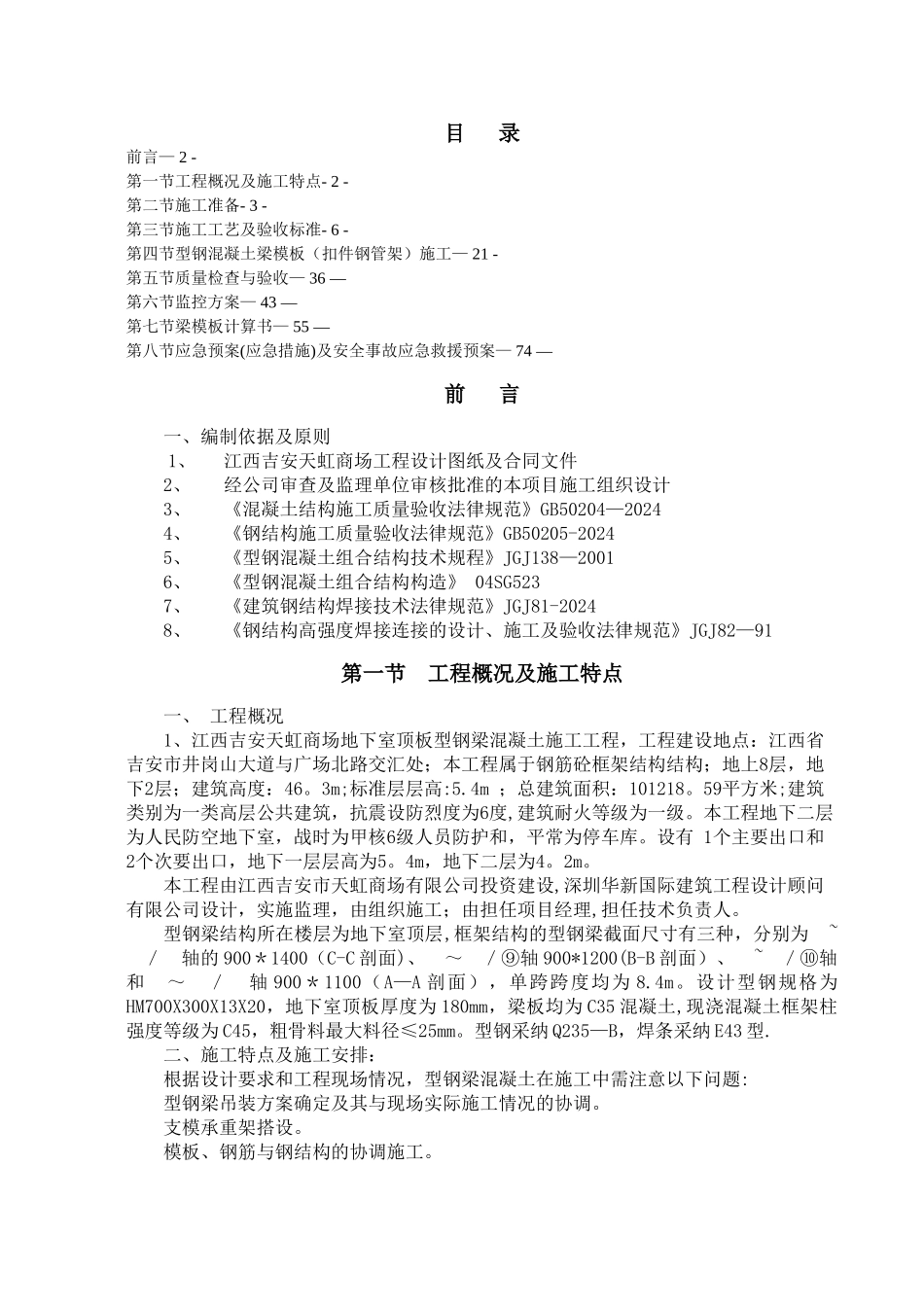

型钢混凝土梁施工方案_第1页
1/41

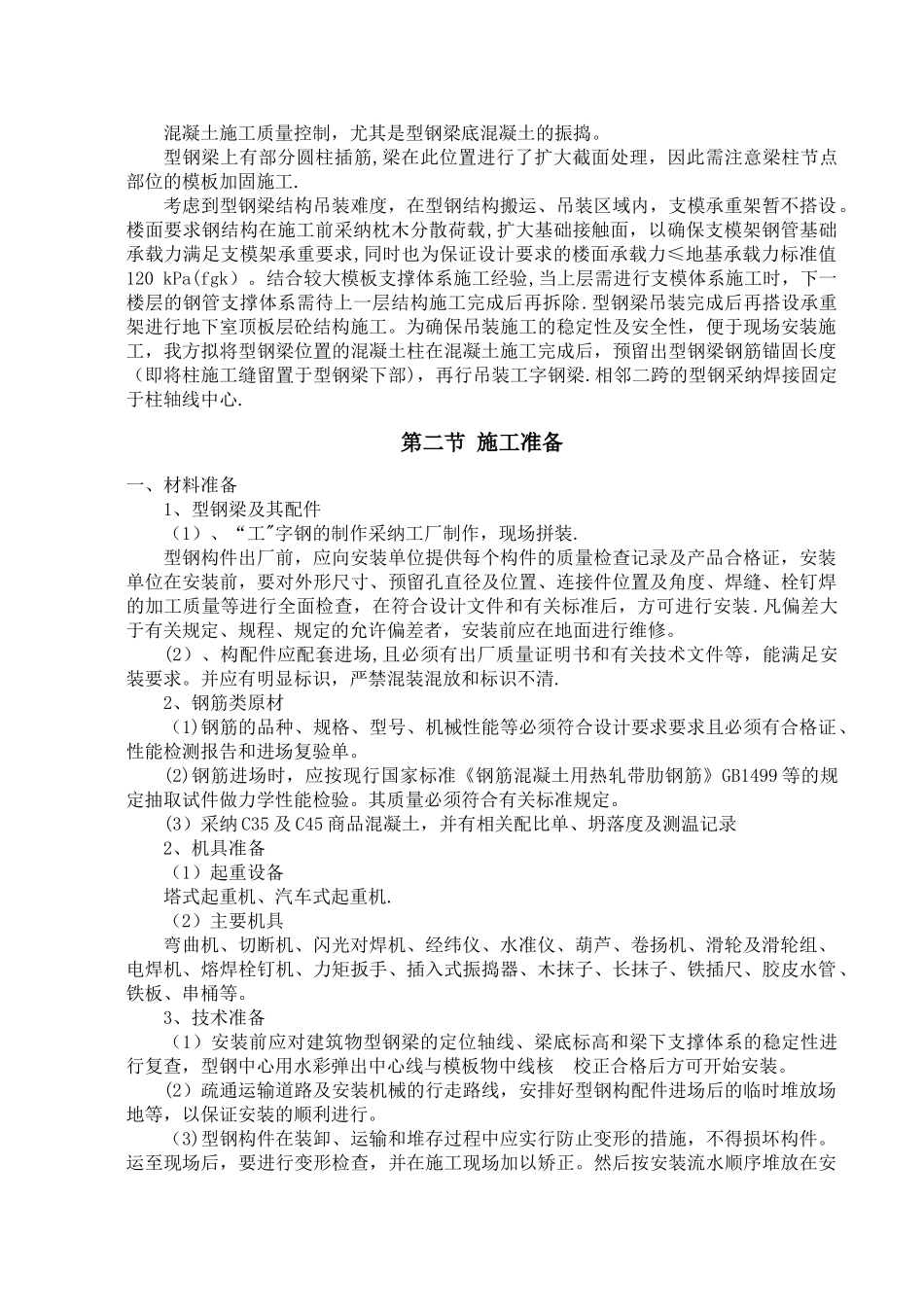

型钢混凝土梁施工方案_第2页
2/41

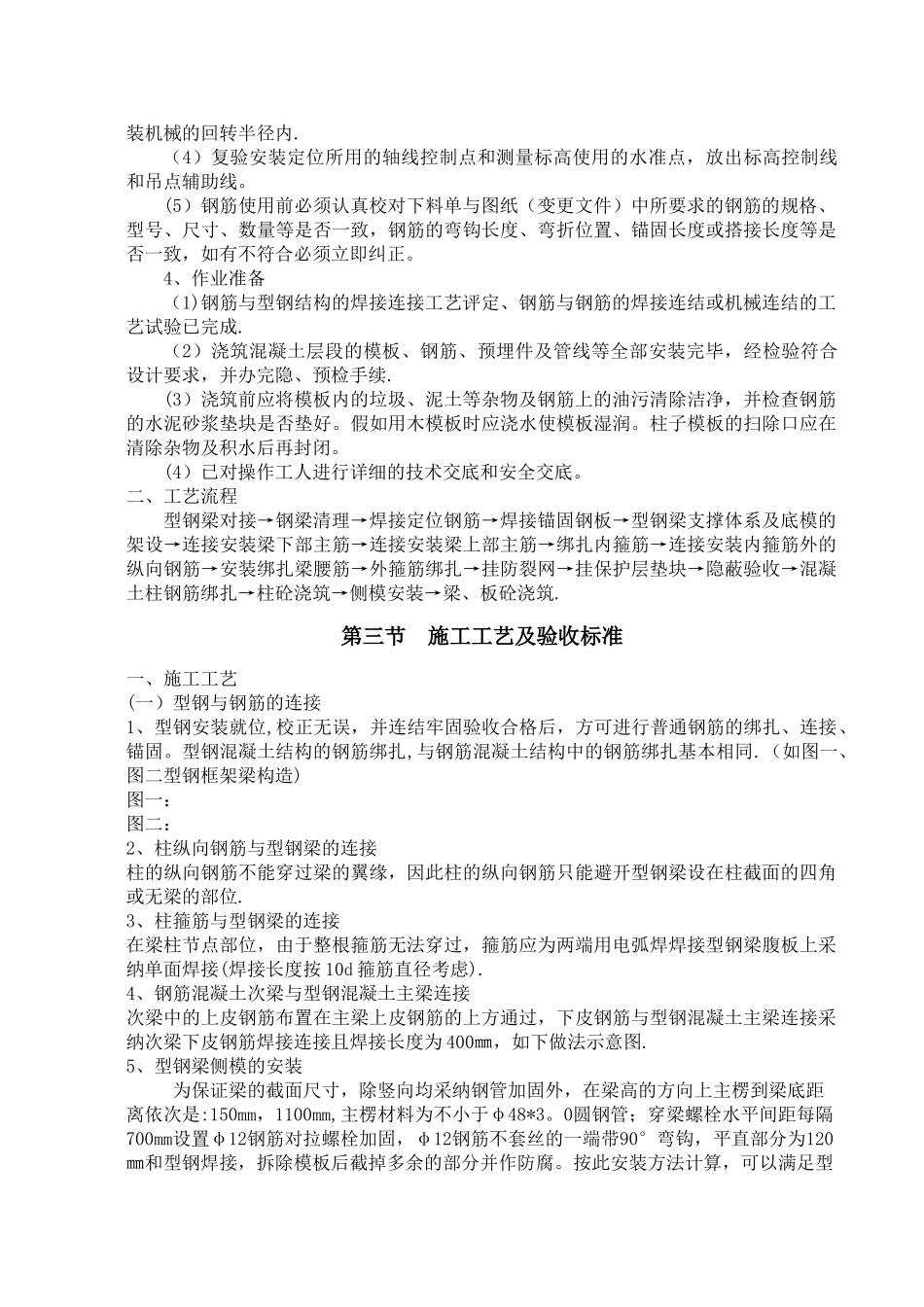

型钢混凝土梁施工方案_第3页
3/41
目 录前言— 2 -第一节工程概况及施工特点- 2 -第二节施工准备- 3 -第三节施工工艺及验收标准- 6 -第四节型钢混凝土梁模板(扣件钢管架)施工— 21 -第五节质量检查与验收— 36 —第六节监控方案— 43 —第七节梁模板计算书— 55 —第八节应急预案(应急措施)及安全事故应急救援预案— 74 —前 言一、编制依据及原则1、江西吉安天虹商场工程设计图纸及合同文件2、经公司审查及监理单位审核批准的本项目施工组织设计3、《混凝土结构施工质量验收法律规范》GB50204—20244、《钢结构施工质量验收法律规范》GB50205-20245、《型钢混凝土组合结构技术规程》JGJ138—20016、《型钢混凝土组合结构构造》 04SG5237、《建筑钢结构焊接技术法律规范》JGJ81-20248、《钢结构高强度焊接连接的设计、施工及验收法律规范》JGJ82—91第一节 工程概况及施工特点一、 工程概况1、江西吉安天虹商场地下室顶板型钢梁混凝土施工工程,工程建设地点:江西省吉安市井岗山大道与广场北路交汇处;本工程属于钢筋砼框架结构结构;地上8层,地下2层;建筑高度:46。3m;标准层层高:5.4m ;总建筑面积:101218。59平方米;建筑类别为一类高层公共建筑,抗震设防烈度为6度,建筑耐火等级为一级。本工程地下二层为人民防空地下室,战时为甲核6级人员防护和,平常为停车库。设有 1个主要出口和 2个次要出口,地下一层层高为5。4m,地下二层为4。2m。本工程由江西吉安市天虹商场有限公司投资建设,深圳华新国际建筑工程设计顾问有限公司设计,实施监理,由组织施工;由担任项目经理,担任技术负责人。型钢梁结构所在楼层为地下室顶层,框架结构的型钢梁截面尺寸有三种,分别为~/轴的900*1400(C-C 剖面)、~/⑨轴900*1200(B-B 剖面)、~/⑩轴和~/轴900*1100(A—A 剖面),单跨跨度均为 8.4m。设计型钢规格为HM700X300X13X20,地下室顶板厚度为 180mm,梁板均为 C35 混凝土,现浇混凝土框架柱强度等级为 C45,粗骨料最大料径≤25mm。型钢采纳 Q235—B,焊条采纳 E43 型.二、施工特点及施工安排:根据设计要求和工程现场情况,型钢梁混凝土在施工中需注意以下问题:型钢梁吊装方案确定及其与现场实际施工情况的协调。支模承重架搭设。模板、钢筋与钢结构的协调施工。混凝土施工质量控制,尤其是型钢梁底混凝土的振捣。型钢梁上有部分圆柱插筋,梁在此位置进行了扩大截面处理,因此需注意梁柱节点部位的模板加固施工.考虑到...
