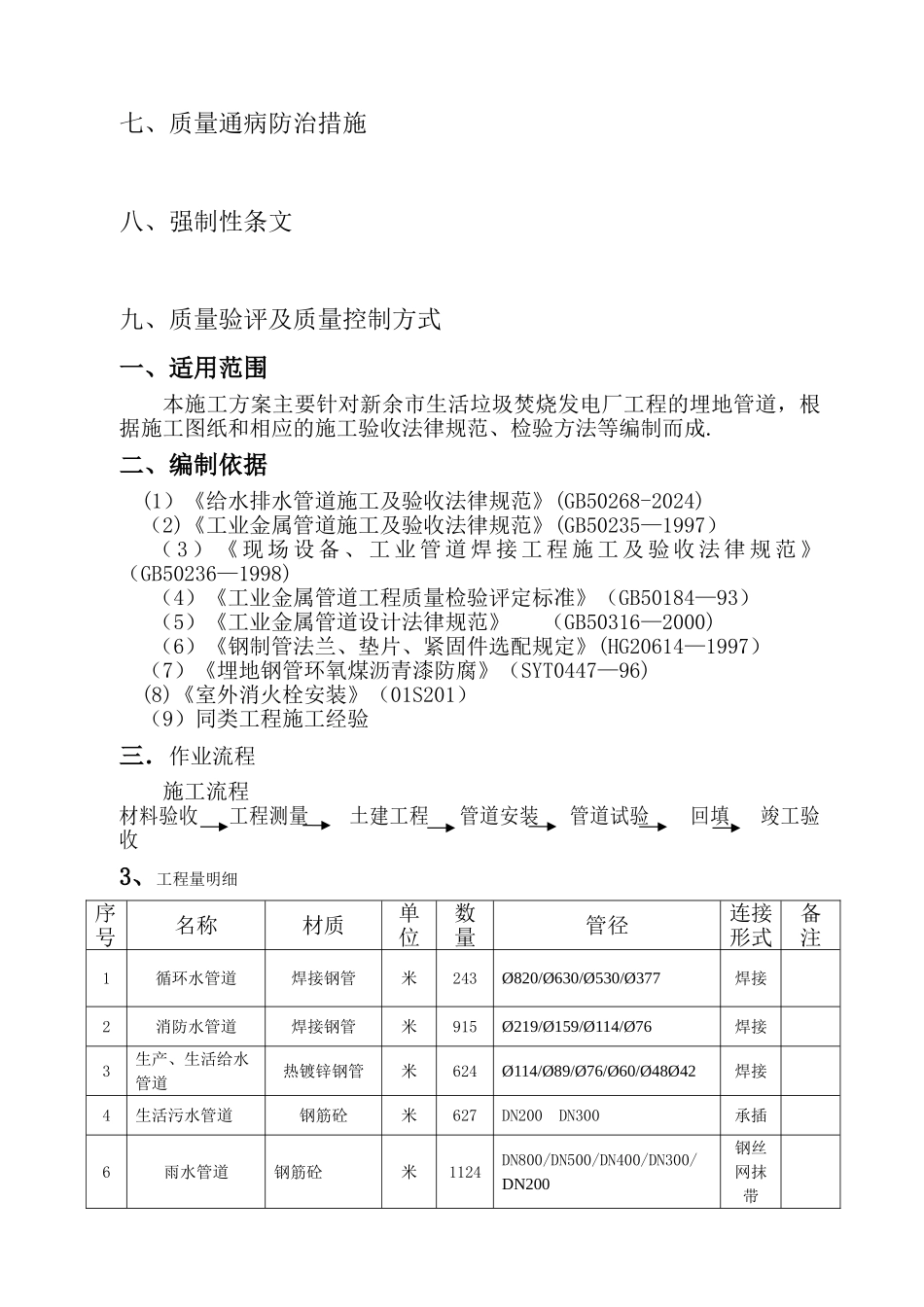

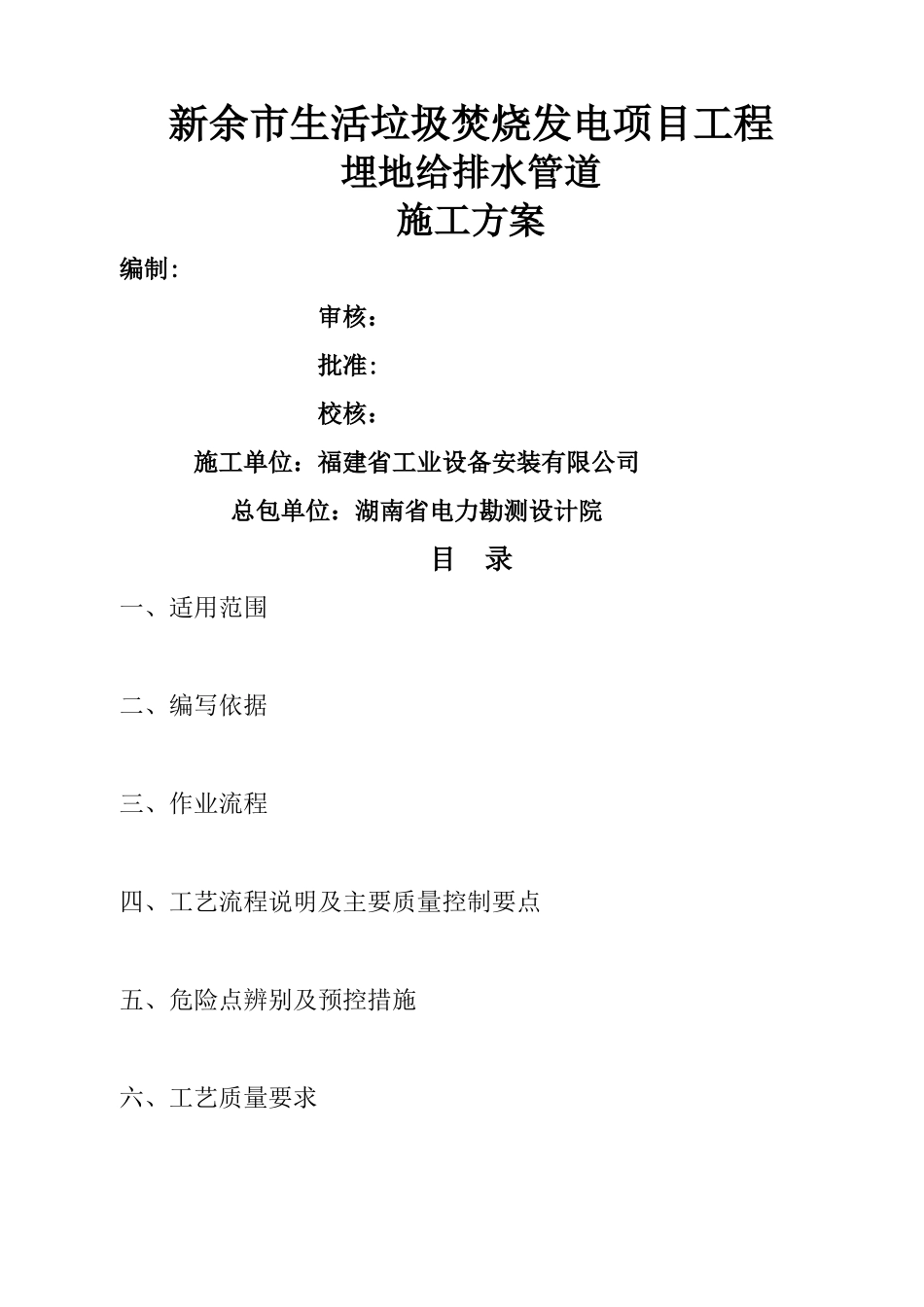

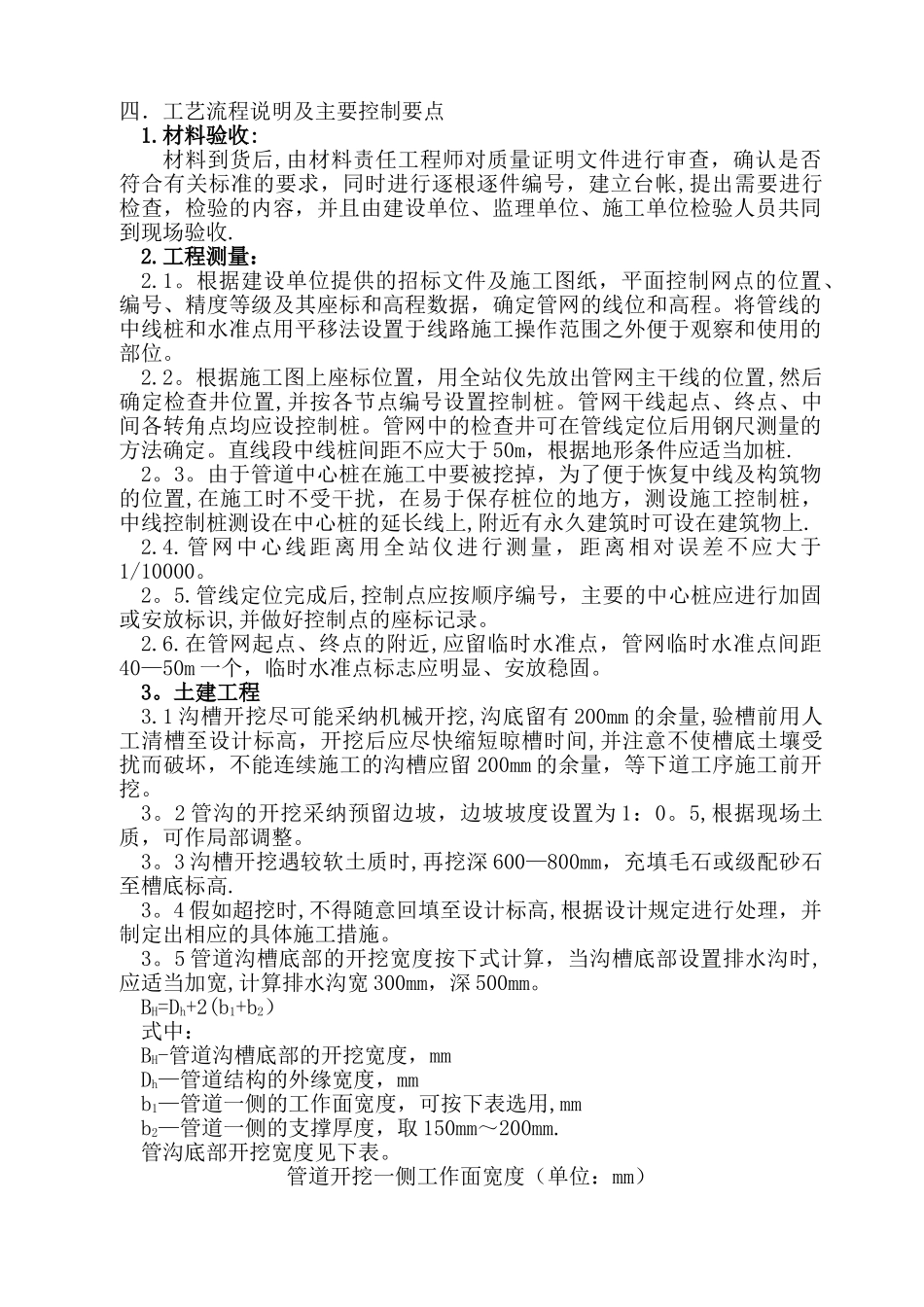

新余市生活垃圾焚烧发电项目工程埋地给排水管道施工方案编制: 审核： 批准: 校核： 施工单位：福建省工业设备安装有限公司 总包单位：湖南省电力勘测设计院目 录一、适用范围二、编写依据三、作业流程四、工艺流程说明及主要质量控制要点五、危险点辨别及预控措施六、工艺质量要求七、质量通病防治措施八、强制性条文九、质量验评及质量控制方式一、适用范围本施工方案主要针对新余市生活垃圾焚烧发电厂工程的埋地管道，根据施工图纸和相应的施工验收法律规范、检验方法等编制而成.二、编制依据(1）《给水排水管道施工及验收法律规范》(GB50268-2024)（2)《工业金属管道施工及验收法律规范》(GB50235—1997）（ 3 ） 《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规 范 》（GB50236—1998)（4）《工业金属管道工程质量检验评定标准》（GB50184—93）（5）《工业金属管道设计法律规范》 （GB50316—2000)（6）《钢制管法兰、垫片、紧固件选配规定》(HG20614—1997）（7）《埋地钢管环氧煤沥青漆防腐》（SYT0447—96)(8)《室外消火栓安装》（01S201）（9）同类工程施工经验三．作业流程施工流程材料验收 工程测量 土建工程 管道安装 管道试验 回填 竣工验收3、工程量明细序号名称材质单位数量管径连接形式备注1循环水管道焊接钢管米243Ø820/Ø630/Ø530/Ø377焊接2消防水管道焊接钢管米915Ø219/Ø159/Ø114/Ø76焊接3生产、生活给水管道热镀锌钢管米624Ø114/Ø89/Ø76/Ø60/Ø48Ø42焊接4生活污水管道钢筋砼米627DN200 DN300承插6雨水管道钢筋砼米1124DN800/DN500/DN400/DN300/DN200钢丝网抹带四．工艺流程说明及主要控制要点1.材料验收:材料到货后,由材料责任工程师对质量证明文件进行审查，确认是否符合有关标准的要求，同时进行逐根逐件编号，建立台帐,提出需要进行检查，检验的内容，并且由建设单位、监理单位、施工单位检验人员共同到现场验收.2.工程测量：2.1。根据建设单位提供的招标文件及施工图纸，平面控制网点的位置、编号、精度等级及其座标和高程数据，确定管网的线位和高程。将管线的中线桩和水准点用平移法设置于线路施工操作范围之外便于观察和使用的部位。2.2。根据施工图上座标位置，用全站仪先放出管网主干线的位置,然后确定检查井位置,并按各节点编号设置控制桩。管网干线起点、终点、中间各转角点均应设控制桩。管网中的检查井可在管线定位后用钢尺测量的方法...
