基于51单片机汇编语言设计的交通灯

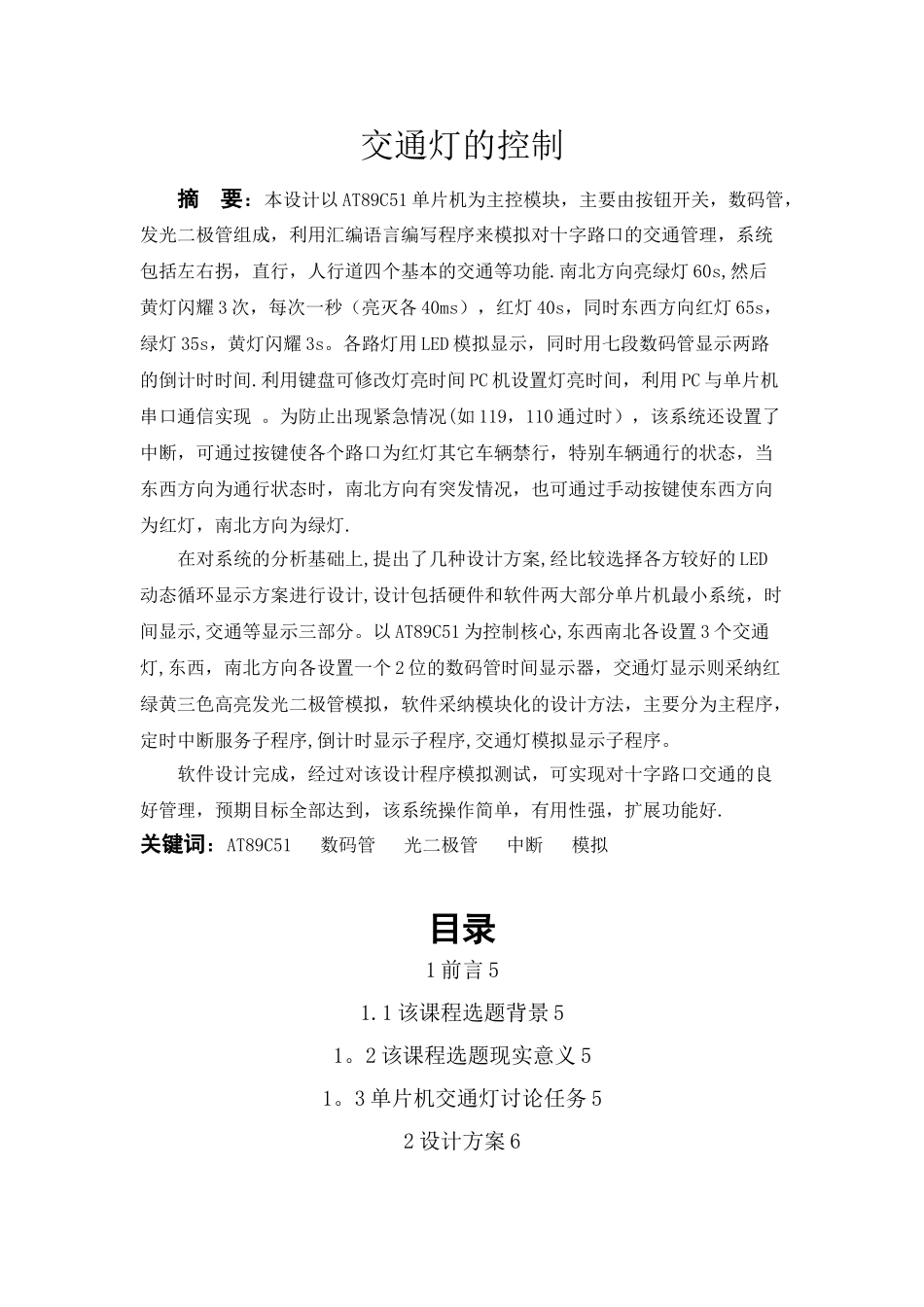

基于51单片机汇编语言设计的交通灯_第1页
1/16

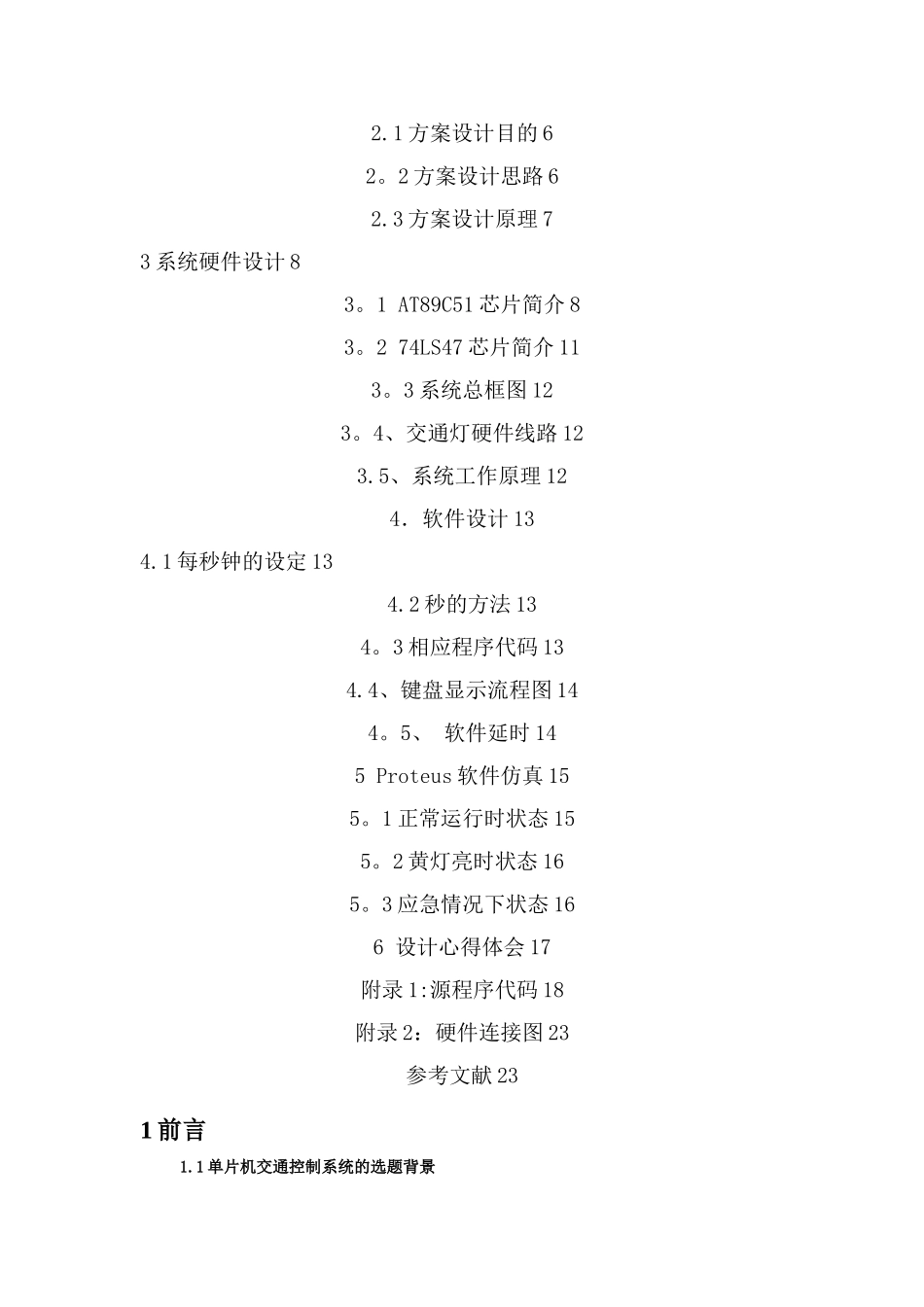

基于51单片机汇编语言设计的交通灯_第2页
2/16

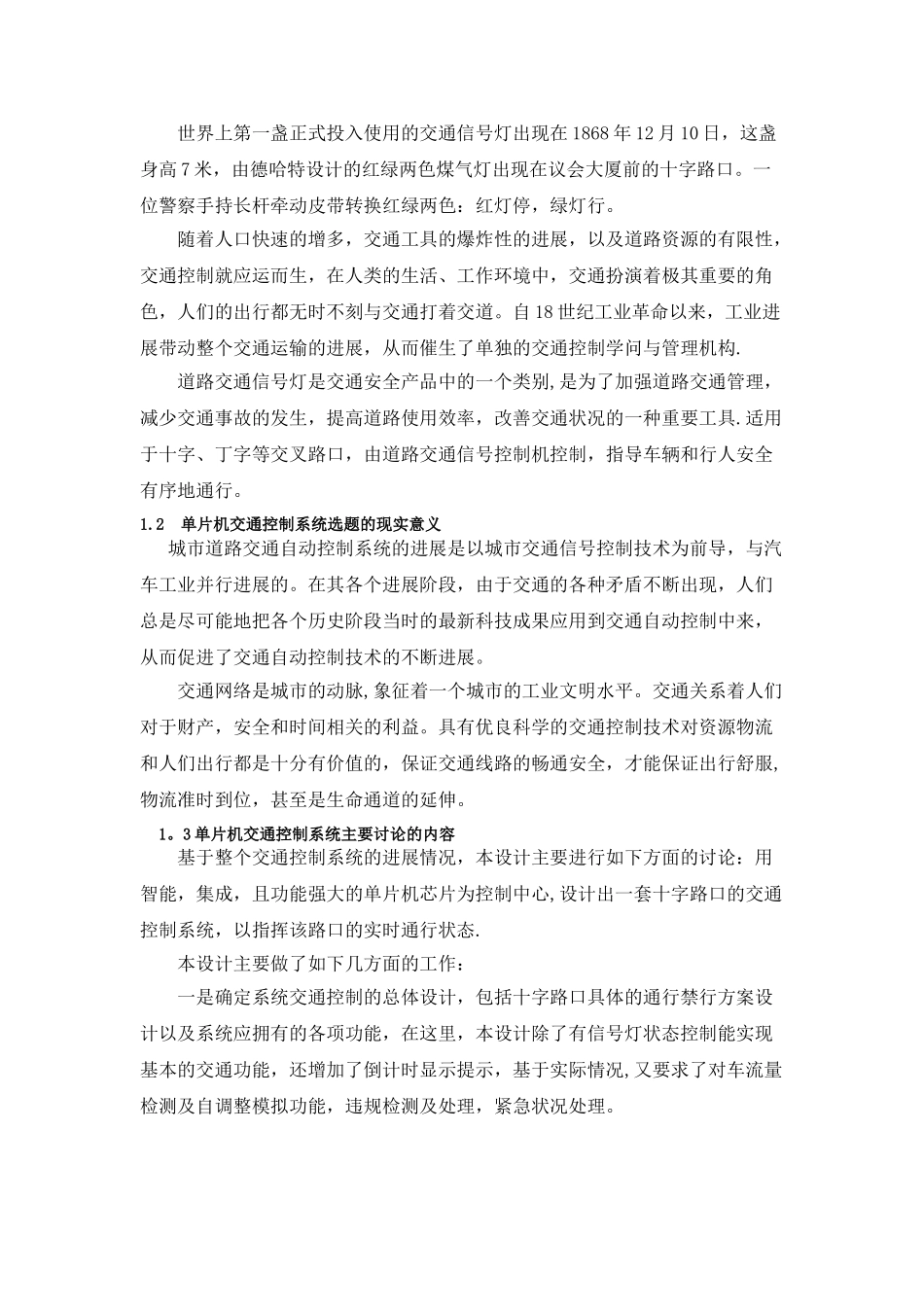

基于51单片机汇编语言设计的交通灯_第3页
3/16
交通灯的控制摘 要:本设计以 AT89C51 单片机为主控模块,主要由按钮开关,数码管,发光二极管组成,利用汇编语言编写程序来模拟对十字路口的交通管理,系统包括左右拐,直行,人行道四个基本的交通等功能.南北方向亮绿灯 60s,然后黄灯闪耀 3 次,每次一秒(亮灭各 40ms),红灯 40s,同时东西方向红灯 65s,绿灯 35s,黄灯闪耀 3s。各路灯用 LED 模拟显示,同时用七段数码管显示两路的倒计时时间.利用键盘可修改灯亮时间 PC 机设置灯亮时间,利用 PC 与单片机串口通信实现 。为防止出现紧急情况(如 119,110 通过时),该系统还设置了中断,可通过按键使各个路口为红灯其它车辆禁行,特别车辆通行的状态,当东西方向为通行状态时,南北方向有突发情况,也可通过手动按键使东西方向为红灯,南北方向为绿灯.在对系统的分析基础上,提出了几种设计方案,经比较选择各方较好的 LED动态循环显示方案进行设计,设计包括硬件和软件两大部分单片机最小系统,时间显示,交通等显示三部分。以 AT89C51 为控制核心,东西南北各设置 3 个交通灯,东西,南北方向各设置一个 2 位的数码管时间显示器,交通灯显示则采纳红绿黄三色高亮发光二极管模拟,软件采纳模块化的设计方法,主要分为主程序,定时中断服务子程序,倒计时显示子程序,交通灯模拟显示子程序。软件设计完成,经过对该设计程序模拟测试,可实现对十字路口交通的良好管理,预期目标全部达到,该系统操作简单,有用性强,扩展功能好.关键词:AT89C51 数码管 光二极管 中断 模拟 目录1 前言 51.1 该课程选题背景 51。2 该课程选题现实意义 51。3 单片机交通灯讨论任务 52 设计方案 62.1 方案设计目的 62。2 方案设计思路 62.3 方案设计原理 73 系统硬件设计 83。1 AT89C51 芯片简介 83。2 74LS47 芯片简介 113。3 系统总框图 123。4、交通灯硬件线路 123.5、系统工作原理 124.软件设计 134.1 每秒钟的设定 134.2 秒的方法 134。3 相应程序代码 134.4、键盘显示流程图 144。5、 软件延时 145 Proteus 软件仿真 155。1 正常运行时状态 155。2 黄灯亮时状态 165。3 应急情况下状态 166 设计心得体会 17附录 1:源程序代码 18附录 2:硬件连接图 23参考文献 231 前言1.1 单片机交通控制系统的选题背景世界上第一盏正式投入使用的交通信号灯出现在 1868 年 12 月 10 日,这盏身高 7 米,由德哈特设计的红绿两色...
