基于ARMS3C2440的电子时钟设计

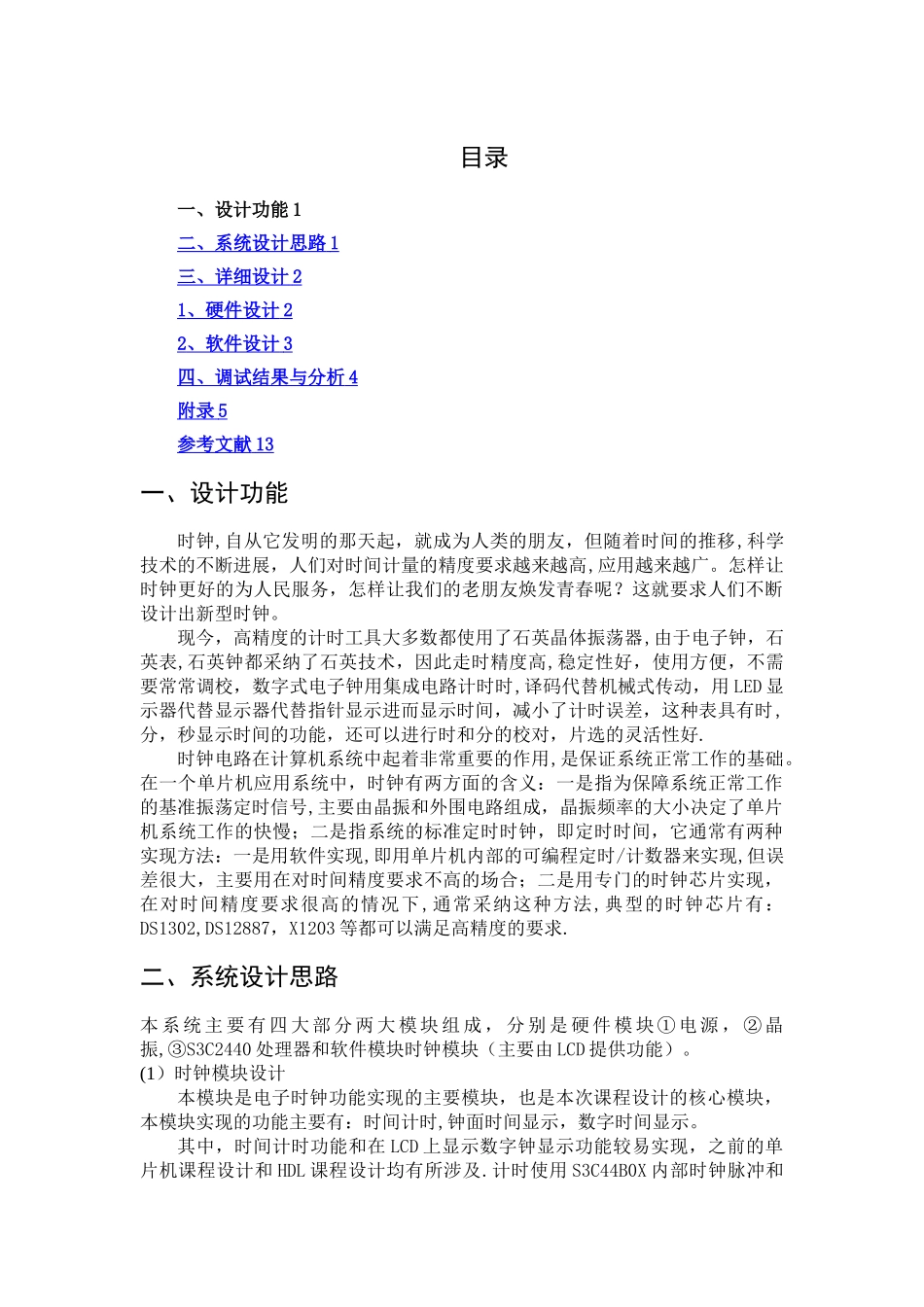

基于ARMS3C2440的电子时钟设计_第1页
1/14

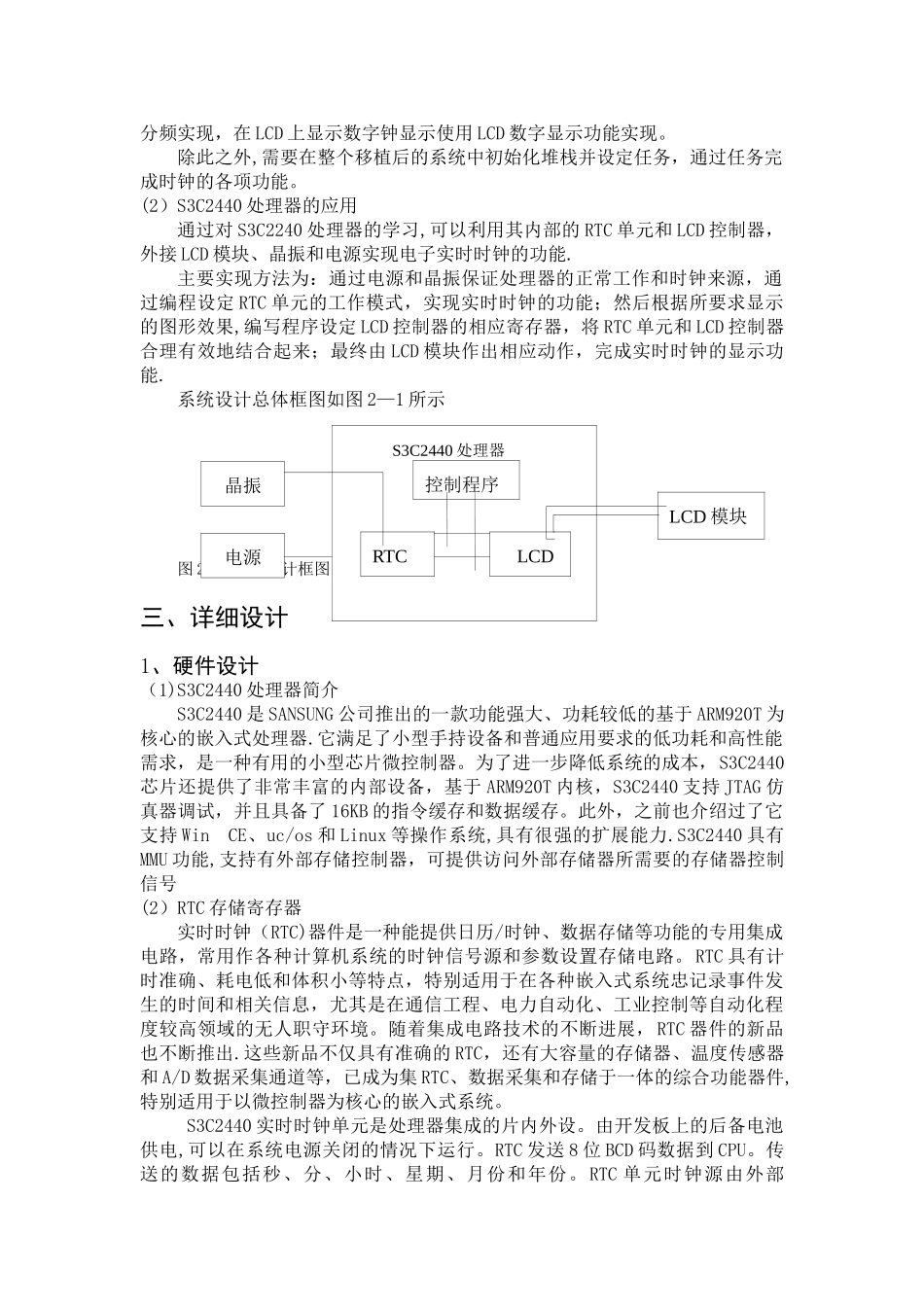

基于ARMS3C2440的电子时钟设计_第2页
2/14

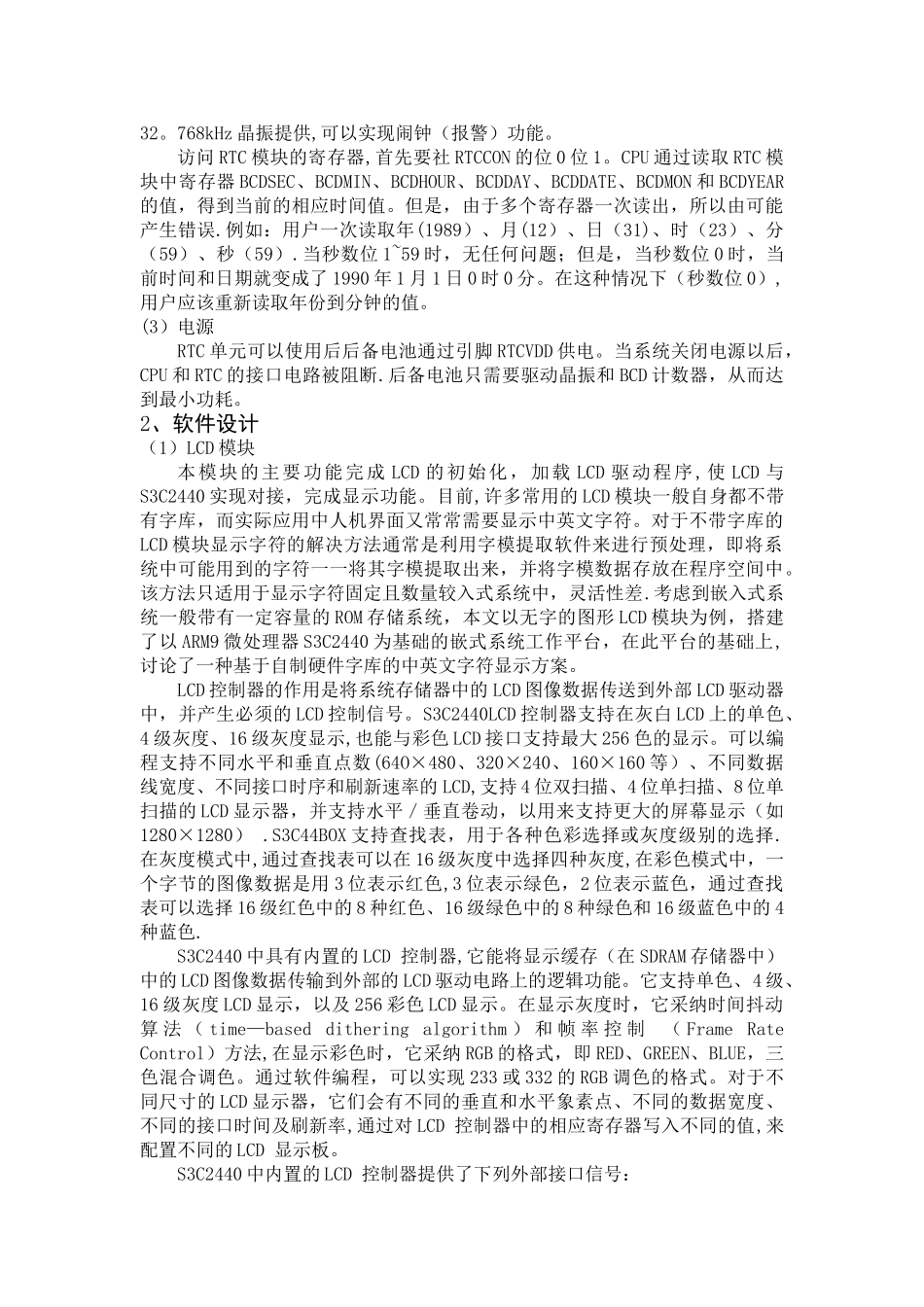

基于ARMS3C2440的电子时钟设计_第3页
3/14
目录一、设计功能 1二、系统设计思路 1 三、详细设计 2 1 、硬件设计 2 2 、软件设计 3 四、调试结果与分析 4 附录 5 参考文献 13 一、设计功能时钟,自从它发明的那天起,就成为人类的朋友,但随着时间的推移,科学技术的不断进展,人们对时间计量的精度要求越来越高,应用越来越广。怎样让时钟更好的为人民服务,怎样让我们的老朋友焕发青春呢?这就要求人们不断设计出新型时钟。现今,高精度的计时工具大多数都使用了石英晶体振荡器,由于电子钟,石英表,石英钟都采纳了石英技术,因此走时精度高,稳定性好,使用方便,不需要常常调校,数字式电子钟用集成电路计时时,译码代替机械式传动,用 LED 显示器代替显示器代替指针显示进而显示时间,减小了计时误差,这种表具有时,分,秒显示时间的功能,还可以进行时和分的校对,片选的灵活性好.时钟电路在计算机系统中起着非常重要的作用,是保证系统正常工作的基础。在一个单片机应用系统中,时钟有两方面的含义:一是指为保障系统正常工作的基准振荡定时信号,主要由晶振和外围电路组成,晶振频率的大小决定了单片机系统工作的快慢;二是指系统的标准定时时钟,即定时时间,它通常有两种实现方法:一是用软件实现,即用单片机内部的可编程定时/计数器来实现,但误差很大,主要用在对时间精度要求不高的场合;二是用专门的时钟芯片实现,在对时间精度要求很高的情况下,通常采纳这种方法,典型的时钟芯片有:DS1302,DS12887,X1203 等都可以满足高精度的要求.二、系统设计思路本 系 统 主 要 有 四 大 部 分 两 大 模 块 组 成 , 分 别 是 硬 件 模 块 ① 电 源 , ② 晶振,③S3C2440 处理器和软件模块时钟模块(主要由 LCD 提供功能)。(1)时钟模块设计本模块是电子时钟功能实现的主要模块,也是本次课程设计的核心模块,本模块实现的功能主要有:时间计时,钟面时间显示,数字时间显示。其中,时间计时功能和在 LCD 上显示数字钟显示功能较易实现,之前的单片机课程设计和 HDL 课程设计均有所涉及.计时使用 S3C44B0X 内部时钟脉冲和分频实现,在 LCD 上显示数字钟显示使用 LCD 数字显示功能实现。除此之外,需要在整个移植后的系统中初始化堆栈并设定任务,通过任务完成时钟的各项功能。(2)S3C2440 处理器的应用通过对 S3C2240 处理器的学习,可以利用其内部的 RTC 单元和 LCD 控制器,外接 LCD 模块、晶振和电源实现电子实时时钟的...
