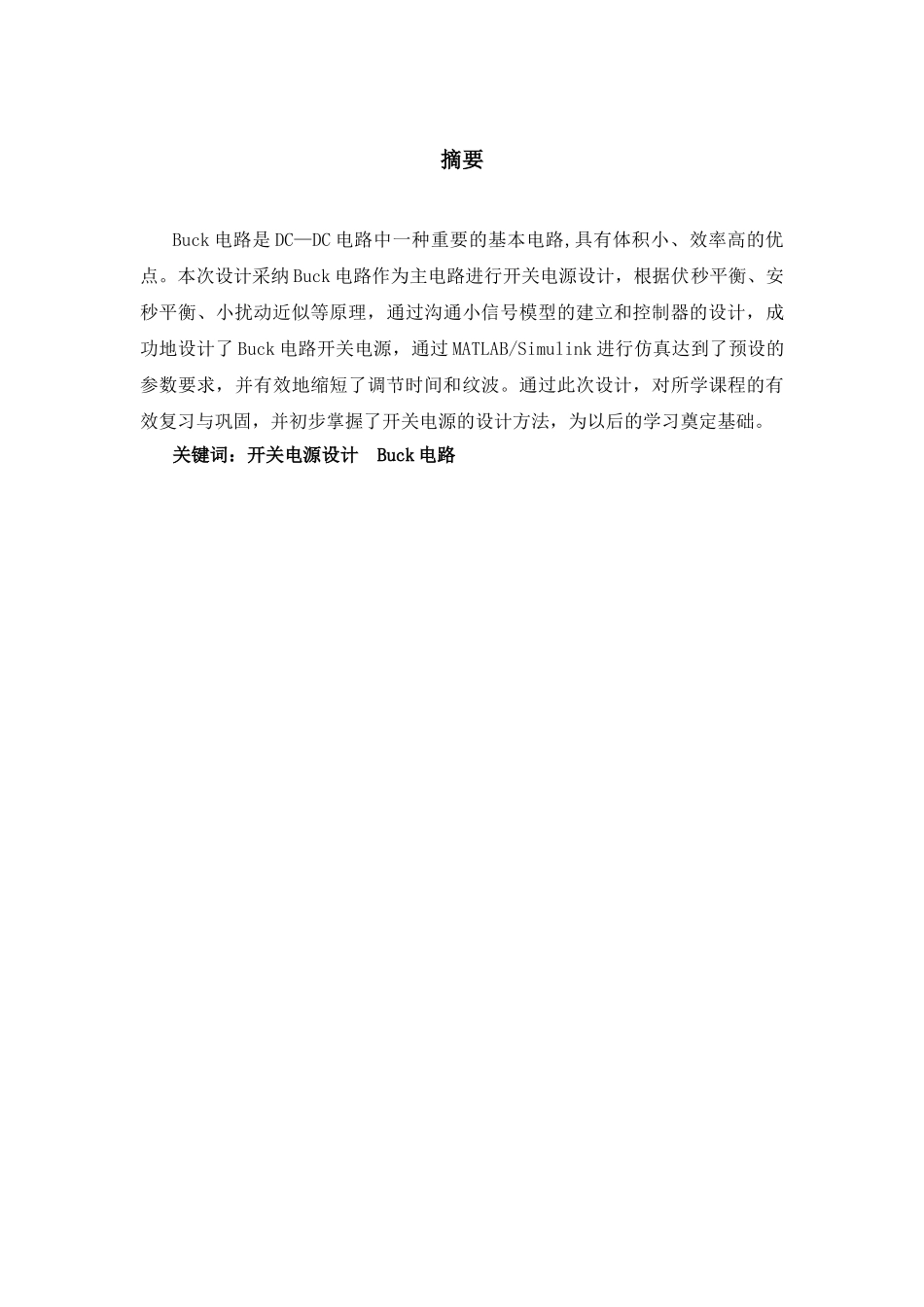

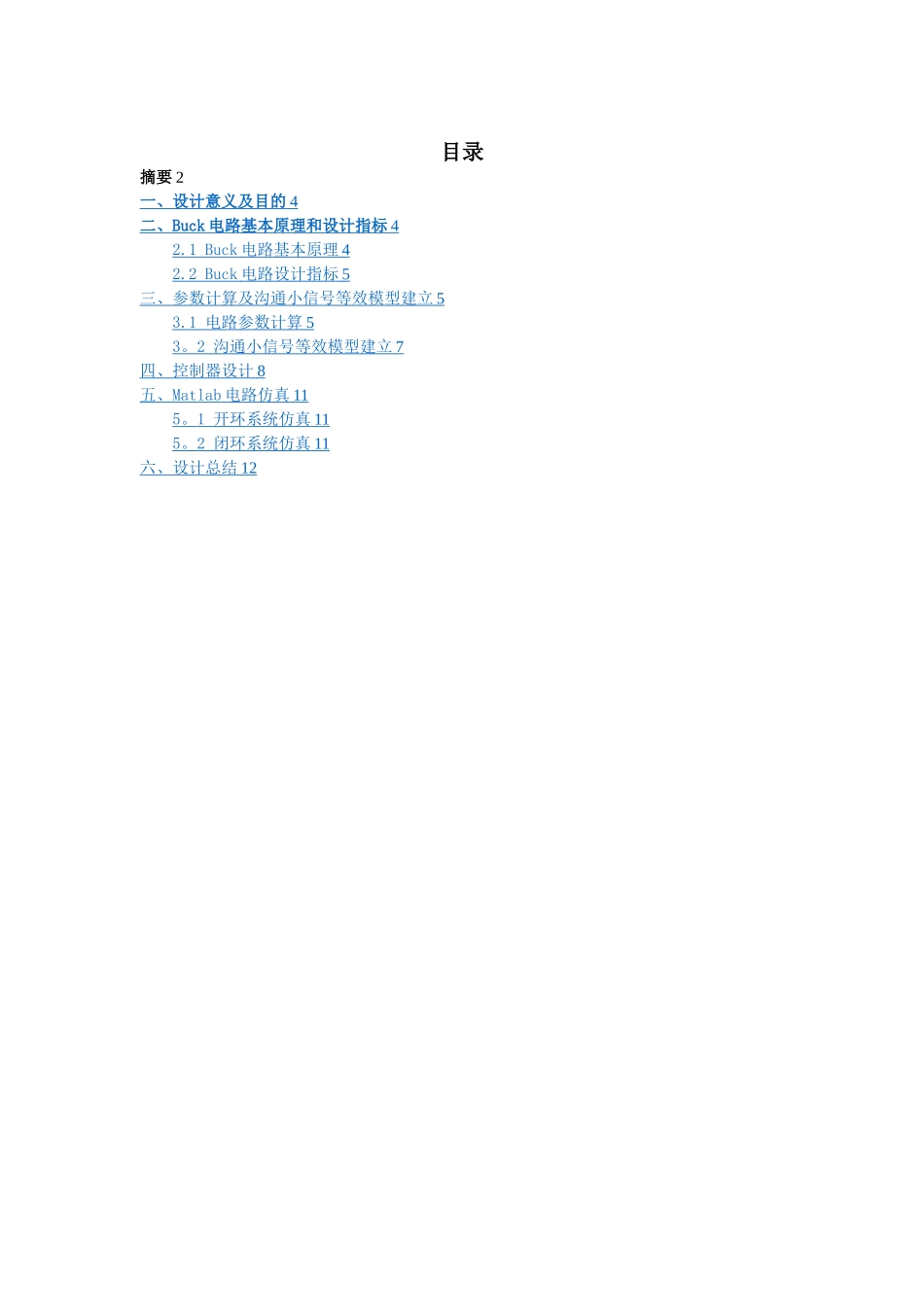

现代电源技术基于 BUCK 电路的电源设计学 院:专 业：姓 名：班 级：学 号：指导老师：日 期：目录摘要 2一、设计意义及目的 4 二、 Buck 电路基本原理和设计指标 4 2.1 Buck 电路基本原理 4 2.2 Buck 电路设计指标 5 三、参数计算及沟通小信号等效模型建立 5 3.1 电路参数计算 5 3 。 2 沟通小信号等效模型建立 7 四、控制器设计 8 五、 Matlab 电路仿真 11 5 。 1 开环系统仿真 11 5 。 2 闭环系统仿真 11 六、设计总结 12 摘要Buck 电路是 DC—DC 电路中一种重要的基本电路,具有体积小、效率高的优点。本次设计采纳 Buck 电路作为主电路进行开关电源设计，根据伏秒平衡、安秒平衡、小扰动近似等原理，通过沟通小信号模型的建立和控制器的设计，成功地设计了 Buck 电路开关电源，通过 MATLAB/Simulink 进行仿真达到了预设的参数要求，并有效地缩短了调节时间和纹波。通过此次设计，对所学课程的有效复习与巩固，并初步掌握了开关电源的设计方法，为以后的学习奠定基础。关键词：开关电源设计 Buck 电路一、设计意义及目的通常所用电力分为直流和沟通两种,从这些电源得到的电力往往不能直接满足要求,因此需要进行电力变换。常用的电力变换分为四大类，即：沟通变直流（AC—DC)，直流变沟通（DC-AC),直流变直流（DC—DC）,沟通变沟通(AC-AC）.其中 DC-DC 电路的功能是将直流电变为另一固定电压或可调电压的直流电，包过直接直流变流电路和间接直流变流电路。直接直流变流电路又称斩波电路,它的功能是将直流电变为另一固定电压或可调电压的直流电,主要包括六种基本斩波电路：Buck 电路，Boost 电路，Buck-Boost 电路，Cuk 电路,Sepic 电路,Zeta 电路。其中最基本的一种电路就是 Buck 电路。因此,本文选用 Buck 电路作为主电路进行电源设计,以达到熟悉开关电源基本原理,熟悉伏秒平衡、安秒平衡、小扰动近似等原理，熟练的运用开关电源直流变压器等效模型,熟悉开关电源的沟通小信号模型及控制器设计原理的目的.这些知识均是《线代电源设计》课程中所学核心知识点，通过本次设计,将有效巩固课堂所学知识,并加深理解.二、Buck 电路基本原理和设计指标2。1 Buck 电路基本原理Buck 变换器也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器，主要用于电力电路的供电电源,也可拖动直流电动机或带蓄电池负载等。其基本结构如图 1 所示：图 1 Buck 电...
