2025年拔叉制造工艺课程设计全套资料

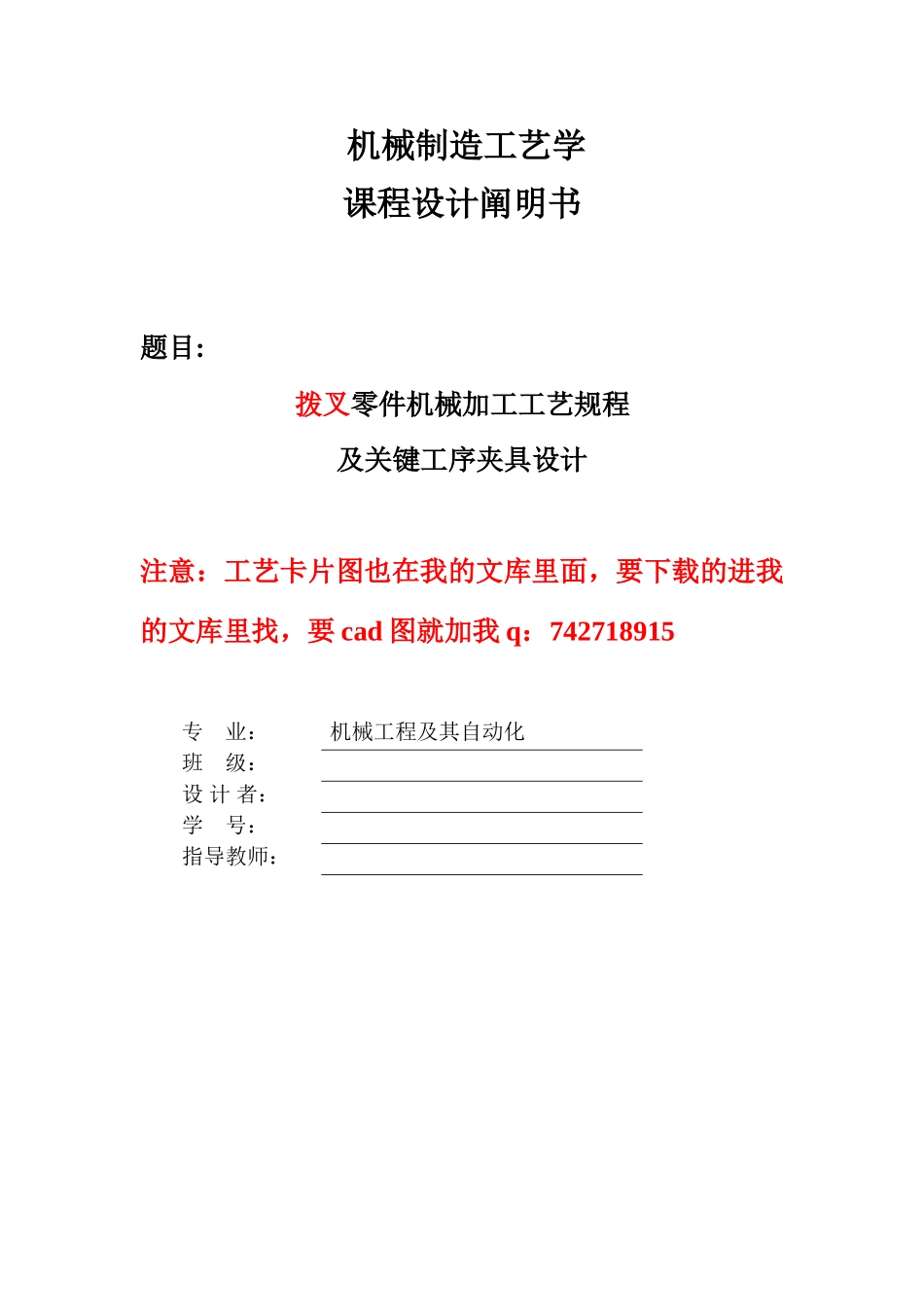

2025年拔叉制造工艺课程设计全套资料_第1页
1/22

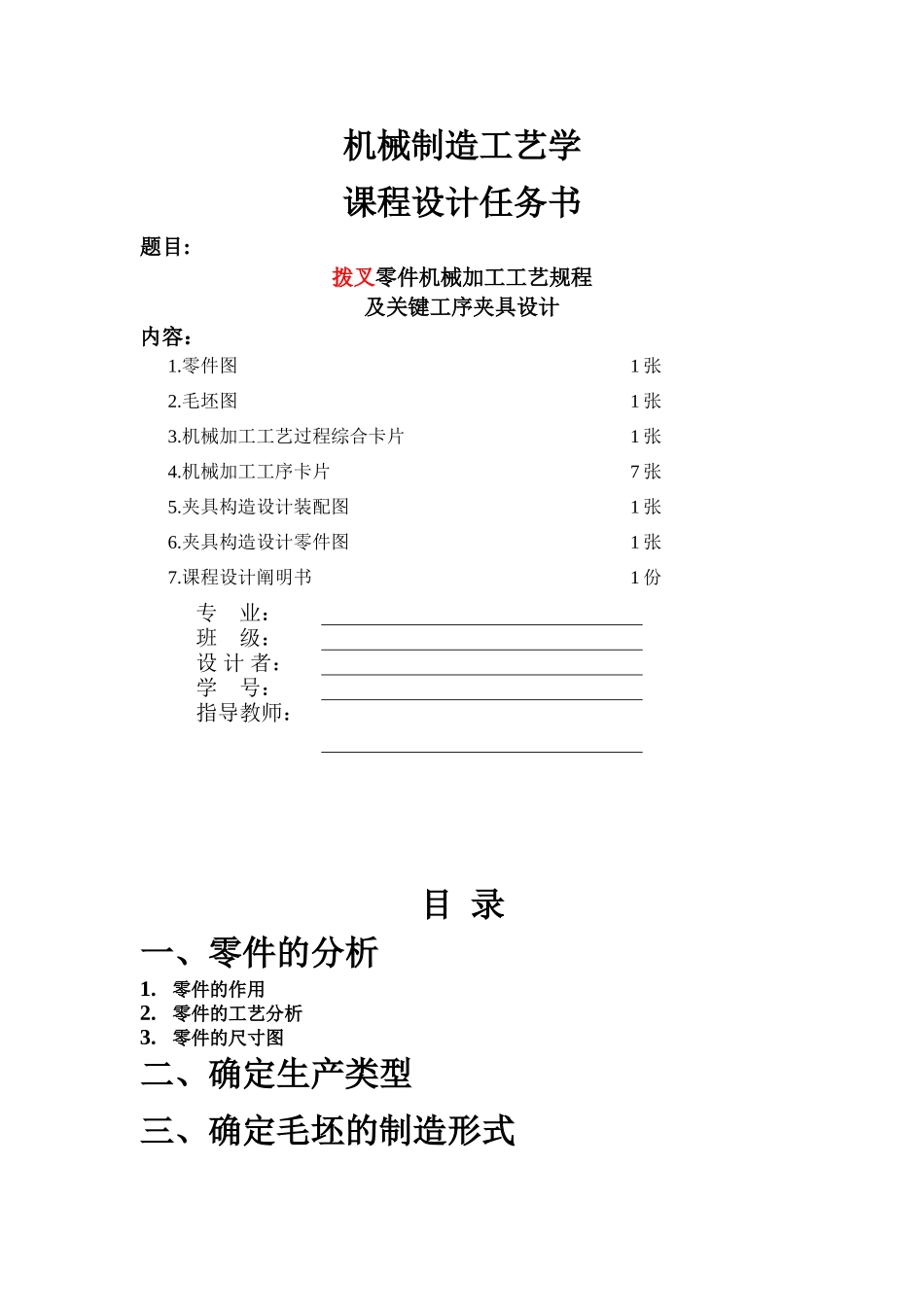

2025年拔叉制造工艺课程设计全套资料_第2页
2/22

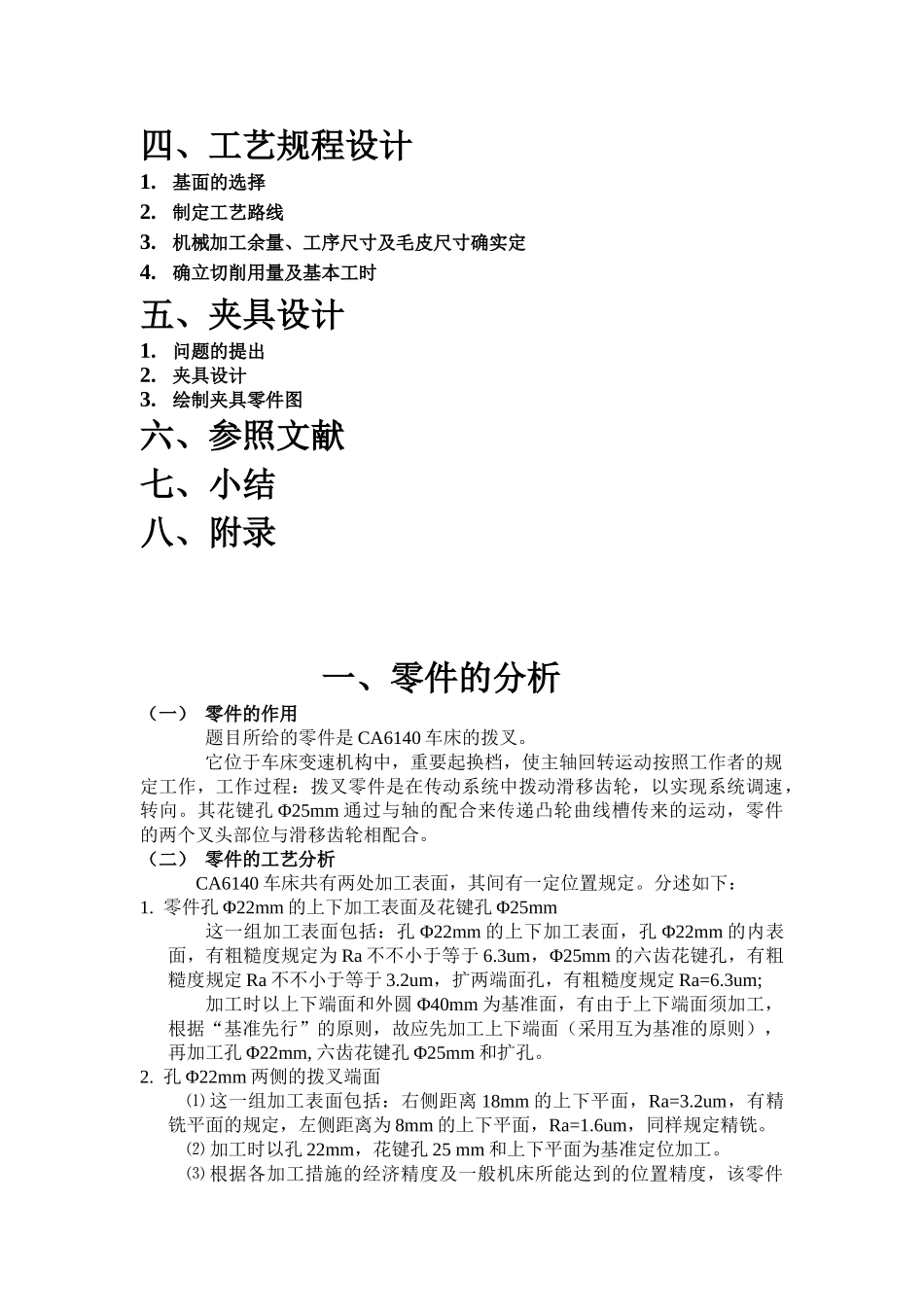

2025年拔叉制造工艺课程设计全套资料_第3页
3/22
机械制造工艺学课程设计阐明书题目:拨叉零件机械加工工艺规程及关键工序夹具设计注意:工艺卡片图也在我的文库里面,要下载的进我的文库里找,要 cad 图就加我 q:742718915专 业:机械工程及其自动化班 级:设 计 者:学 号:指导教师:机械制造工艺学课程设计任务书题目:拨叉零件机械加工工艺规程及关键工序夹具设计内容:1.零件图1 张2.毛坯图1 张3.机械加工工艺过程综合卡片1 张4.机械加工工序卡片7 张5.夹具构造设计装配图1 张6.夹具构造设计零件图1 张7.课程设计阐明书1 份专 业:班 级:设 计 者:学 号:指导教师:目 录一、零件的分析1.零件的作用2.零件的工艺分析3.零件的尺寸图二、确定生产类型三、确定毛坯的制造形式四、工艺规程设计1.基面的选择2.制定工艺路线3.机械加工余量、工序尺寸及毛皮尺寸确实定4.确立切削用量及基本工时五、夹具设计1.问题的提出2.夹具设计3.绘制夹具零件图六、参照文献七、小结八、附录一、零件的分析(一) 零件的作用题目所给的零件是 CA6140 车床的拨叉。它位于车床变速机构中,重要起换档,使主轴回转运动按照工作者的规定工作,工作过程:拨叉零件是在传动系统中拨动滑移齿轮,以实现系统调速,转向。其花键孔 Φ25mm 通过与轴的配合来传递凸轮曲线槽传来的运动,零件的两个叉头部位与滑移齿轮相配合。(二) 零件的工艺分析CA6140 车床共有两处加工表面,其间有一定位置规定。分述如下:1. 零件孔 Φ22mm 的上下加工表面及花键孔 Φ25mm这一组加工表面包括:孔 Φ22mm 的上下加工表面,孔 Φ22mm 的内表面,有粗糙度规定为 Ra 不不小于等于 6.3um,Φ25mm 的六齿花键孔,有粗糙度规定 Ra 不不小于等于 3.2um,扩两端面孔,有粗糙度规定 Ra=6.3um;加工时以上下端面和外圆 Φ40mm 为基准面,有由于上下端面须加工,根据“基准先行”的原则,故应先加工上下端面(采用互为基准的原则),再加工孔 Φ22mm, 六齿花键孔 Φ25mm 和扩孔。2. 孔 Φ22mm 两侧的拨叉端面⑴ 这一组加工表面包括:右侧距离 18mm 的上下平面,Ra=3.2um,有精铣平面的规定,左侧距离为 8mm 的上下平面,Ra=1.6um,同样规定精铣。⑵ 加工时以孔 22mm,花键孔 25 mm 和上下平面为基准定位加工。⑶ 根据各加工措施的经济精度及一般机床所能达到的位置精度,该零件没有很难加工的表面尺寸,上述表面的技术规定采用常规加工工艺均可以保证,对于这两组加工表面而言,可...
