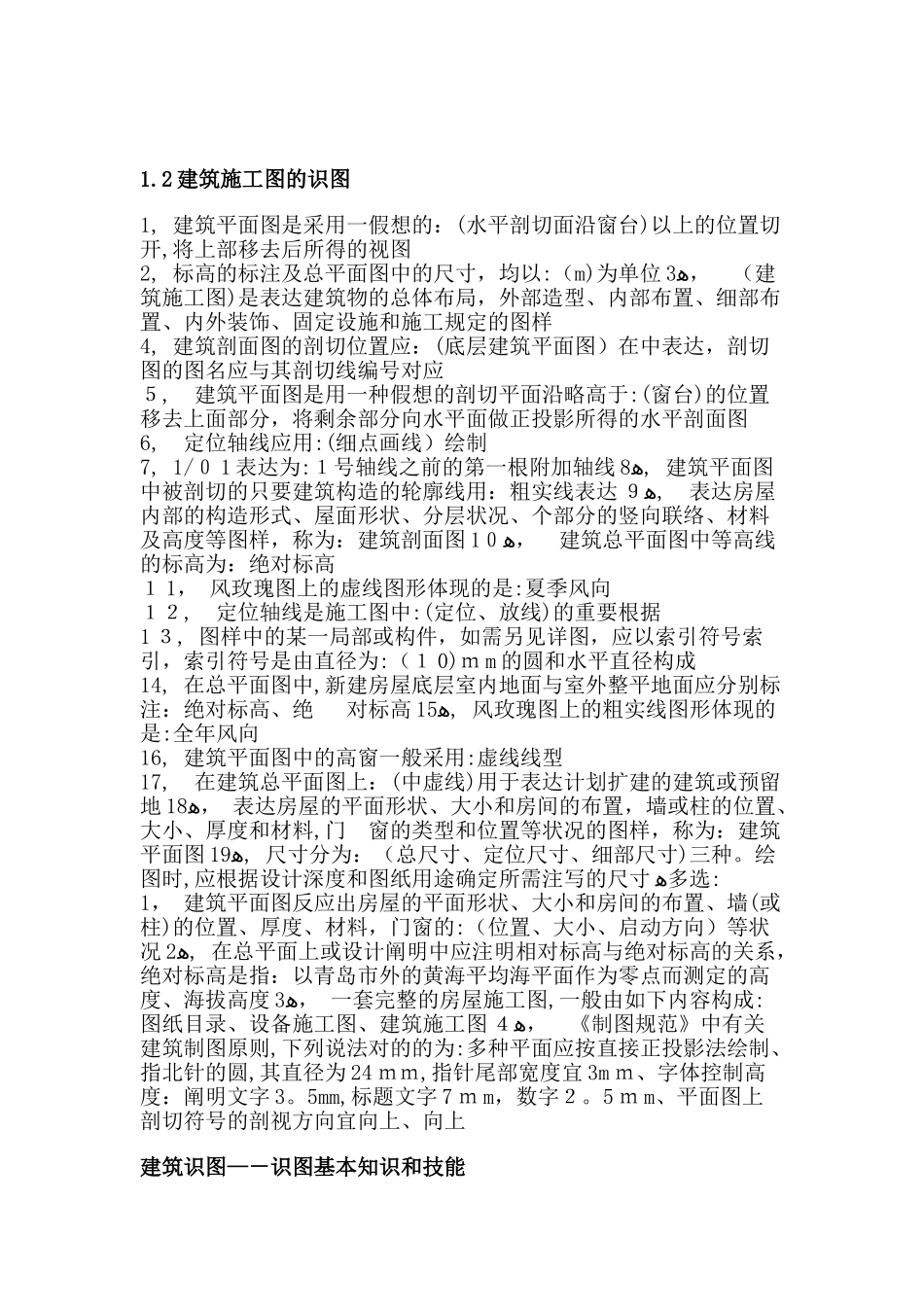

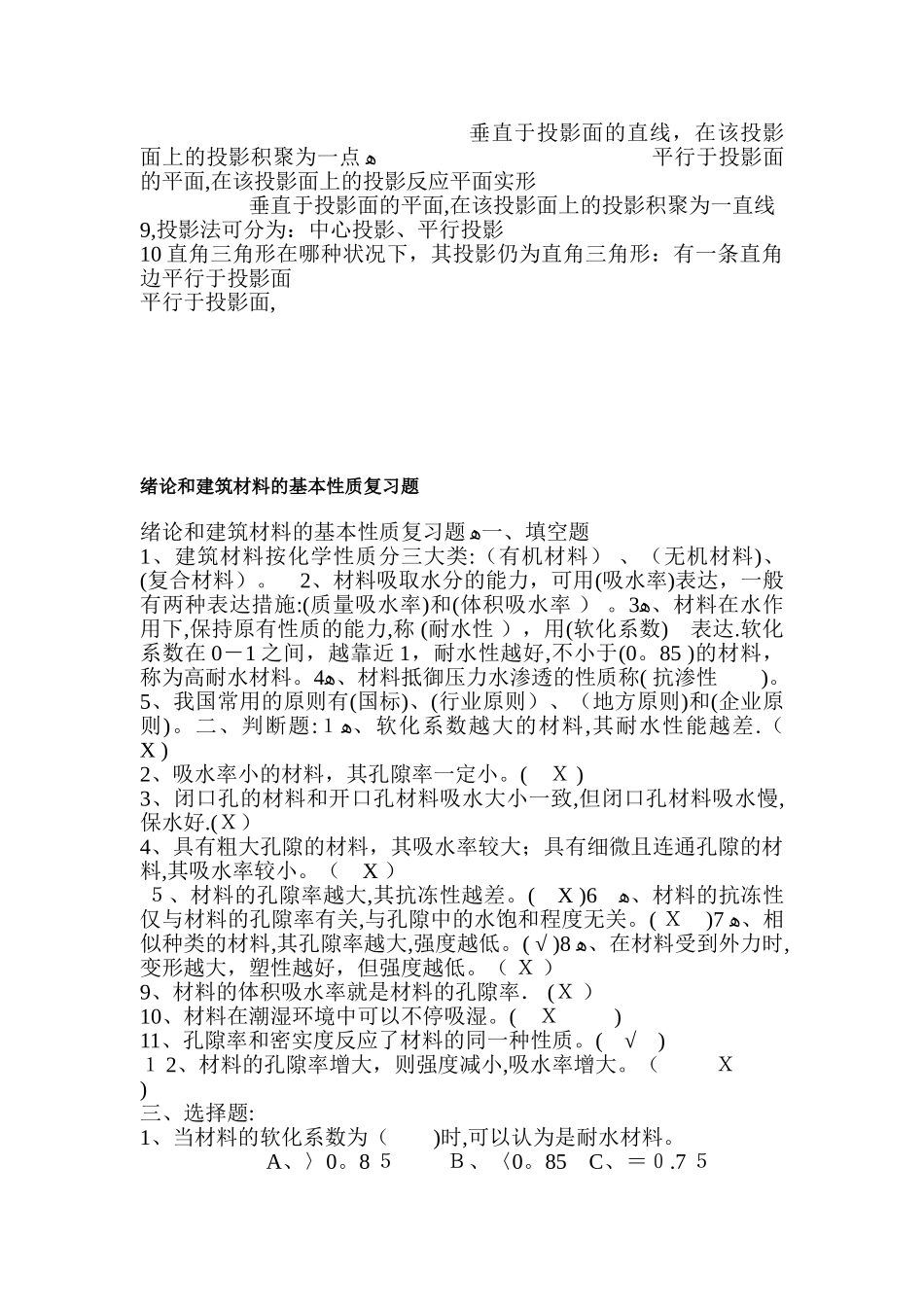

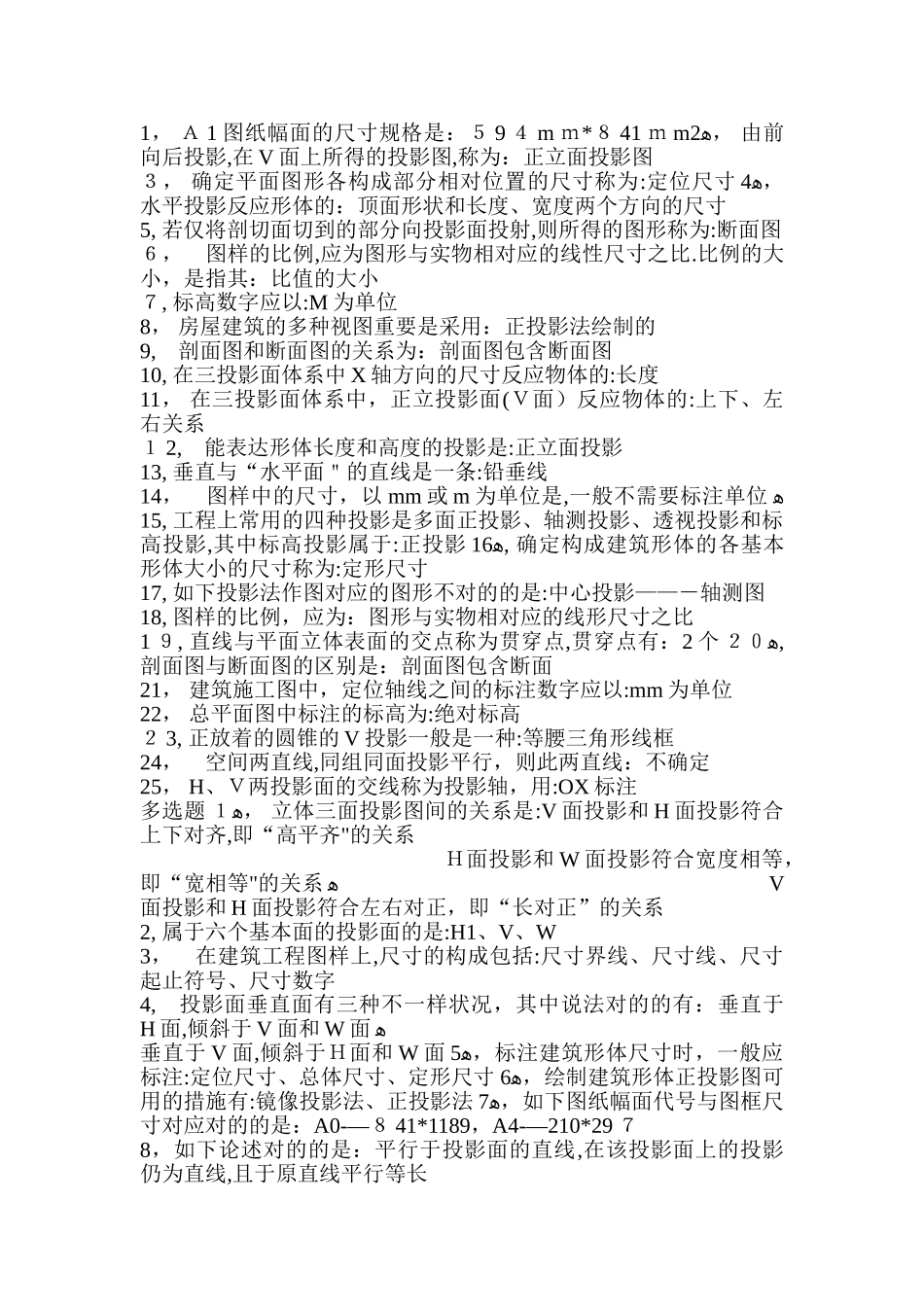

1.2 建筑施工图的识图1, 建筑平面图是采用一假想的：(水平剖切面沿窗台)以上的位置切开,将上部移去后所得的视图2, 标高的标注及总平面图中的尺寸，均以:（m)为单位ﻫ3， （建筑施工图)是表达建筑物的总体布局，外部造型、内部布置、细部布置、内外装饰、固定设施和施工规定的图样4, 建筑剖面图的剖切位置应：(底层建筑平面图）在中表达，剖切图的图名应与其剖切线编号对应５, 建筑平面图是用一种假想的剖切平面沿略高于:(窗台)的位置移去上面部分，将剩余部分向水平面做正投影所得的水平剖面图6, 定位轴线应用:(细点画线）绘制7, 1/０ 1 表达为:１号轴线之前的第一根附加轴线ﻫ8, 建筑平面图中被剖切的只要建筑构造的轮廓线用：粗实线表达ﻫ９, 表达房屋内部的构造形式、屋面形状、分层状况、个部分的竖向联络、材料及高度等图样，称为：建筑剖面图ﻫ1０， 建筑总平面图中等高线的标高为：绝对标高１ 1， 风玫瑰图上的虚线图形体现的是:夏季风向１２, 定位轴线是施工图中:(定位、放线)的重要根据1 ３, 图样中的某一局部或构件，如需另见详图，应以索引符号索引，索引符号是由直径为:（１ 0)ｍ m 的圆和水平直径构成14, 在总平面图中,新建房屋底层室内地面与室外整平地面应分别标注：绝对标高、绝 对标高ﻫ15, 风玫瑰图上的粗实线图形体现的是:全年风向16, 建筑平面图中的高窗一般采用:虚线线型17, 在建筑总平面图上：(中虚线)用于表达计划扩建的建筑或预留地ﻫ18， 表达房屋的平面形状、大小和房间的布置，墙或柱的位置、大小、厚度和材料,门 窗的类型和位置等状况的图样，称为：建筑平面图ﻫ19, 尺寸分为：（总尺寸、定位尺寸、细部尺寸)三种。绘图时,应根据设计深度和图纸用途确定所需注写的尺寸ﻫ多选:1， 建筑平面图反应出房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料，门窗的:（位置、大小、启动方向）等状况ﻫ2, 在总平面上或设计阐明中应注明相对标高与绝对标高的关系，绝对标高是指：以青岛市外的黄海平均海平面作为零点而测定的高度、海拔高度ﻫ3， 一套完整的房屋施工图,一般由如下内容构成:图纸目录、设备施工图、建筑施工图ﻫ４， 《制图规范》中有关建筑制图原则,下列说法对的的为:多种平面应按直接正投影法绘制、指北针的圆,其直径为 24 ｍｍ,指针尾部宽度宜 3m ｍ、字体控制高度：阐明文字 3。5mm,标题文字 7 ｍ m，数字２。5 ｍ m、平面图上剖切符号的剖视方向宜向...
