2025年九年级物理上学期知识点课后练习题

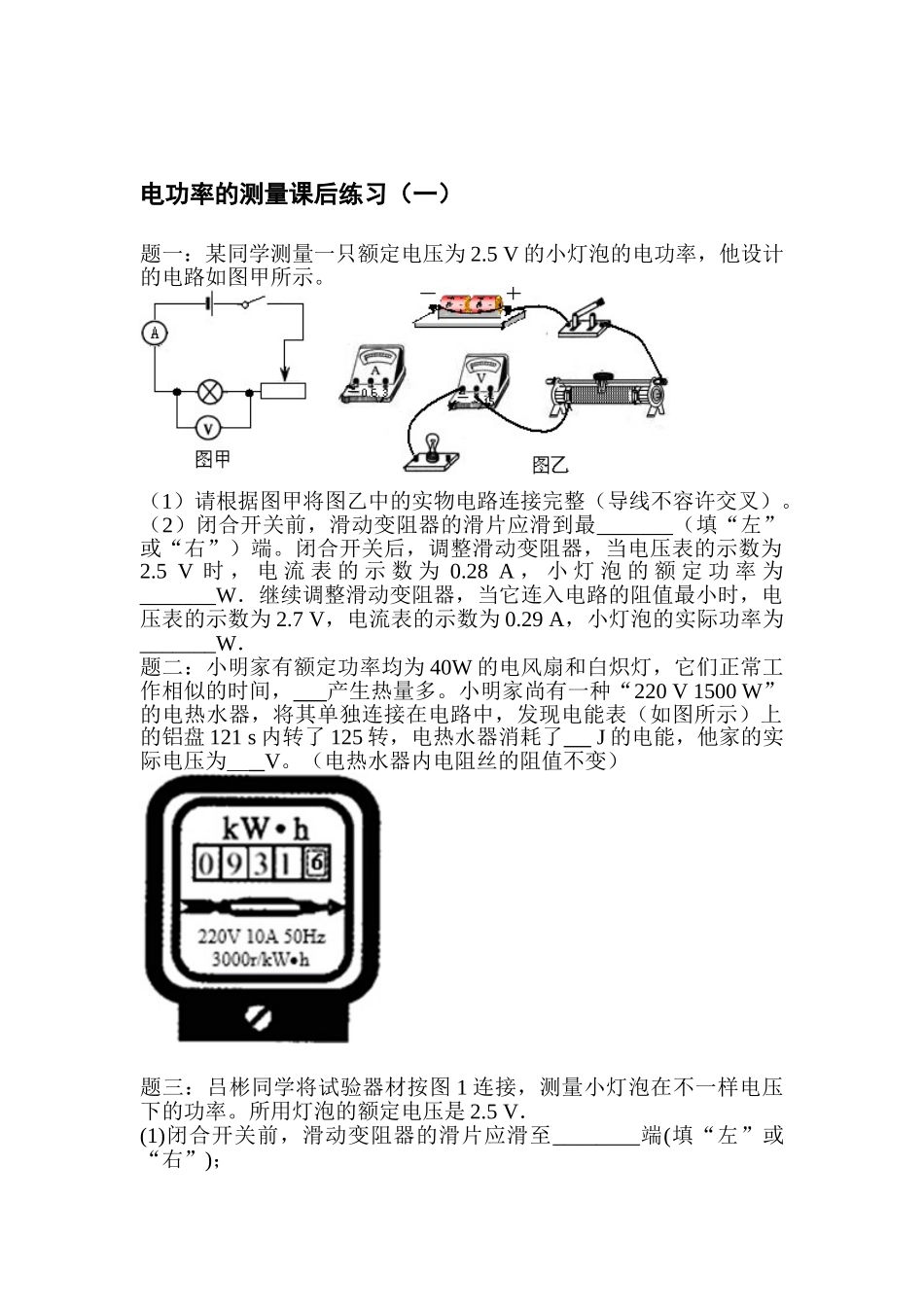

2025年九年级物理上学期知识点课后练习题_第1页
1/7

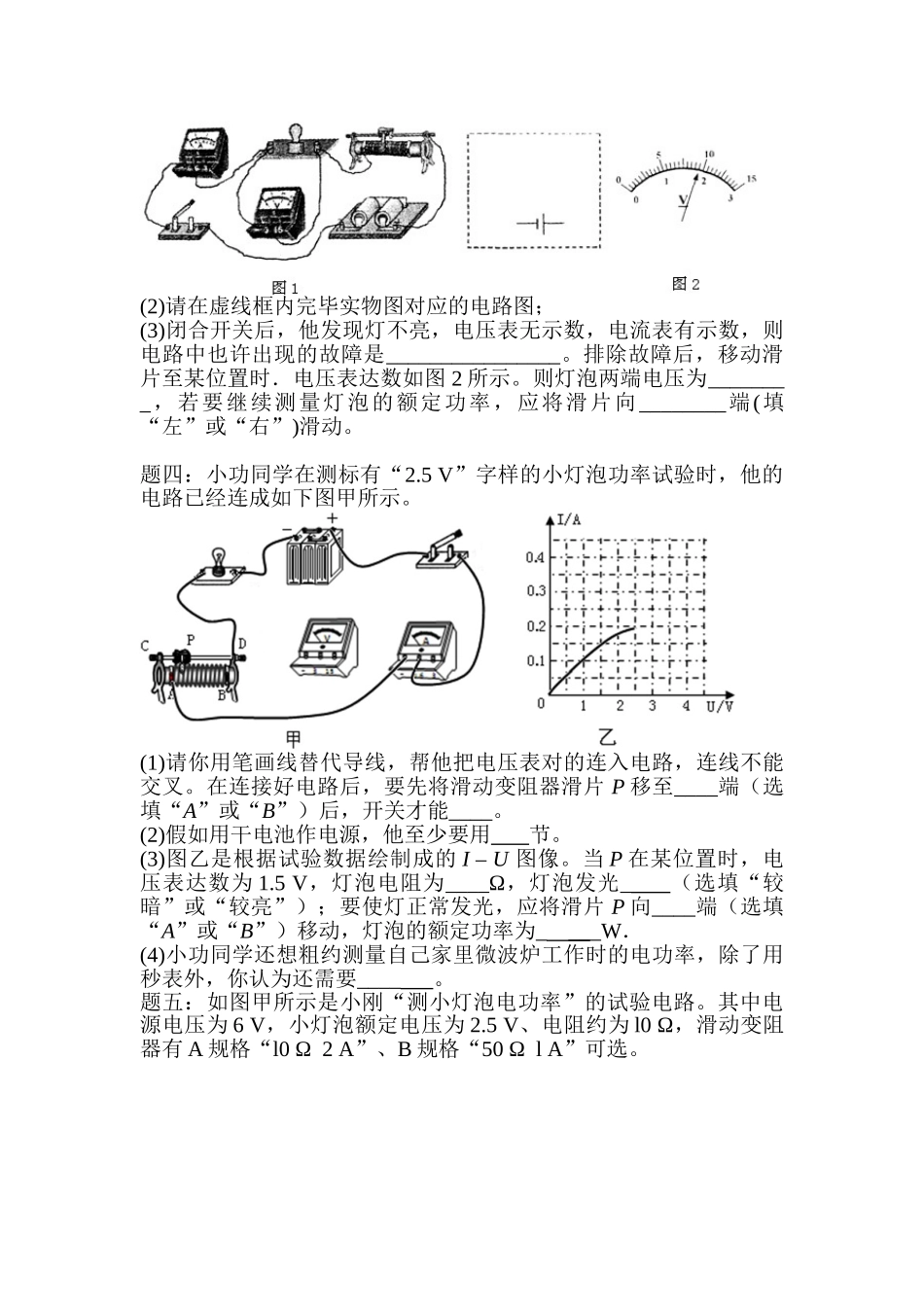

2025年九年级物理上学期知识点课后练习题_第2页
2/7

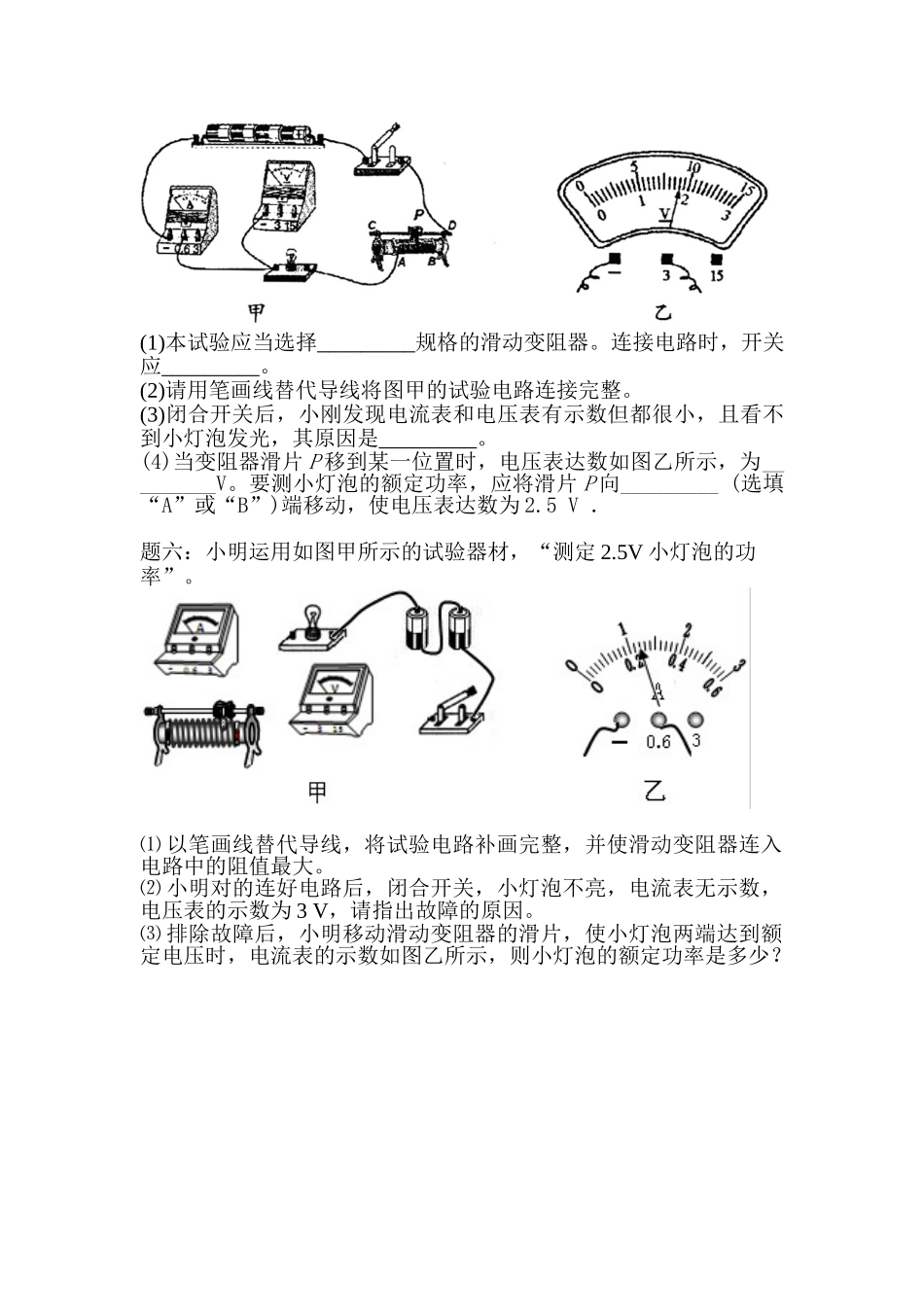

2025年九年级物理上学期知识点课后练习题_第3页
3/7
电功率的测量课后练习(一)题一:某同学测量一只额定电压为 2.5 V 的小灯泡的电功率,他设计的电路如图甲所示。(1)请根据图甲将图乙中的实物电路连接完整(导线不容许交叉)。(2)闭合开关前,滑动变阻器的滑片应滑到最_______(填“左”或“右”)端。闭合开关后,调整滑动变阻器,当电压表的示数为2.5 V 时 , 电 流 表 的 示 数 为 0.28 A , 小 灯 泡 的 额 定 功 率 为_______W.继续调整滑动变阻器,当它连入电路的阻值最小时,电压表的示数为 2.7 V,电流表的示数为 0.29 A,小灯泡的实际功率为_______W.题二:小明家有额定功率均为 40W 的电风扇和白炽灯,它们正常工作相似的时间, 产生热量多。小明家尚有一种“220 V 1500 W”的电热水器,将其单独连接在电路中,发现电能表(如图所示)上的铝盘 121 s 内转了 125 转,电热水器消耗了 J 的电能,他家的实际电压为_ V。(电热水器内电阻丝的阻值不变)题三:吕彬同学将试验器材按图 1 连接,测量小灯泡在不一样电压下的功率。所用灯泡的额定电压是 2.5 V.(1)闭合开关前,滑动变阻器的滑片应滑至________端(填“左”或“右”);(2)请在虚线框内完毕实物图对应的电路图;(3)闭合开关后,他发现灯不亮,电压表无示数,电流表有示数,则电路中也许出现的故障是________________。排除故障后,移动滑片至某位置时.电压表达数如图 2 所示。则灯泡两端电压为________,若要继续测量灯泡的额定功率,应将滑片向________端(填“左”或“右”)滑动。题四:小功同学在测标有“2.5 V”字样的小灯泡功率试验时,他的电路已经连成如下图甲所示。(1)请你用笔画线替代导线,帮他把电压表对的连入电路,连线不能交叉。在连接好电路后,要先将滑动变阻器滑片 P 移至____端(选填“A”或“B”)后,开关才能____。(2)假如用干电池作电源,他至少要用 节。(3)图乙是根据试验数据绘制成的 I – U 图像。当 P 在某位置时,电压表达数为 1.5 V,灯泡电阻为____Ω,灯泡发光_ (选填“较暗”或“较亮”);要使灯正常发光,应将滑片 P 向____端(选填“A”或“B”)移动,灯泡的额定功率为_ ___W.(4)小功同学还想粗约测量自己家里微波炉工作时的电功率,除了用秒表外,你认为还需要____ 。题五:如图甲所示是小刚“测小灯泡电功率”的试验电路。其中电源电压为 6 V,小灯泡额定电压为 2.5 V、电阻约为 l0 Ω,滑动变阻器有 A ...
