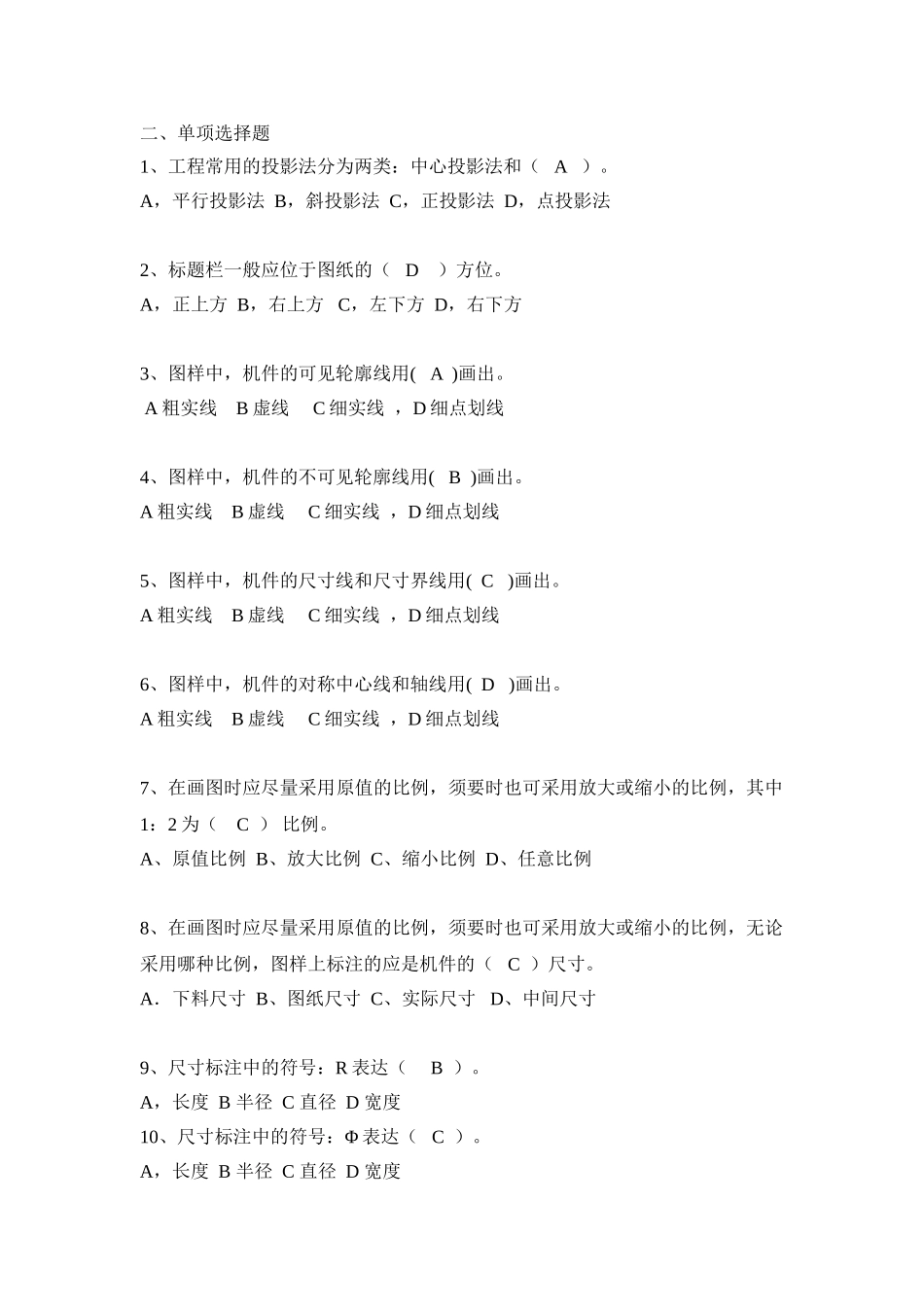

二、单项选择题1、工程常用的投影法分为两类：中心投影法和（ A ）。A，平行投影法 B，斜投影法 C，正投影法 D，点投影法2、标题栏一般应位于图纸的（ D ）方位。A，正上方 B，右上方 C，左下方 D，右下方3、图样中，机件的可见轮廓线用( A )画出。 A 粗实线 B 虚线 C 细实线 ，D 细点划线 4、图样中，机件的不可见轮廓线用( B )画出。A 粗实线 B 虚线 C 细实线 ，D 细点划线 5、图样中，机件的尺寸线和尺寸界线用( C )画出。A 粗实线 B 虚线 C 细实线 ，D 细点划线 6、图样中，机件的对称中心线和轴线用( D )画出。A 粗实线 B 虚线 C 细实线 ，D 细点划线 7、在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2 为（ C ） 比例。A、原值比例 B、放大比例 C、缩小比例 D、任意比例8、在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，无论采用哪种比例，图样上标注的应是机件的（ C ）尺寸。A．下料尺寸 B、图纸尺寸 C、实际尺寸 D、中间尺寸9、尺寸标注中的符号：R 表达（ B ）。A，长度 B 半径 C 直径 D 宽度10、尺寸标注中的符号：Φ 表达（ C ）。A，长度 B 半径 C 直径 D 宽度11、在机械制图中选用规定的线型，虚线是用于（ A ）的绘制。A 不可见轮廓 B 可见轮廓 C 轴线 D 尺寸线12、在机械制图中选用规定的线型绘图，细点划线用于（ C ）的绘制。A 不可见轮廓 B 可见轮廓 C 轴线 D 尺寸线13、在机械制图中选用规定的线型绘图，粗实线线是用 于（ B ）的绘制。A 不可见轮廓 B 可见轮廓 C 轴线 D 尺寸线14．当直线垂直于投影面时，其投影为一点 ，这种性质叫（ D ）。A，类似性 B 真实性 C 垂直性 D 集聚性 15．与一种投影面垂直的直线，一定与其他两个投影面平行，这样的直线称为投影面的（ B ）。A、平行线 B 垂直线 C 倾斜线 D 任意位置线16、立体被平面截切所产生的表面交线称为（ B ）。A 相贯线 B 截交线 C，母线 D 轮廓线17、两立体相交所产生的表面交线称为（ A ）。 A 相贯线 B 截交线 C，母线 D 轮廓线18、角度的尺寸数字一律按 （ A ） 位置书写。A 水平 B 垂直 C 倾斜 D 任意19、平面体的截交线为封闭的 （ D ），其形状取决于截平面所截到的棱边个数和交到平面的状况。A 立体图形 B 直线 C 回转体图形 D 平面图形...
