2025年《数字系统设计》数字式竞赛抢答器

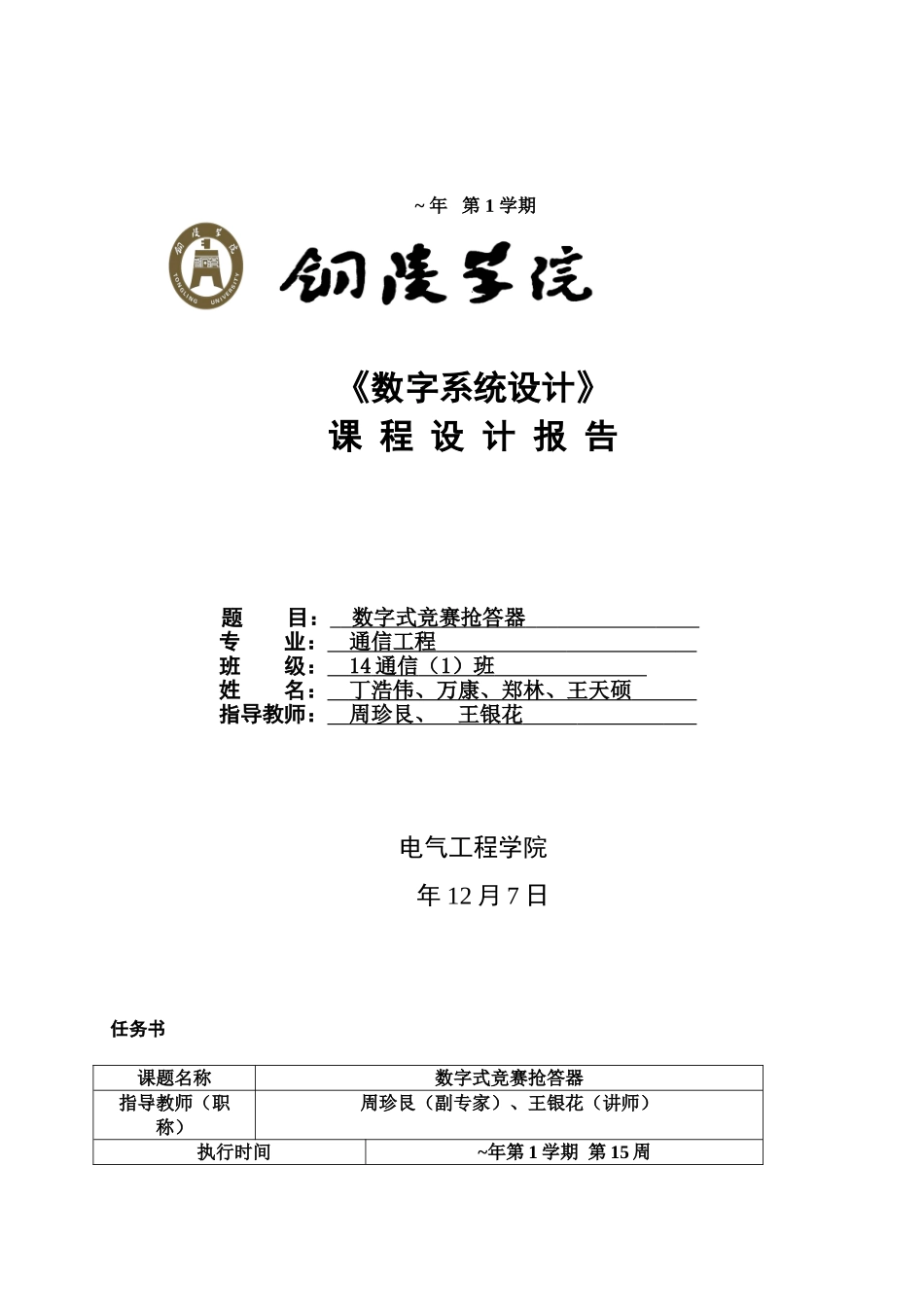

2025年《数字系统设计》数字式竞赛抢答器_第1页
1/29
2025年《数字系统设计》数字式竞赛抢答器_第2页
2/29
2025年《数字系统设计》数字式竞赛抢答器_第3页
3/29
~ 年 第 1 学期《数字系统设计》课 程 设 计 报 告题 目: 数字式竞赛抢答器 专 业: 通信工程 班 级: 14 通信 ( 1 )班 姓 名: 丁浩伟、万康、郑林、王天硕 指导教师: 周珍艮、 王银花 电气工程学院 年 12 月 7 日任务书课题名称数字式竞赛抢答器指导教师(职称)周珍艮(副专家)、王银花(讲师) 执行时间~年第 1 学期 第 15 周学生姓名学号承担任务丁浩伟1409131006电路设计万康1409131026电路设计郑林1409131043查找资料、绘制原理图王天硕1409131029编写设计汇报设计目的(1)理解抢答器的设计原理 (2)掌握其外围电路的设计与重要性能参数测试措施 (3)掌握抢答器的设计措施与电子线路系统的装调技术设计规定(1)设计一种可容纳 6 组(或 4 组)参赛的数字式抢答器,每组设一种按钮,供抢答使用。(2)抢答器具有第一信号鉴别和锁存功能,使除第一抢答者外的按钮不起作用。(3)设置一种主持人“复位”按钮。(4)主持人复位后,开始抢答,第一信号鉴别锁存电路得到信号后,有指示灯显示抢答组别,扬声器发出 2~3 秒的音响。(5)设置一种计分电路,每组开始预置 100 分,由主持人记分,答对一次加 10 分,答错一次减 10 分。数字式竞赛抢答器摘 要数字抢答器由主体电路与扩展电路构成。优先编码电路、锁存器、译码电路将参赛队的输入信号在显示屏上输出;用控制电路和主持人开关启动报警电路,以上两部分构成主体电路。通过定期电路和译码电路将秒脉冲产生的信号在显示屏上输出实现计时功能,构成扩展电路。通过布线、焊接、调试等工作后数字抢答器成形。单片机体积小价格低,应用便,稳定可靠。单片机将诸多任务交给了软件编程去实现,大大简化了外围硬件电路,使外围电路的实现简单以便。单片机系统的硬件构造予以了抢答系统“身躯”,而单片机的应用程序赋予了其新的“生命”,使其在老式的抢答器面前具有电路简单、成本低、运行可靠等特色。对于抢答器我们大家都懂得那是用于选手做抢答题时用的,选手进行抢答,抢到题的选手来回答问题。抢答器不仅考验选手的反应速度同步也规定选手具有足够的知识面和一定的勇气。选手们都站在同一种起跑线上,体现了公平公正的原则。 关键字:抢答电路、定期电路、报警电路目录第 1 章 电路原理与设计过程....................................................51.1 电路的基本功能.................................................
