2025年PSCAD的电力系统仿真大作业

2025年PSCAD的电力系统仿真大作业_第1页
1/4
2025年PSCAD的电力系统仿真大作业_第2页
2/4
2025年PSCAD的电力系统仿真大作业_第3页
3/4

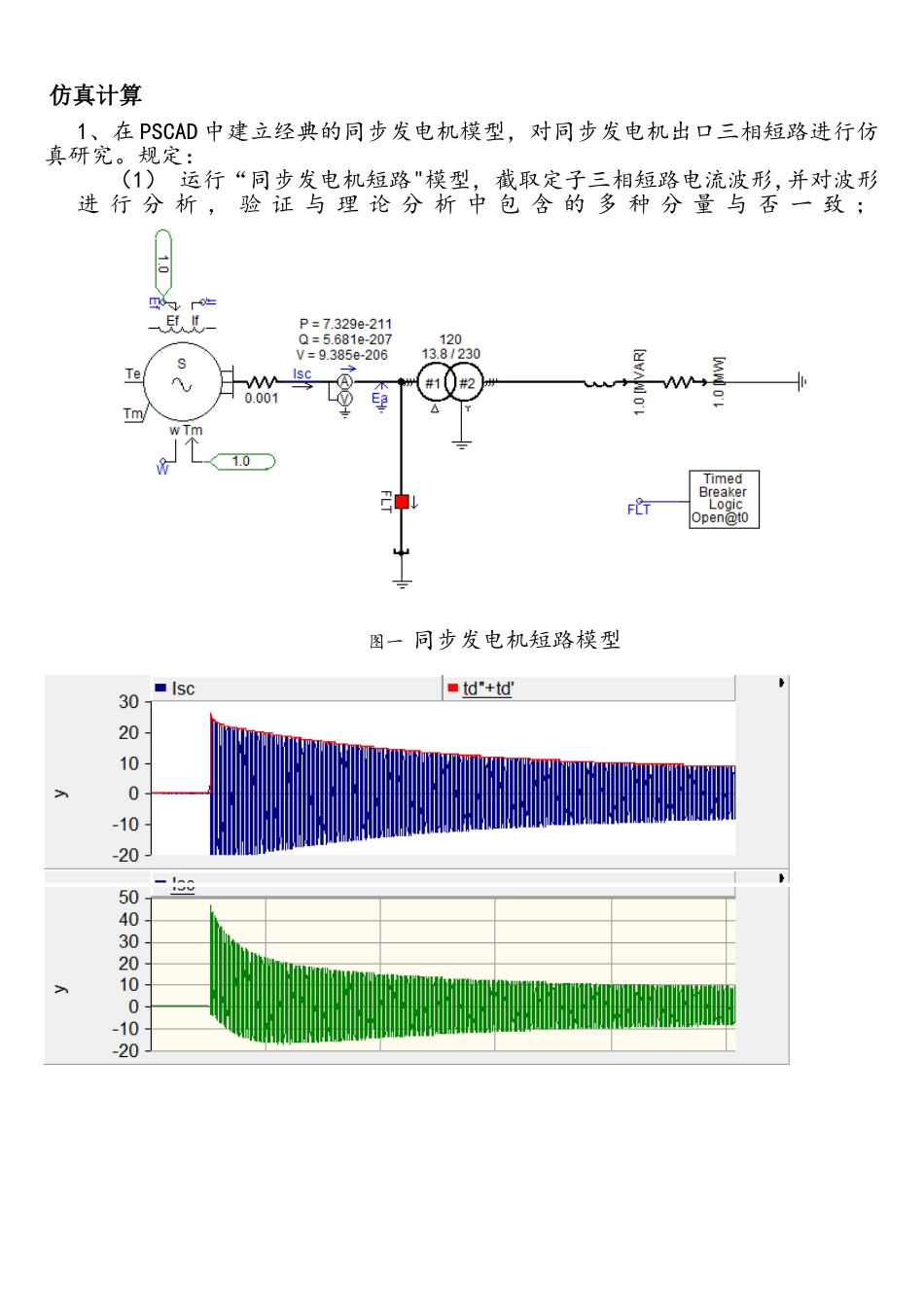

仿真计算1、在 PSCAD 中建立经典的同步发电机模型,对同步发电机出口三相短路进行仿真研究。规定:(1) 运行“同步发电机短路"模型,截取定子三相短路电流波形,并对波形进 行 分 析 , 验 证 与 理 论 分 析 中 包 含 的 多 种 分 量 与 否 一 致 ;图一 同步发电机短路模型图二、定子三相短路电流 定子三相短路电流中具有直流分量和交流分量,其中周期分量会衰减。三相短路电流直流分量大小不等,但衰减规律相似,均按指数规律衰减,衰减时间常数为 Ta,由定子回路电阻和等值电感决定,大概在0。2s。交流分量也按指数规律衰减,它包括两个衰减时间常数,分为次暂态过程、暂态过程和稳态过程。(2) 修改电抗参数 Xd(Xd’,X’’d),增长或者减小,截取定子三相电流,并与第一步成果对比分析;图一是 Xd`=0。314 p.u,Xd``=0.280 p。u 状况下的定子电流波形;图二是Xd`=0.514 p.u, Xd``=0。280 p。u 状况下的定子电流波形。显然,伴随Xd`的增大定子的电流在减少。图三、定子三相短路电流(3) 修改时间常数 Td(Td’,T’’d),增长或者减小,截取定子三相电流,并与第一步成果对比分析。参 数 Td’=6.55s ,Td”=0.039s 时 定 子 电 流 如 图 一 所 示 ; 当 参 数 变 为Td'=3.55s ,Td”=0.039s 是定子电流如图三所示,显然图四、定子三相短路电流2、运用暂态仿真软件对下面的简单电网进行建模,对模型中各元件参数进行详细阐明,并进行短路计算。将故障点的电流电压波形及线路 M 端的电流电压波形、相量图粘贴到课程汇报上。规定:(1)短路类型为①三相故障;② A 相接地;③BC 两相故障。(2)两端系统电势夹角取。(3)故障点设置为线路 MN 中点(25km 处).(4)仿真成果包括 M、N 两侧和短路点处的三相电压、电流的瞬时值波形和短路发生后时刻的三相电压、电流相量图.三、课程学习心得通过本课程的学习,你有哪些体会和心得,请写出来。可以从如下几种方面考虑,但不局限于这些方面:通过课程你学到了哪些知识;学会了哪些措施;对电力系统的认识;对课程的提议等。 课程的开始复习了一下简单的电力系统稳态分析部分,然后就进行了课程的重点就是电力系统的暂态分析,其中包括 PARK 变换 、标么值下的磁链方程和电压方程、同步发电机多种电势的体现式 、发电机阻抗的概述、(次)暂态电抗和(次)暂态电势、发电机三相短路电流、对称分量法 、叠加定理、电力系统简单...
