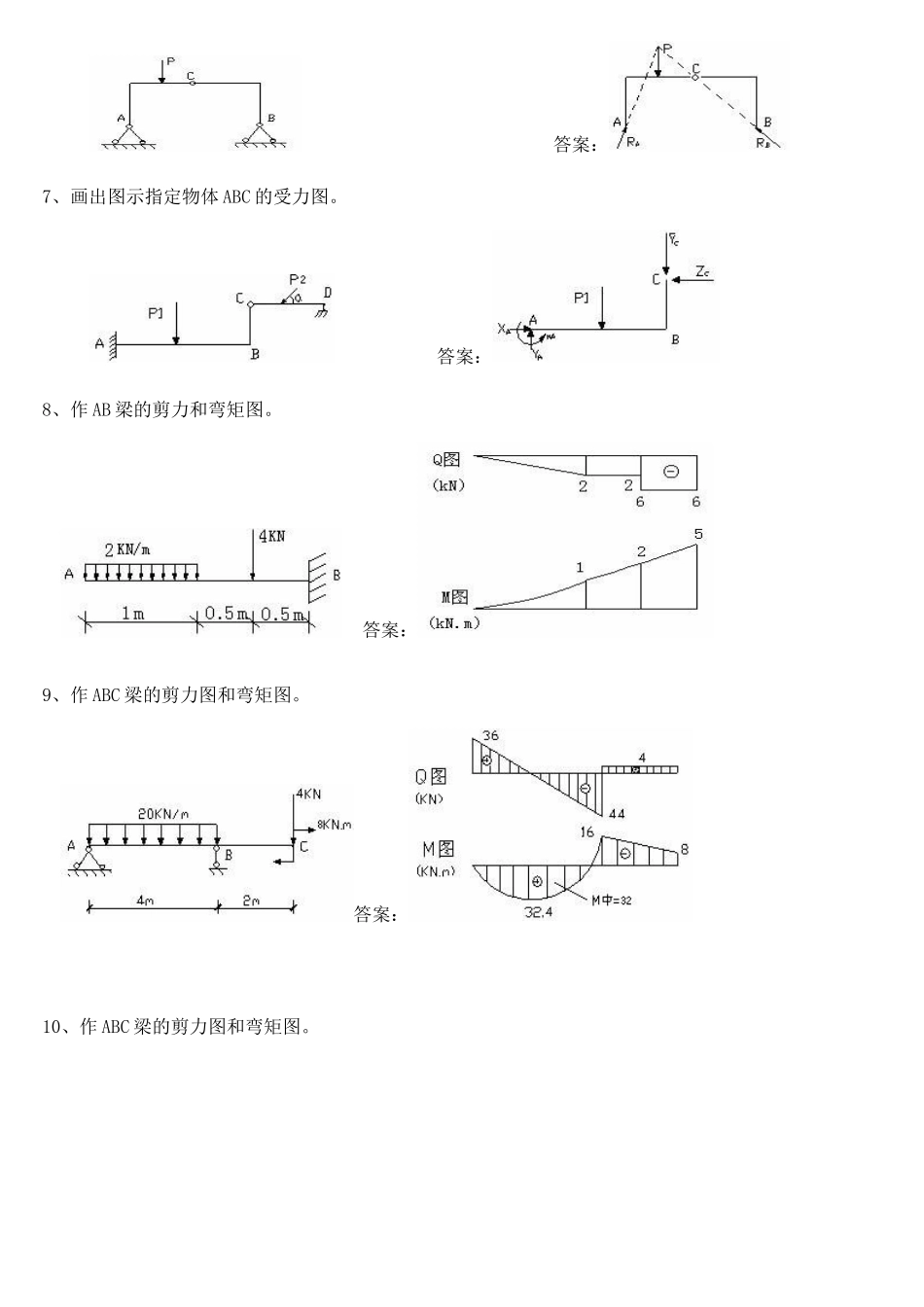

2348 电大建筑力学作图、计算题汇总二、做图题1、画出梁 ABC 的受力图。 答案： 2、画出三铰拱 ABC 整体的受力图。（用三力汇交定理） 答案： 3、画梁 AB 的受力图。 答案： 4、画出构件 ABC 的受力图。（用三力汇交定理） 答案： 5、画出 AB 梁的受力图。 答案： 6、用三力汇交定理画图示刚架整体的受力图。 答案： 7、画出图示指定物体 ABC 的受力图。 答案： 8、作 AB 梁的剪力和弯矩图。 答案：9、作 ABC 梁的剪力图和弯矩图。 答案： 10、作 ABC 梁的剪力图和弯矩图。答案： 11、作 ABC 梁的剪力图和弯矩图。 答案： 12、作图示 AB 梁的剪力图和弯矩图。答案： 13、作图示梁的 Q 图和 M 图。答案：14、作图示梁的 Q 图和 M 图。答案：四、计算机题1．计算下图所示桁架的支座反力及 1、2 杆的轴力。（10 分）(1) 求支座反力由得，即由得，由得，(2).求杆 1、2 的轴力由结点Ａ的平衡条件，得（拉）由截面法的平衡条件，得2．画出下图所示外伸梁的内力图（10 分）。 (1) 求支座反力由 ，得 即由，得（2）画剪力图和弯矩图 3、用力矩分派法计算图（a）所示持续梁，并画 M 图。固端弯矩表见图（b）和图（c）所示。（20 分）（1）计算转动刚度和分派系数， ，， ，（2）计算固端弯矩（3）分派与传递（4）画弯矩图（）1 ．如图 2（a）所示桁架，试求 a、b 两杆的轴力。[解]（1）求支座反力 由 可得FAy=20kN↑（ ）由 可得FBy=40kN↑（ ）（2）求杆 a 和杆 b 的轴力 以截面Ⅰ—Ⅰ截取桁架左半部分为脱离体，画受力图如图2（b）所示。这时脱离体上共有四个未知力，而平衡方程只有三个，不能解算。为此再取结点 E 为脱离体，画受力图，如图 2（c）所示。找出 FNa和 FNc的关系。由投影方程 得再由截面Ⅰ—Ⅰ用投影方程 图 2 得 （压） 然后，由 得（压）2．运用微分关系作图示外伸梁的内力图。[解]（1）计算支座反力 由 得FAy=8kN↑（ ）由 得FCy=20kN↑（ ）根据本例梁上荷载作用的状况，应分 AB、BC、CD 三段作内力图。（2）作 FQ图AB 段：梁上无荷载，FQ图应为一水平直线，通过 FQA 右= FAy=8kN 即可画出此段水平线。BC 段：梁上无荷载，FQ图也为一水平直线，通过 FQB 右= FAy—FP=8—20=—12kN，可画出。 在 B 截面处有集中力 FP，FQ由+8kN 突变到—12kN，（突变值 8+12=20 kN=FP）。 CD 段：梁上荷载 q=常数＜0，FQ图...
