2025年MD工程师考试题目

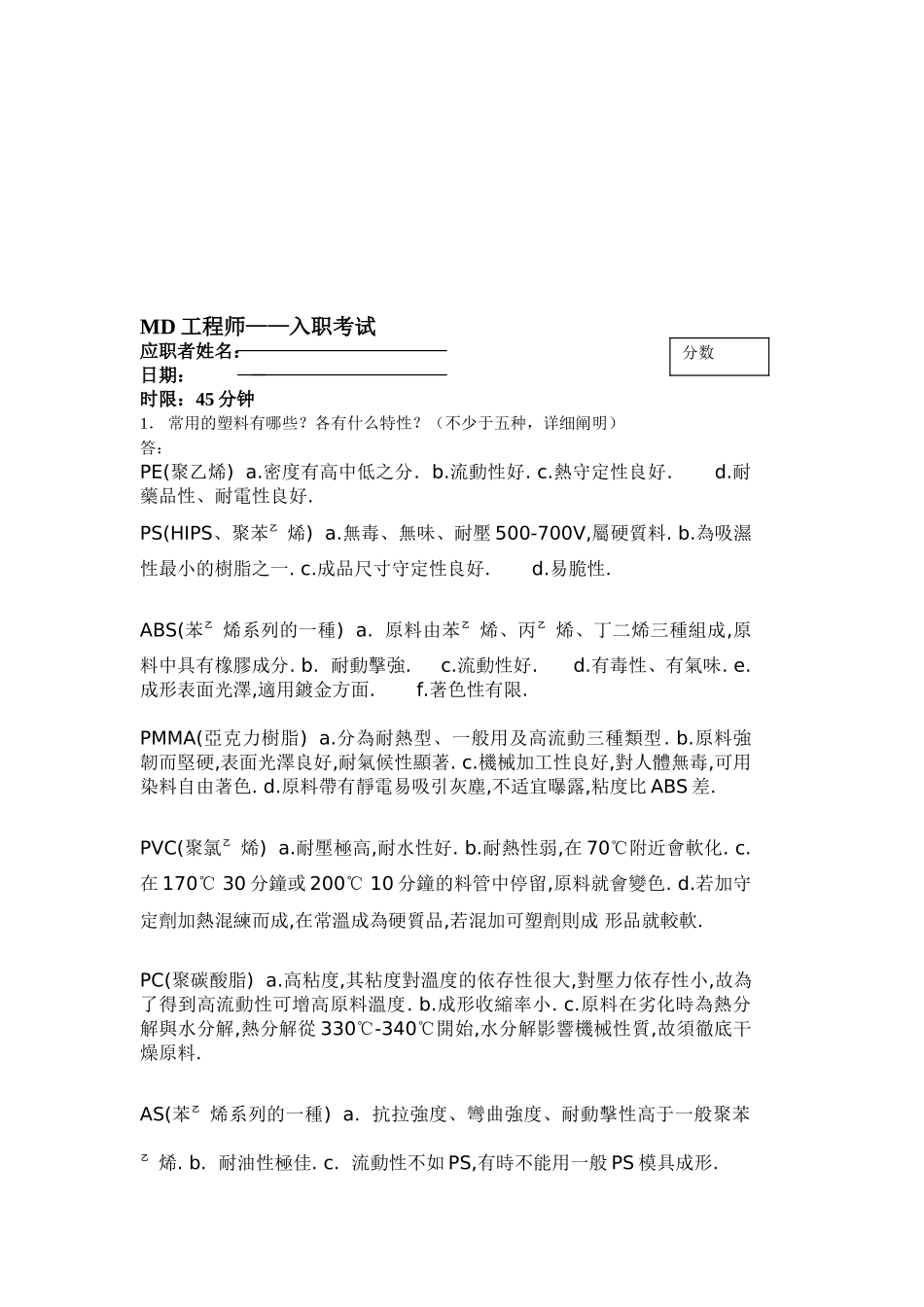

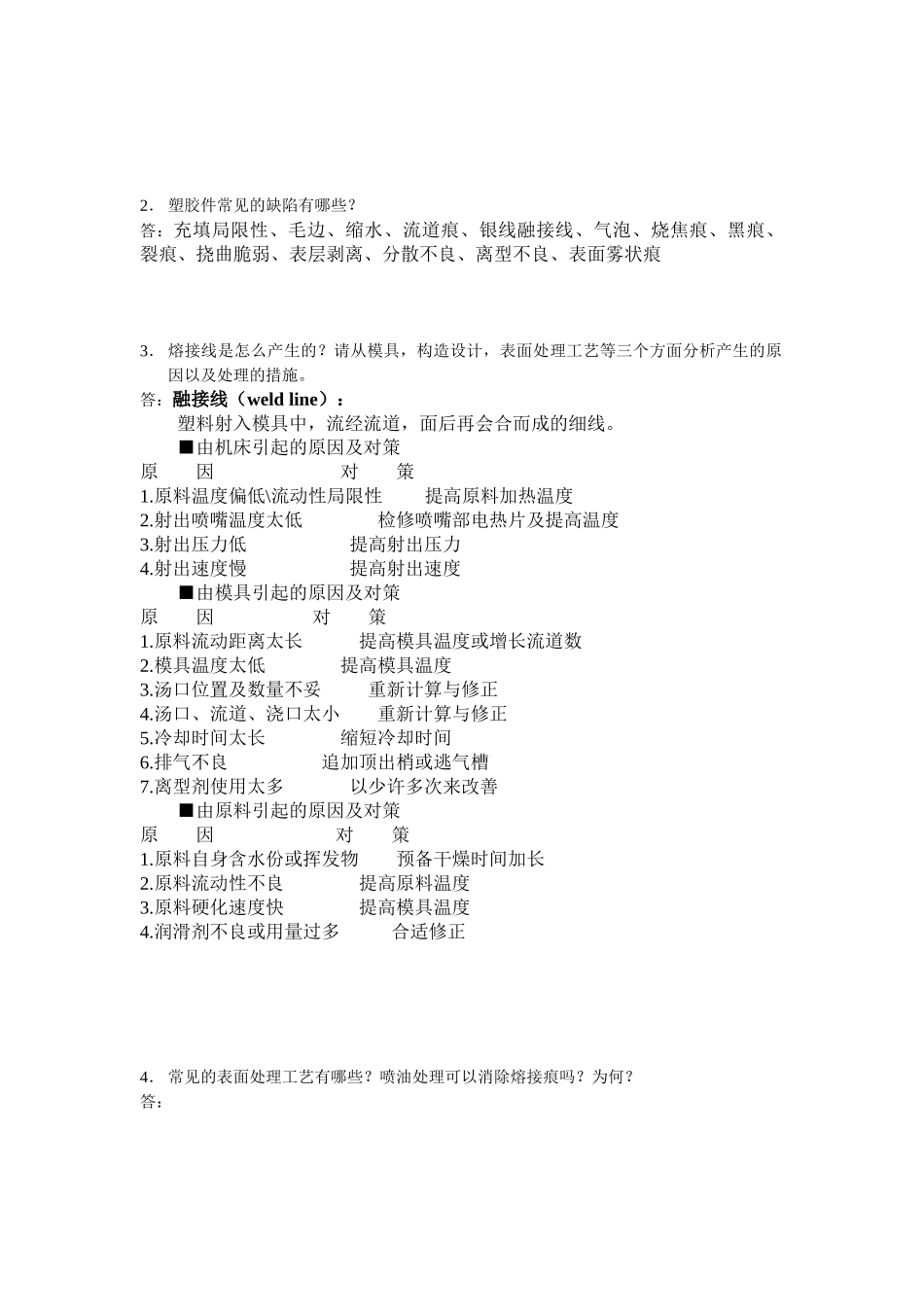

MD 工程师——入职考试应职者姓名： 日期： 时限：45 分钟1． 常用的塑料有哪些？各有什么特性？（不少于五种，详细阐明）答：PE(聚乙烯) a.密度有高中低之分. b.流動性好. c.熱守定性良好. d.耐藥品性、耐電性良好.PS(HIPS、聚苯㆚烯) a.無毒、無味、耐壓 500-700V,屬硬質料. b.為吸濕性最小的樹脂之一. c.成品尺寸守定性良好. d.易脆性.ABS(苯㆚烯系列的一種) a. 原料由苯㆚烯、丙㆚烯、丁二烯三種組成,原料中具有橡膠成分. b. 耐動擊強. c.流動性好. d.有毒性、有氣味. e.成形表面光澤,適用鍍金方面. f.著色性有限.PMMA(亞克力樹脂) a.分為耐熱型、一般用及高流動三種類型. b.原料強韌而堅硬,表面光澤良好,耐氣候性顯著. c.機械加工性良好,對人體無毒,可用染料自由著色. d.原料帶有靜電易吸引灰塵,不适宜曝露,粘度比 ABS 差.PVC(聚氯㆚烯) a.耐壓極高,耐水性好. b.耐熱性弱,在 70℃附近會軟化. c.在 170℃ 30 分鐘或 200℃ 10 分鐘的料管中停留,原料就會變色. d.若加守定劑加熱混練而成,在常溫成為硬質品,若混加可塑劑則成 形品就較軟.PC(聚碳酸脂) a.高粘度,其粘度對溫度的依存性很大,對壓力依存性小,故為了得到高流動性可增高原料溫度. b.成形收縮率小. c.原料在劣化時為熱分解與水分解,熱分解從 330℃-340℃開始,水分解影響機械性質,故須徹底干燥原料.AS(苯㆚烯系列的一種) a. 抗拉強度、彎曲強度、耐動擊性高于一般聚苯㆚烯. b. 耐油性極佳. c. 流動性不如 PS,有時不能用一般 PS 模具成形.分数 2． 塑胶件常见的缺陷有哪些？答：充填局限性、毛边、缩水、流道痕、银线融接线、气泡、烧焦痕、黑痕、裂痕、挠曲脆弱、表层剥离、分散不良、离型不良、表面雾状痕 3． 熔接线是怎么产生的？请从模具，构造设计，表面处理工艺等三个方面分析产生的原因以及处理的措施。答：融接线（weld line）： 塑料射入模具中，流经流道，面后再会合而成的细线。 ■由机床引起的原因及对策 原 因 对 策1.原料温度偏低\流动性局限性 提高原料加热温度2.射出喷嘴温度太低 检修喷嘴部电热片及提高温度3.射出压力低 提高射出压力4.射出速度慢 提高射出速度 ■由模具引起的原因及对策 原 因 对 策1.原料流动距离太长 提高模具温度或增长流道数2.模具温度太低 提高模具温度3.汤口位置及数量不妥 重新计算与修正4.汤口、流道、浇口太小 重新计算与修正5.冷却时间太长 缩短冷却时间6.排...
