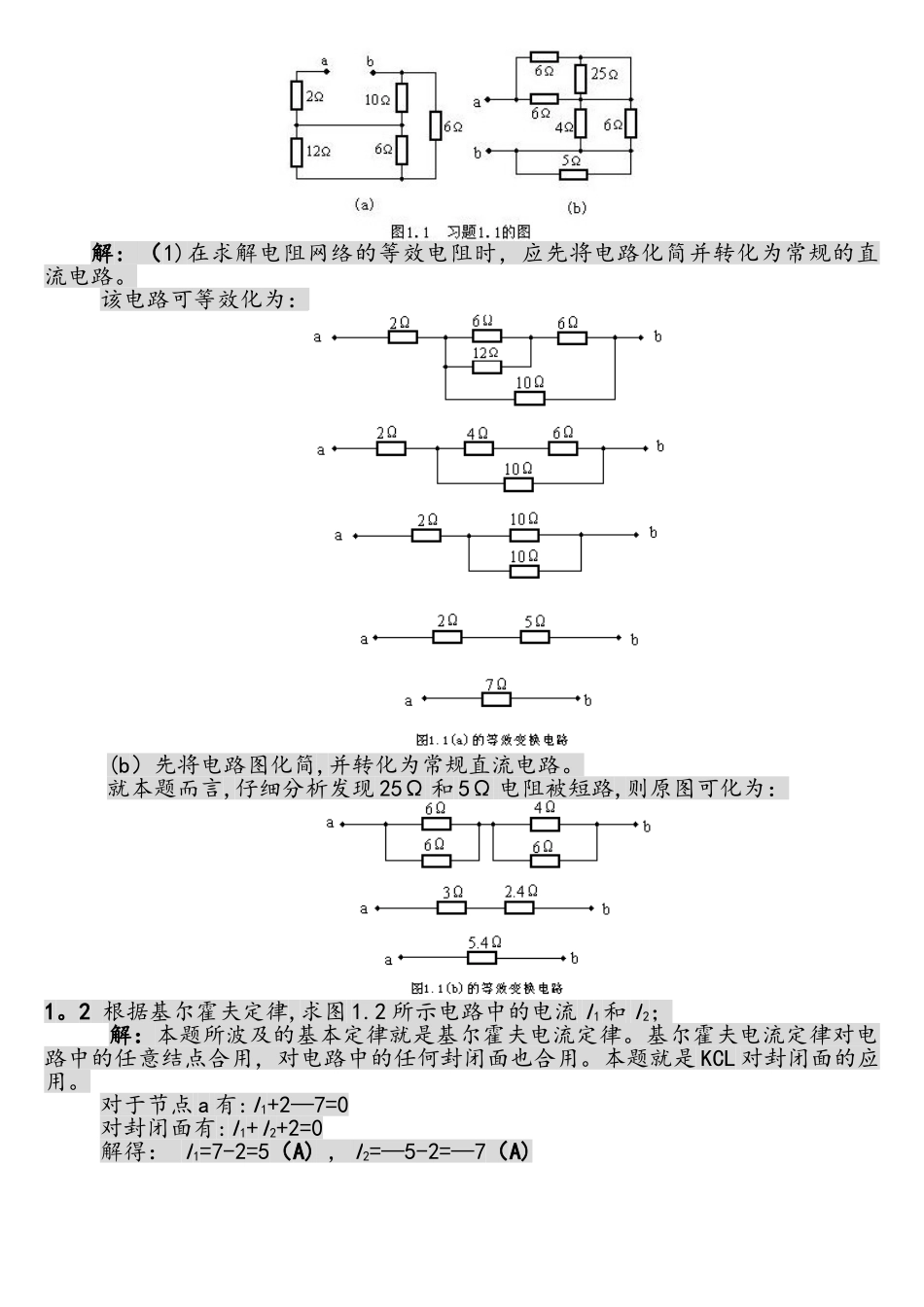

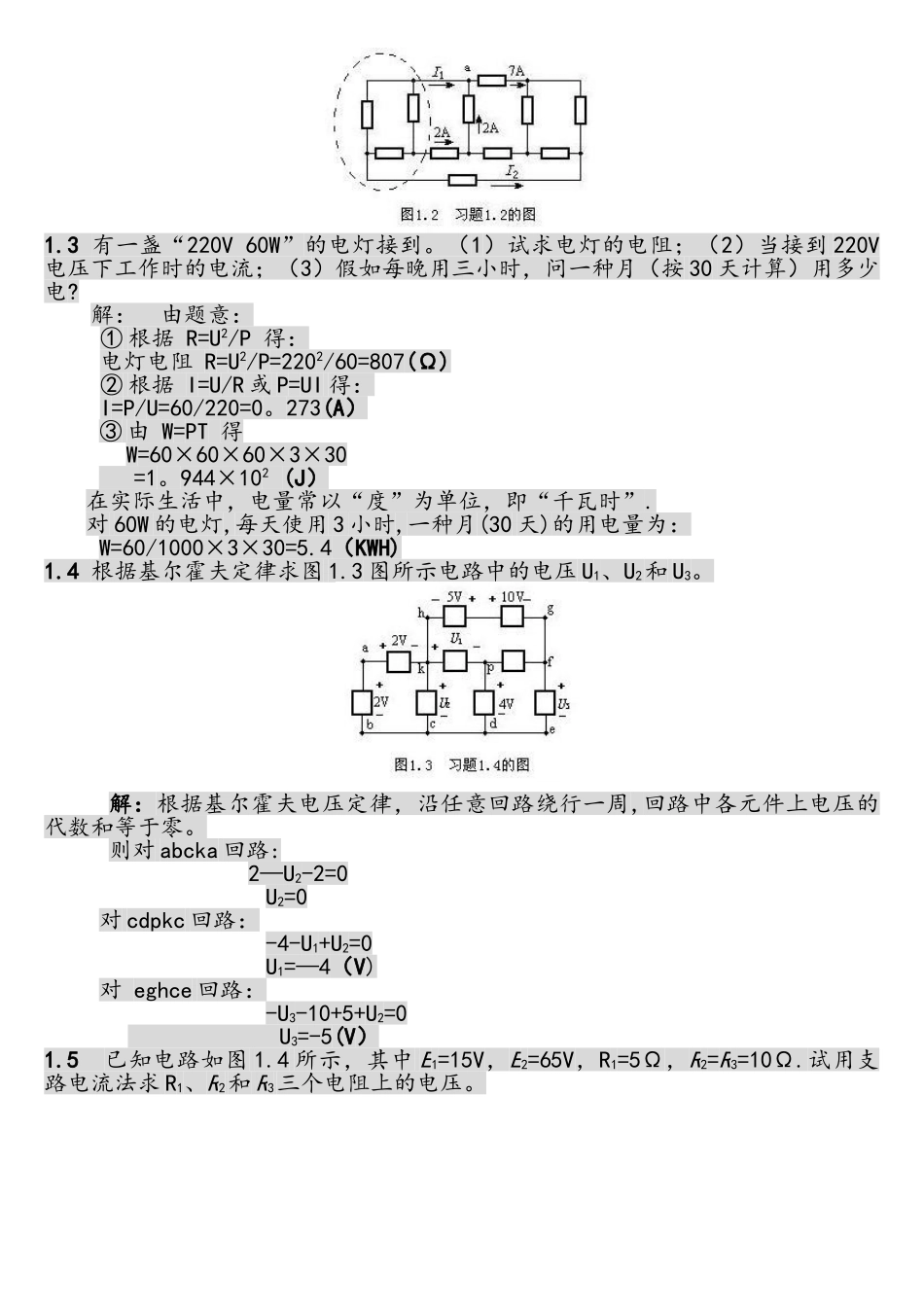

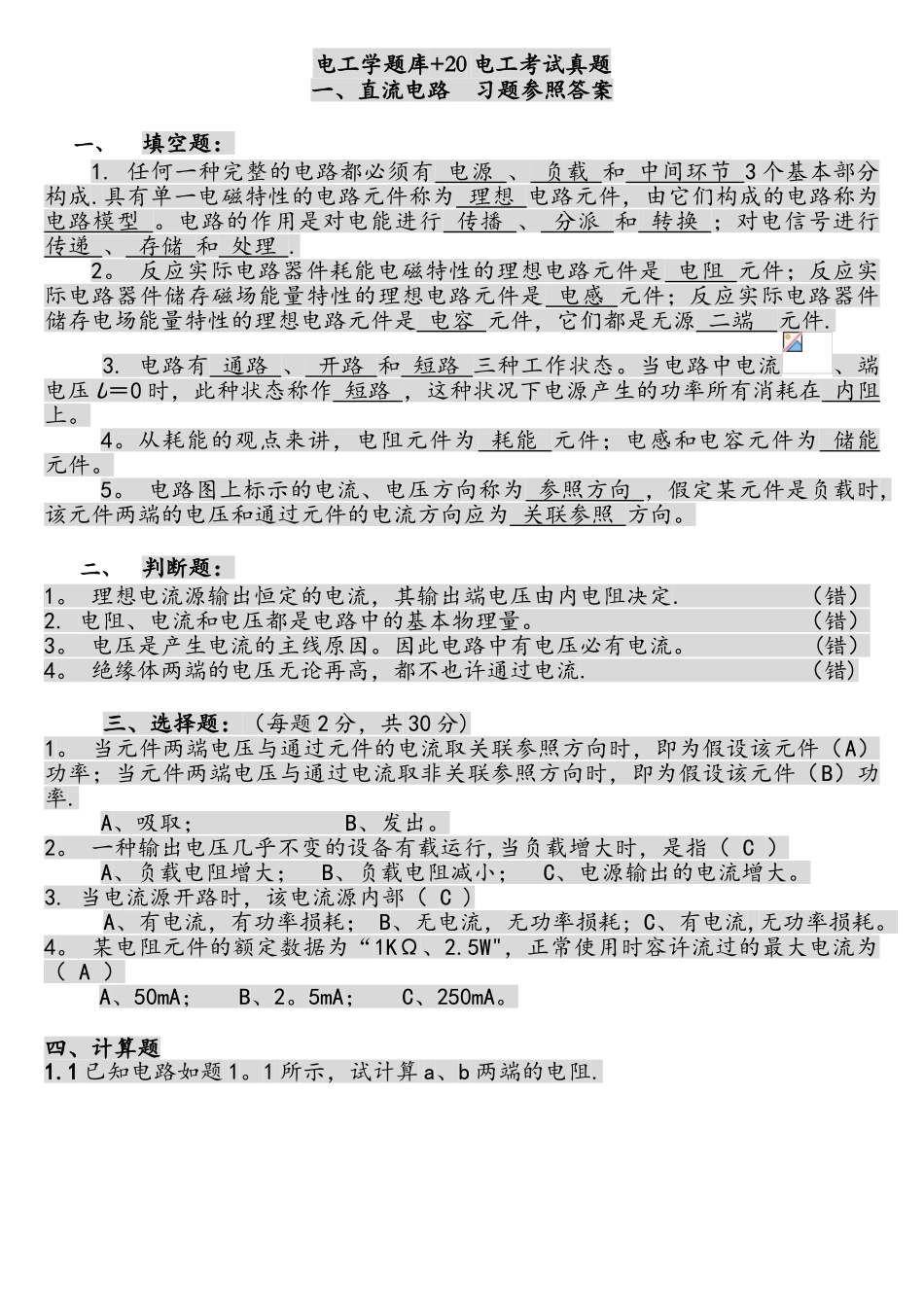

电工学题库+20 电工考试真题一、直流电路 习题参照答案一、填空题：1. 任何一种完整的电路都必须有 电源 、 负载 和 中间环节 3 个基本部分构成.具有单一电磁特性的电路元件称为 理想 电路元件，由它们构成的电路称为 电路模型 。电路的作用是对电能进行 传播 、 分派 和 转换 ；对电信号进行 传递 、 存储 和 处理 .2。 反应实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反应实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反应实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件.3. 电路有 通路 、 开路 和 短路 三种工作状态。当电路中电流、端电压 U＝0 时，此种状态称作 短路 ，这种状况下电源产生的功率所有消耗在 内阻 上。4。从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。5。 电路图上标示的电流、电压方向称为 参照方向 ，假定某元件是负载时,该元件两端的电压和通过元件的电流方向应为 关联参照 方向。二、判断题：1。 理想电流源输出恒定的电流，其输出端电压由内电阻决定. （错）2. 电阻、电流和电压都是电路中的基本物理量。 （错）3。 电压是产生电流的主线原因。因此电路中有电压必有电流。 (错）4。 绝缘体两端的电压无论再高，都不也许通过电流. （错)三、选择题：（每题 2 分，共 30 分)1。 当元件两端电压与通过元件的电流取关联参照方向时，即为假设该元件（A）功率；当元件两端电压与通过电流取非关联参照方向时，即为假设该元件（B）功率.A、吸取； B、发出。2。 一种输出电压几乎不变的设备有载运行,当负载增大时，是指（ C ）A、负载电阻增大； B、负载电阻减小； C、电源输出的电流增大。3. 当电流源开路时，该电流源内部（ C )A、有电流，有功率损耗； B、无电流，无功率损耗; C、有电流,无功率损耗。4。 某电阻元件的额定数据为“1KΩ、2.5W"，正常使用时容许流过的最大电流为（ A ）A、50mA； B、2。5mA； C、250mA。四、计算题1.1 已知电路如题 1。1 所示，试计算 a、b 两端的电阻.解: （1)在求解电阻网络的等效电阻时，应先将电路化简并转化为常规的直流电路。该电路可等效化为：(b）先将电路图化简,并转化为常规直流电路。 就本题而言,仔细分析发现 25Ω 和 5Ω 电阻被短路,则原图可化为：1。2 根据基尔霍夫定律,求图 1.2 所示...
