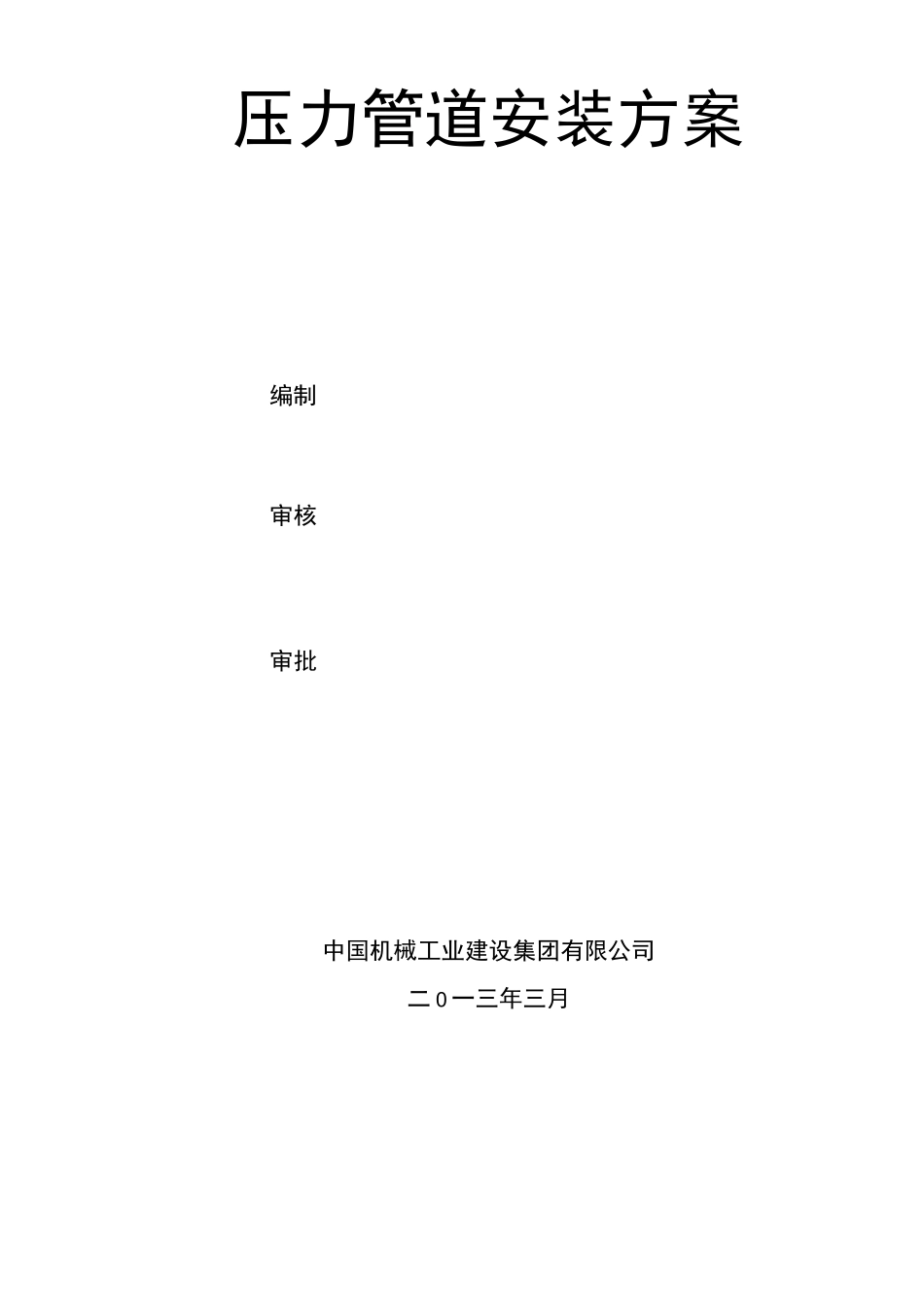

压力管道安装工程施工组织设计方案

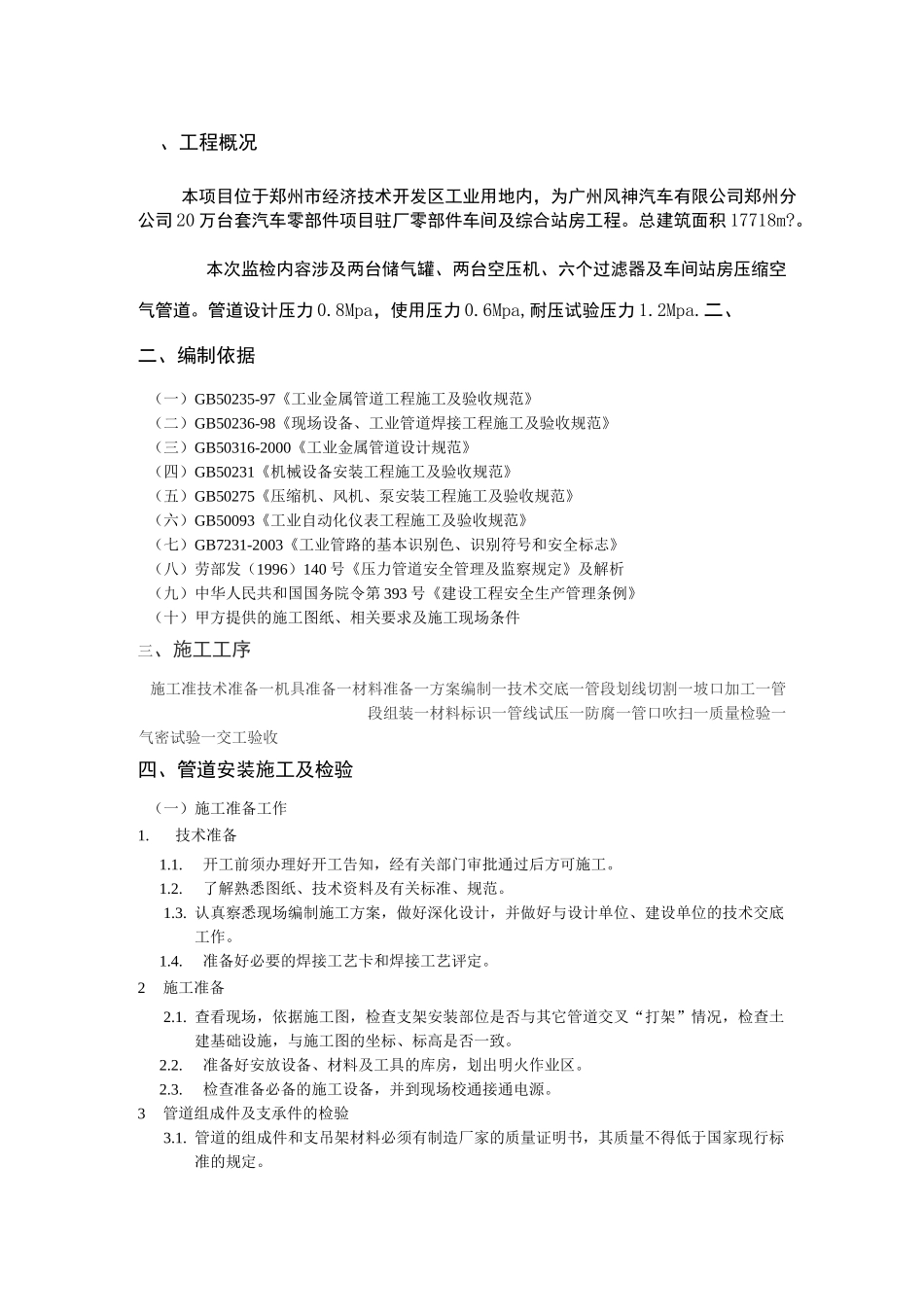

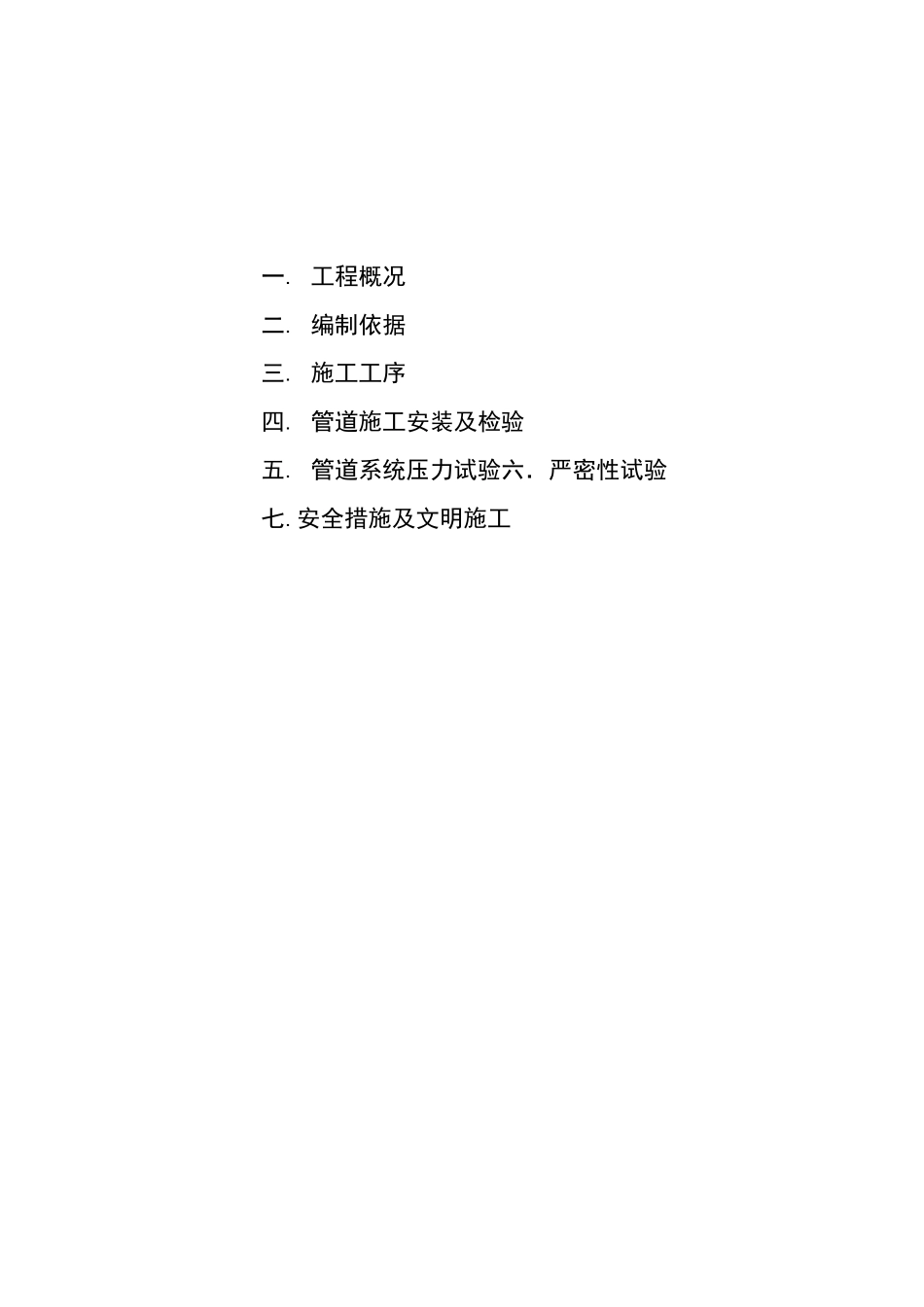

压力管道安装方案编制审核审批中国机械工业建设集团有限公司二 0 一三年三月一. 工程概况二. 编制依据三. 施工工序四. 管道施工安装及检验五. 管道系统压力试验六．严密性试验七.安全措施及文明施工、工程概况本项目位于郑州市经济技术开发区工业用地内，为广州风神汽车有限公司郑州分公司 20 万台套汽车零部件项目驻厂零部件车间及综合站房工程。总建筑面积 17718m?。本次监检内容涉及两台储气罐、两台空压机、六个过滤器及车间站房压缩空气管道。管道设计压力 0.8Mpa，使用压力 0.6Mpa,耐压试验压力 1.2Mpa.二、二、编制依据（一）GB50235-97《工业金属管道工程施工及验收规范》（二）GB50236-98《现场设备、工业管道焊接工程施工及验收规范》（三）GB50316-2000《工业金属管道设计规范》（四）GB50231《机械设备安装工程施工及验收规范》（五）GB50275《压缩机、风机、泵安装工程施工及验收规范》（六）GB50093《工业自动化仪表工程施工及验收规范》（七）GB7231-2003《工业管路的基本识别色、识别符号和安全标志》（八）劳部发（1996）140 号《压力管道安全管理及监察规定》及解析（九）中华人民共和国国务院令第 393 号《建设工程安全生产管理条例》（十）甲方提供的施工图纸、相关要求及施工现场条件三、施工工序施工准技术准备一机具准备一材料准备一方案编制一技术交底一管段划线切割一坡口加工一管段组装一材料标识一管线试压一防腐一管口吹扫一质量检验一气密试验一交工验收四、管道安装施工及检验（一）施工准备工作1.技术准备1.1.开工前须办理好开工告知，经有关部门审批通过后方可施工。1.2.了解熟悉图纸、技术资料及有关标准、规范。1.3. 认真察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的技术交底工作。1.4.准备好必要的焊接工艺卡和焊接工艺评定。2施工准备2.1. 查看现场，依据施工图，检查支架安装部位是否与其它管道交叉“打架”情况，检查土建基础设施，与施工图的坐标、标高是否一致。2.2.准备好安放设备、材料及工具的库房，划出明火作业区。2.3.检查准备必备的施工设备，并到现场校通接通电源。3管道组成件及支承件的检验3.1. 管道的组成件和支吊架材料必须有制造厂家的质量证明书，其质量不得低于国家现行标准的规定。3.2. 管道的组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并进行外观检查。3.3. 外观检查表面质量应无裂纹、缩孔、夹渣、重皮、砂眼、针...
