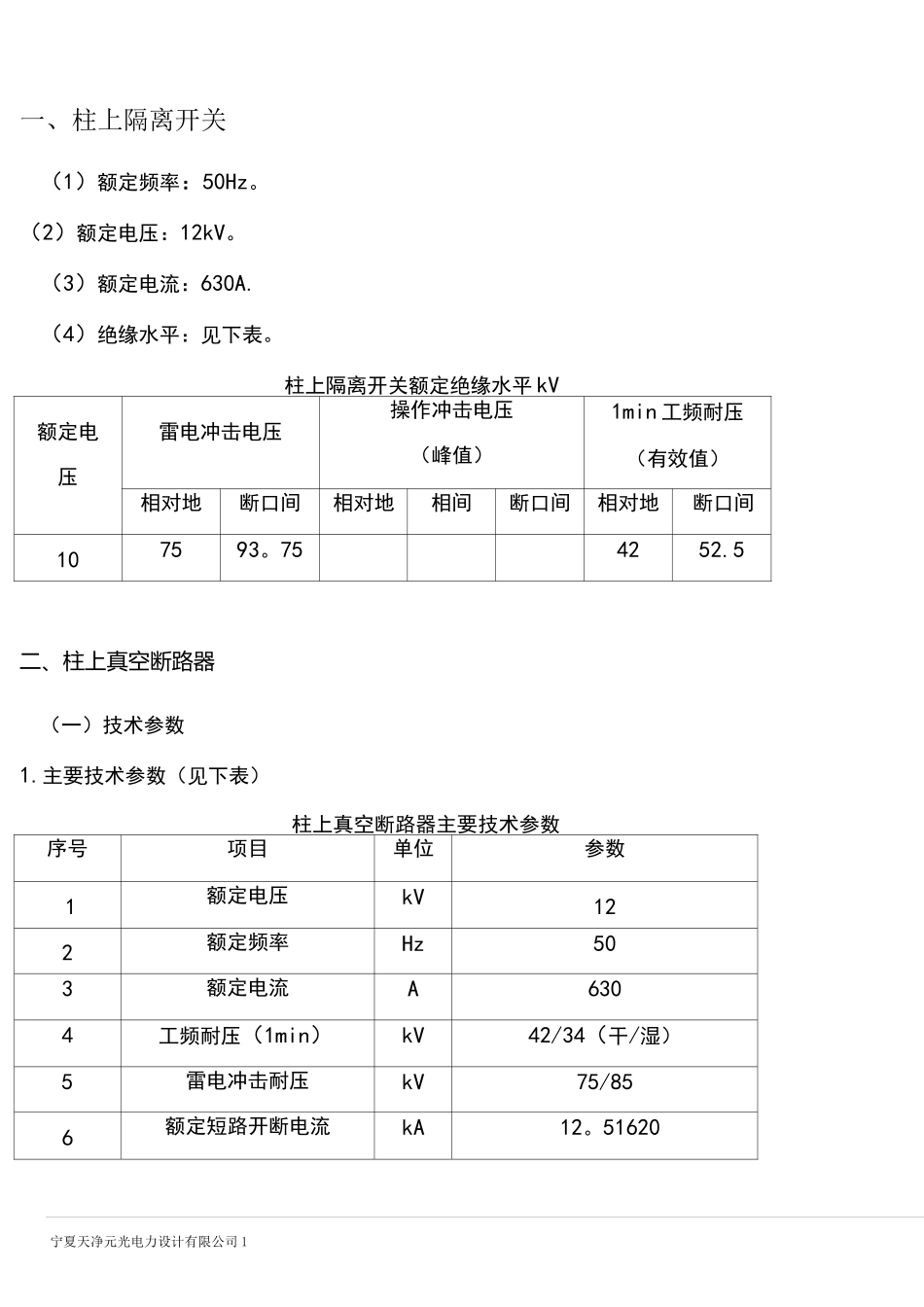

宁夏天净元光电力设计有限公司 1一、柱上隔离开关（1）额定频率：50Hz。（2）额定电压：12kV。（3）额定电流：630A.（4）绝缘水平：见下表。柱上隔离开关额定绝缘水平 kV额定电压雷电冲击电压操作冲击电压（峰值）1min 工频耐压（有效值）相对地断口间相对地相间断口间相对地断口间107593。754252.5二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数序号项目单位参数1额定电压kV122额定频率Hz503额定电流A6304工频耐压（1min）kV42/34（干/湿）5雷电冲击耐压kV75/856额定短路开断电流kA12。51620宁夏天净元光电力设计有限公司 27额定短路关合电流kA31.540508额定峰值耐受电流kA31。540509额定短时耐受电流kA12。5162010操作顺序分 0.3s 合分 180s 合分11额定短路电流开断次数次3012机械寿命次1000013额定操作电压分闸线圈VAC220合闸线圈AC22014过电流脱扣器额定电流A515合闸时间sW0。116分闸时间sW0.0617质量kgW1502.技术规范（1）环境条件1）海拔高度：W3000m。2）最大风速：30m/s。3）环境相对湿度：日平均值 95％；月平均值 90％。4）地震烈度：8 度。5）污秽等级：3 级.（2）使用条件1）系统电压：10kV;系统最高电压：12kV;系统额定频率：50Hz;系统中性点接地方式：非有效。宁夏天净元光电力设计有限公司 32）安装地点：户外.3）安装方式：柱上垂直。（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。2）噪声：户外不大于 55dB.3）操动机构。形式：弹簧机构或永磁电动机构;操作方式：手动操作或电动操作。4）辅助回路。辅助回路应能长期承载 10A 电流，温升不超过 GB/T11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值.辅助触点 10 对，其中 5 对动合触点，5 对动断触点，并能按需要改换。采用阻燃端子，留有 15％备用端子排。5）—次端子.断路器提供连接导线的板式端子，端子受力：水平 750N;垂直 500N；横向400N。断路器端子型式和尺寸应满足 GB/T5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定.6）断路器瓷套的爬电距离不小于 31mm/kV（42kV 以下）。7）接地.每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于 12mm。8）寿命。机械寿命（连续操作不调整）：10000 次；电气寿命：开断 100%额定开断短路电流 30 次.9）每台断路器配有位置...
