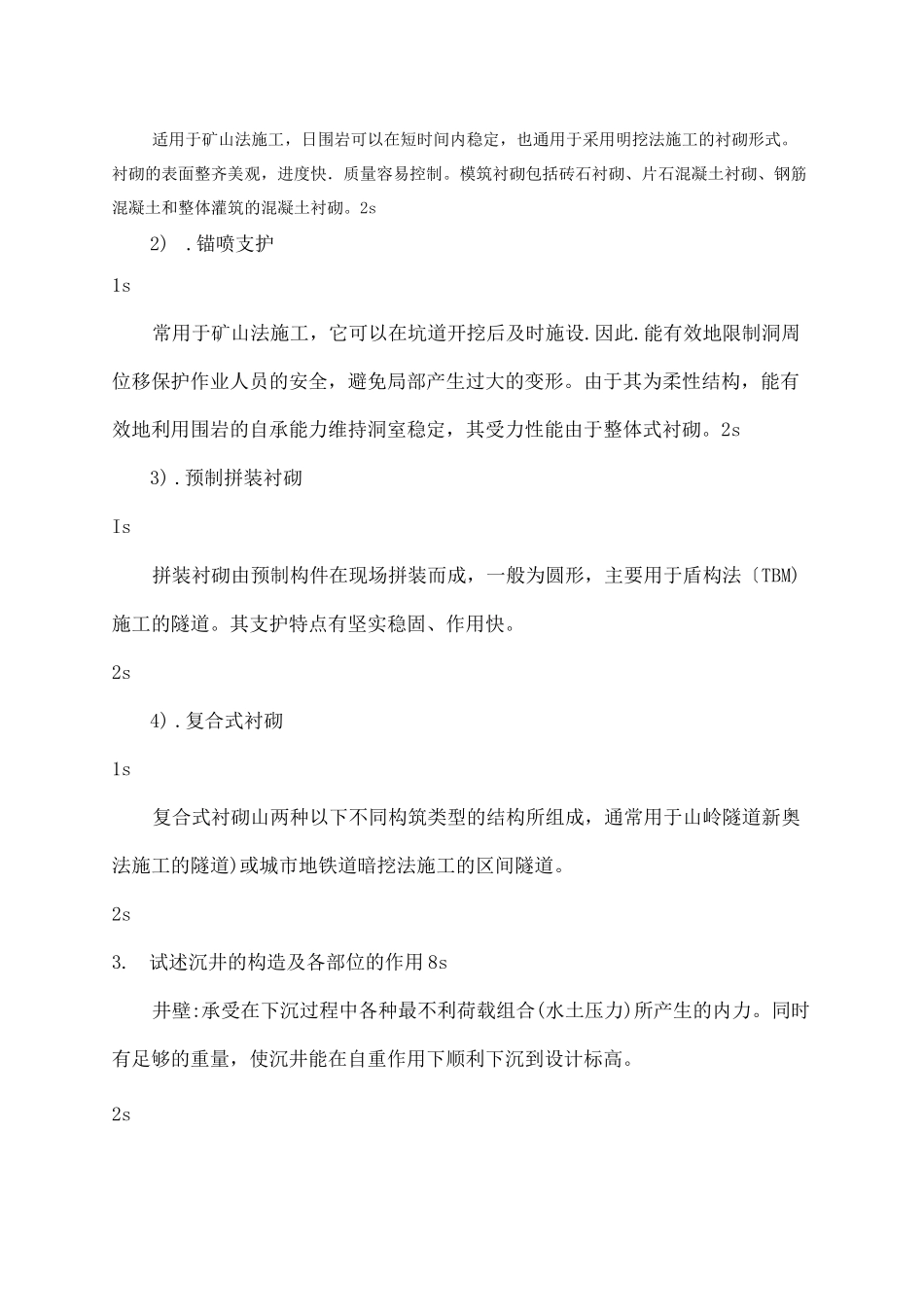

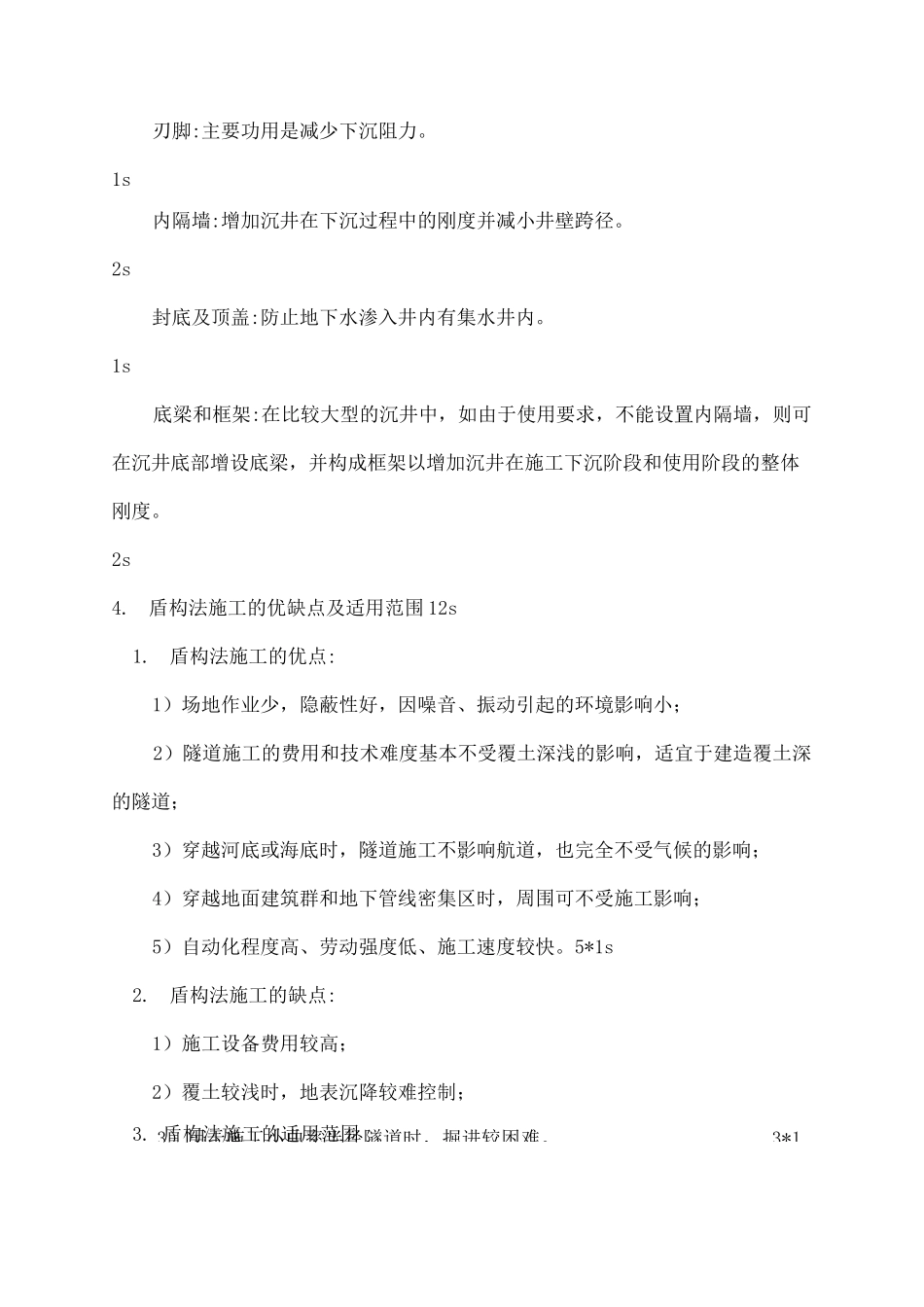

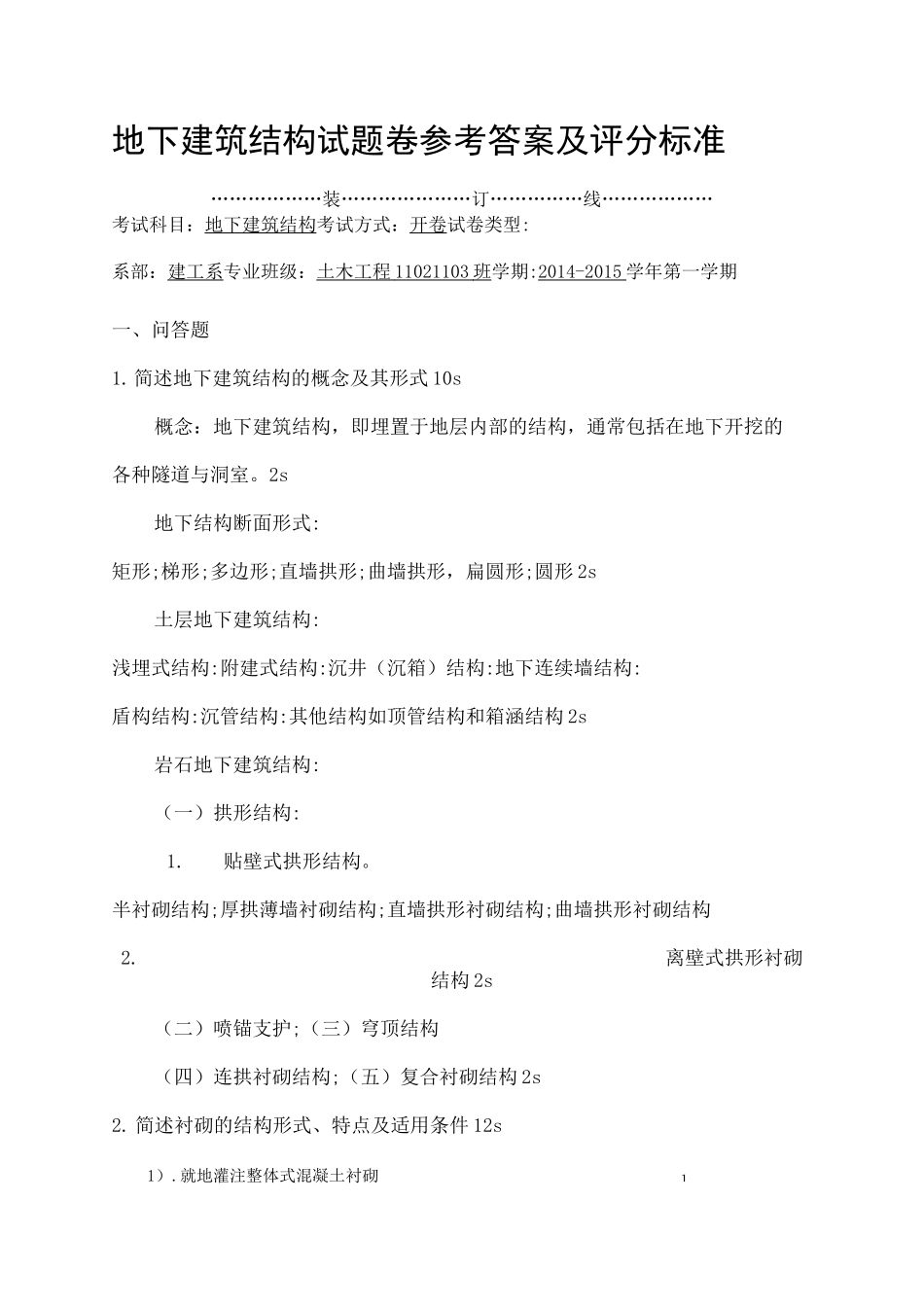

1地下建筑结构试题卷参考答案及评分标准………………装…………………订……………线………………考试科目:地下建筑结构考试方式:开卷试卷类型:系部:建工系专业班级:土木工程 11021103 班 学期:2014-2015 学年第一学期一、问答题1.简述地下建筑结构的概念及其形式 10s概念:地下建筑结构,即埋置于地层内部的结构,通常包括在地下开挖的各种隧道与洞室。2s地下结构断面形式:矩形;梯形;多边形;直墙拱形;曲墙拱形,扁圆形;圆形 2s土层地下建筑结构:浅埋式结构:附建式结构:沉井(沉箱)结构:地下连续墙结构:盾构结构:沉管结构:其他结构如顶管结构和箱涵结构 2s岩石地下建筑结构:(一)拱形结构:1.贴壁式拱形结构。半衬砌结构;厚拱薄墙衬砌结构;直墙拱形衬砌结构;曲墙拱形衬砌结构2.离壁式拱形衬砌结构 2s(二)喷锚支护;(三)穹顶结构(四)连拱衬砌结构;(五)复合衬砌结构 2s2. 简述衬砌的结构形式、特点及适用条件 12s1).就地灌注整体式混凝土衬砌适用于矿山法施工,日围岩可以在短时间内稳定,也通用于采用明挖法施工的衬砌形式。衬砌的表面整齐美观,进度快.质量容易控制。模筑衬砌包括砖石衬砌、片石混凝土衬砌、钢筋混凝土和整体灌筑的混凝土衬砌。2s2).锚喷支护1s常用于矿山法施工,它可以在坑道开挖后及时施设.因此.能有效地限制洞周位移保护作业人员的安全,避免局部产生过大的变形。由于其为柔性结构,能有效地利用围岩的自承能力维持洞室稳定,其受力性能由于整体式衬砌。2s3) .预制拼装衬砌Is拼装衬砌由预制构件在现场拼装而成,一般为圆形,主要用于盾构法〔TBM)施工的隧道。其支护特点有坚实稳固、作用快。2s4) .复合式衬砌1s复合式衬砌山两种以下不同构筑类型的结构所组成,通常用于山岭隧道新奥法施工的隧道)或城市地铁道暗挖法施工的区间隧道。2s3.试述沉井的构造及各部位的作用 8s井壁:承受在下沉过程中各种最不利荷载组合(水土压力)所产生的内力。同时有足够的重量,使沉井能在自重作用下顺利下沉到设计标高。2s3)用于施工小曲率半径隧道时,掘进较困难。3*1刃脚:主要功用是减少下沉阻力。1s内隔墙:增加沉井在下沉过程中的刚度并减小井壁跨径。2s封底及顶盖:防止地下水渗入井内有集水井内。1s底梁和框架:在比较大型的沉井中,如由于使用要求,不能设置内隔墙,则可在沉井底部增设底梁,并构成框架以增加沉井在施工下沉阶段和使用阶段的整体刚度。2s4.盾构法施工的优缺点及适用范围 12s1.盾构法施工的优点:...
