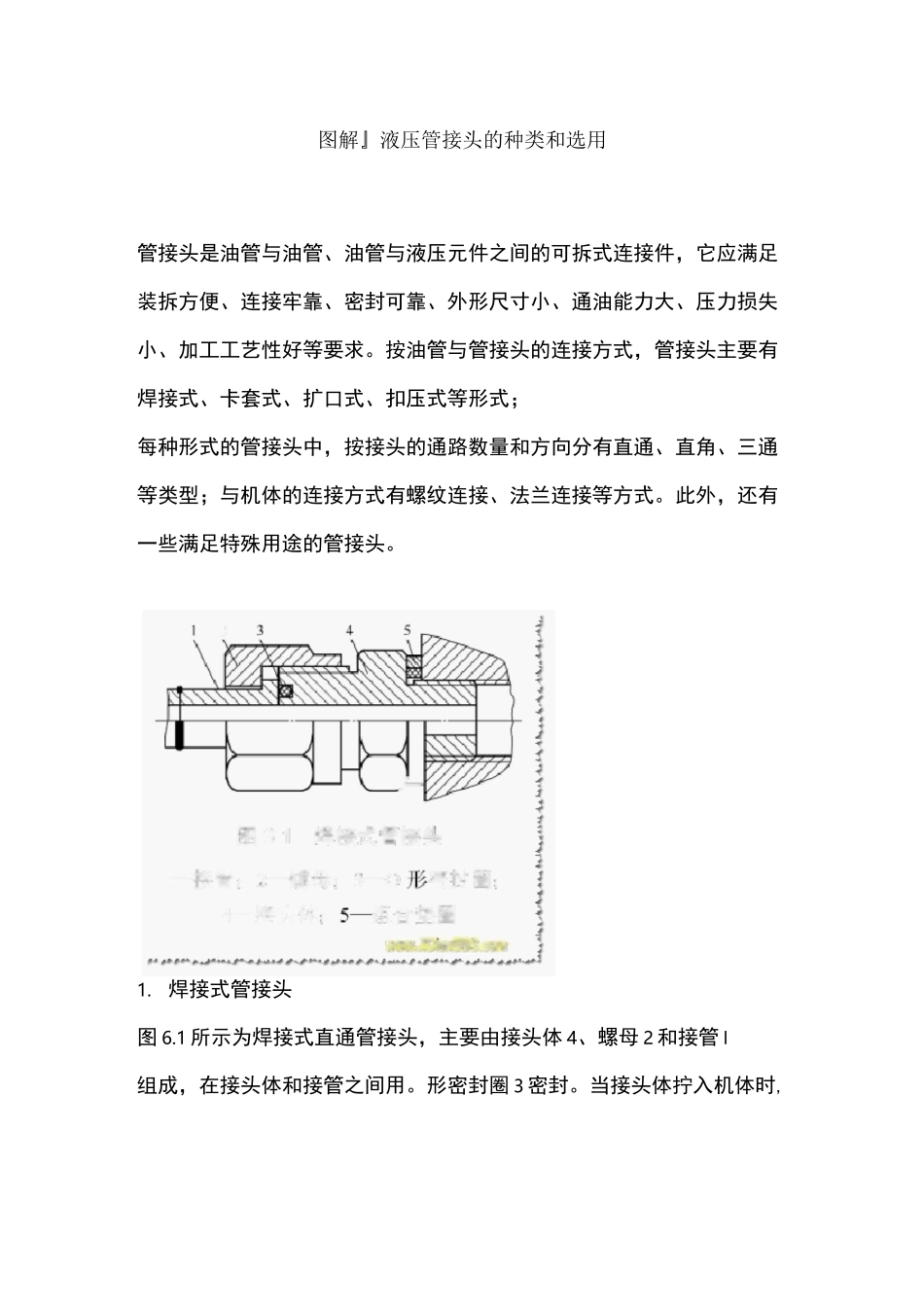

GDm图解』液压管接头的种类和选用管接头是油管与油管、油管与液压元件之间的可拆式连接件，它应满足装拆方便、连接牢靠、密封可靠、外形尺寸小、通油能力大、压力损失小、加工工艺性好等要求
按油管与管接头的连接方式，管接头主要有焊接式、卡套式、扩口式、扣压式等形式；每种形式的管接头中，按接头的通路数量和方向分有直通、直角、三通等类型；与机体的连接方式有螺纹连接、法兰连接等方式
此外，还有一些满足特殊用途的管接头
焊接式管接头图 6
1 所示为焊接式直通管接头，主要由接头体 4、螺母 2 和接管 l组成，在接头体和接管之间用
形密封圈 3 密封
当接头体拧入机体时,523图&2 卡套式管接头1—曲管：2—1■:套：3—螺乐；4—接头体；5—细合垫圈 1
imMD 潮瞰一 ccm:采用金属垫圈或组合垫圈 5 实现端面密封
接管与管路系统中的钢管用焊接连接
焊接式管接头连接牢固、密封可靠，缺点是装配时需焊接因而必须采用厚壁钢管，且焊接工作量大

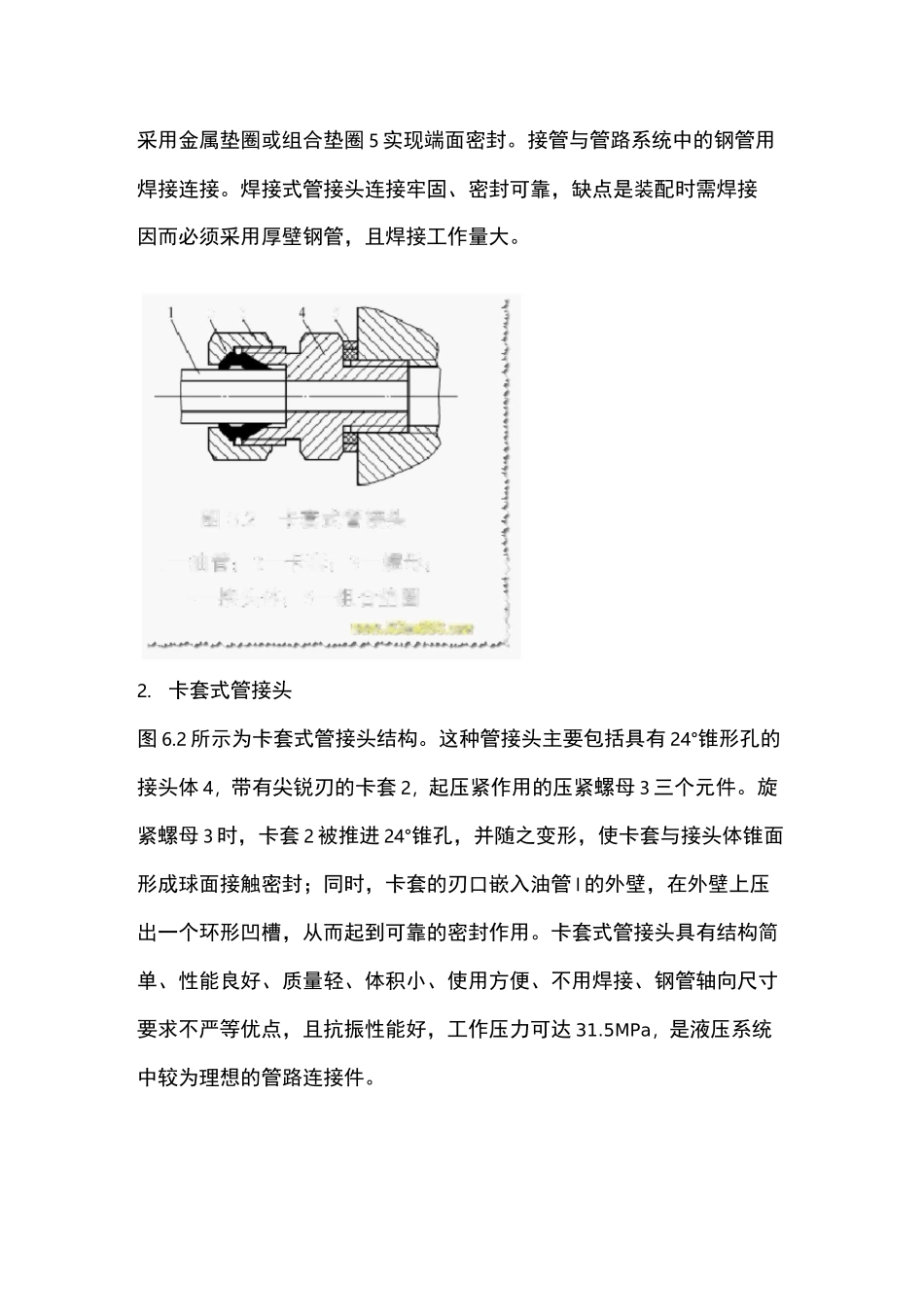

卡套式管接头图 6
2 所示为卡套式管接头结构
这种管接头主要包括具有 24°锥形孔的接头体 4，带有尖锐刃的卡套 2，起压紧作用的压紧螺母 3 三个元件
旋紧螺母 3 时，卡套 2 被推进 24°锥孔，并随之变形，使卡套与接头体锥面形成球面接触密封；同时，卡套的刃口嵌入油管 l 的外壁，在外壁上压出一个环形凹槽，从而起到可靠的密封作用
卡套式管接头具有结构简单、性能良好、质量轻、体积小、使用方便、不用焊接、钢管轴向尺寸要求不严等优点，且抗振性能好，工作压力可达 31
5MPa，是液压系统中较为理想的管路连接件

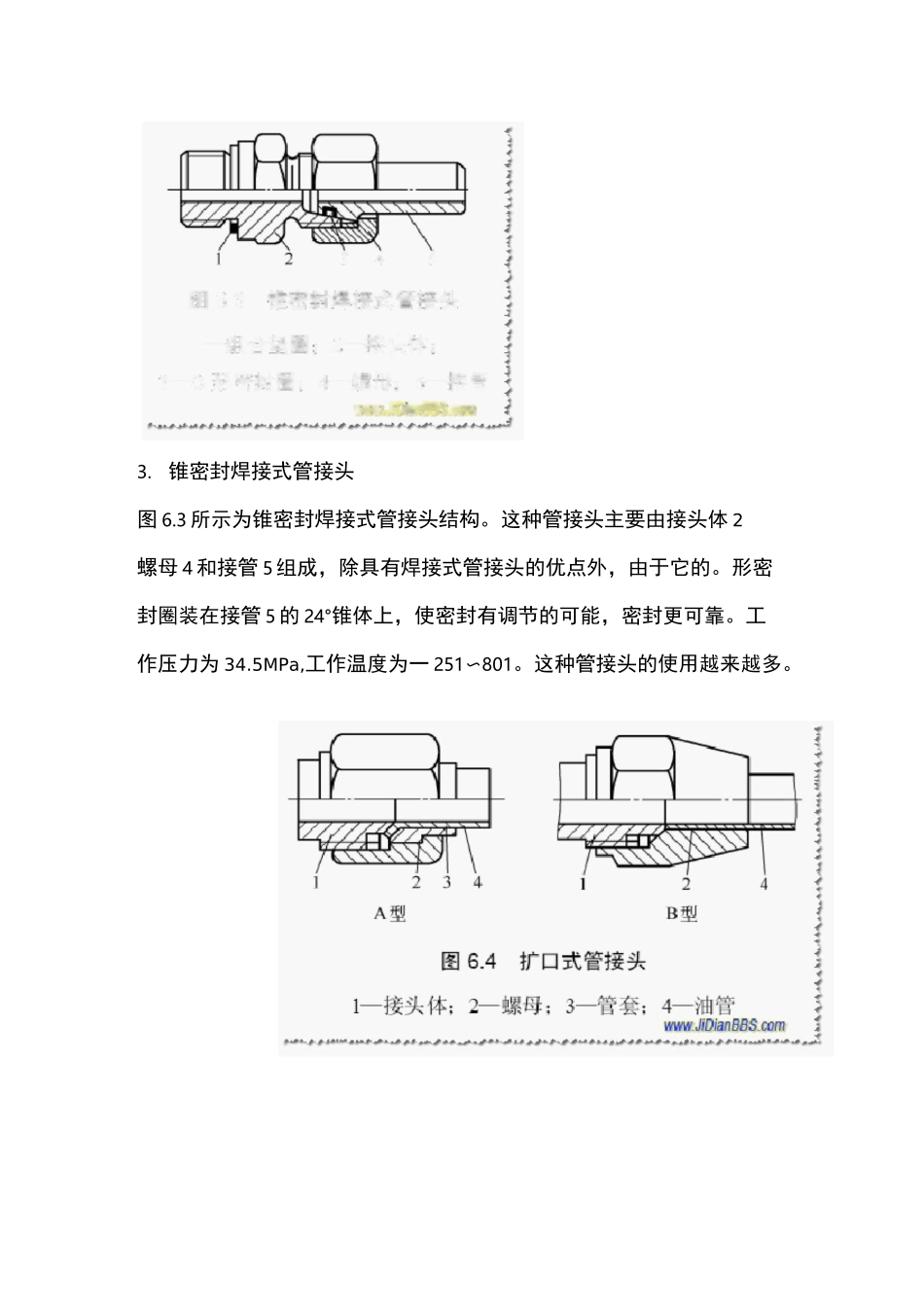

345图 6
3 锥密封焊接式管接头1—纽合垫圈：2—接头付3—0 形密封圈;：4—螺母;5—接管tvivtv
