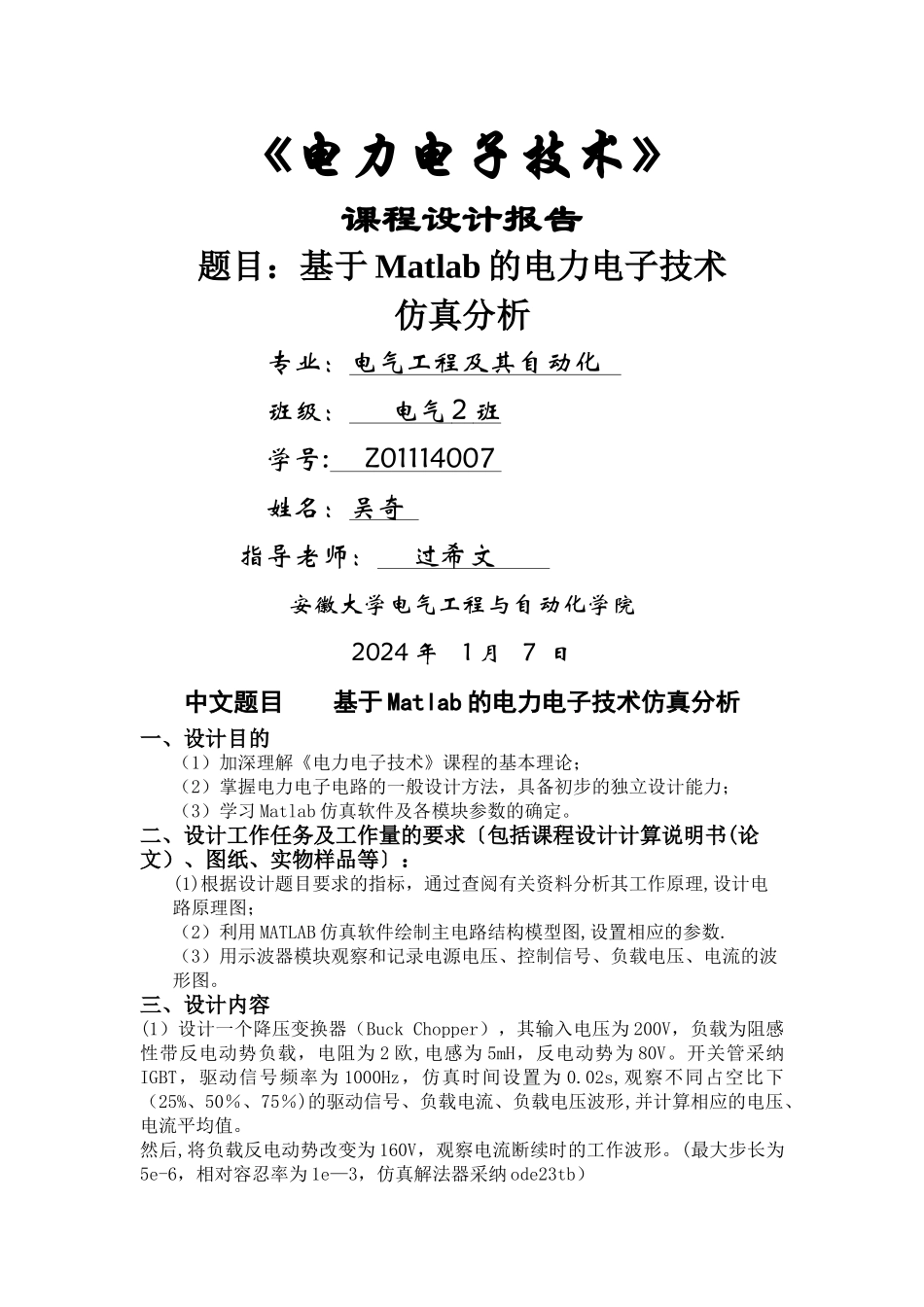

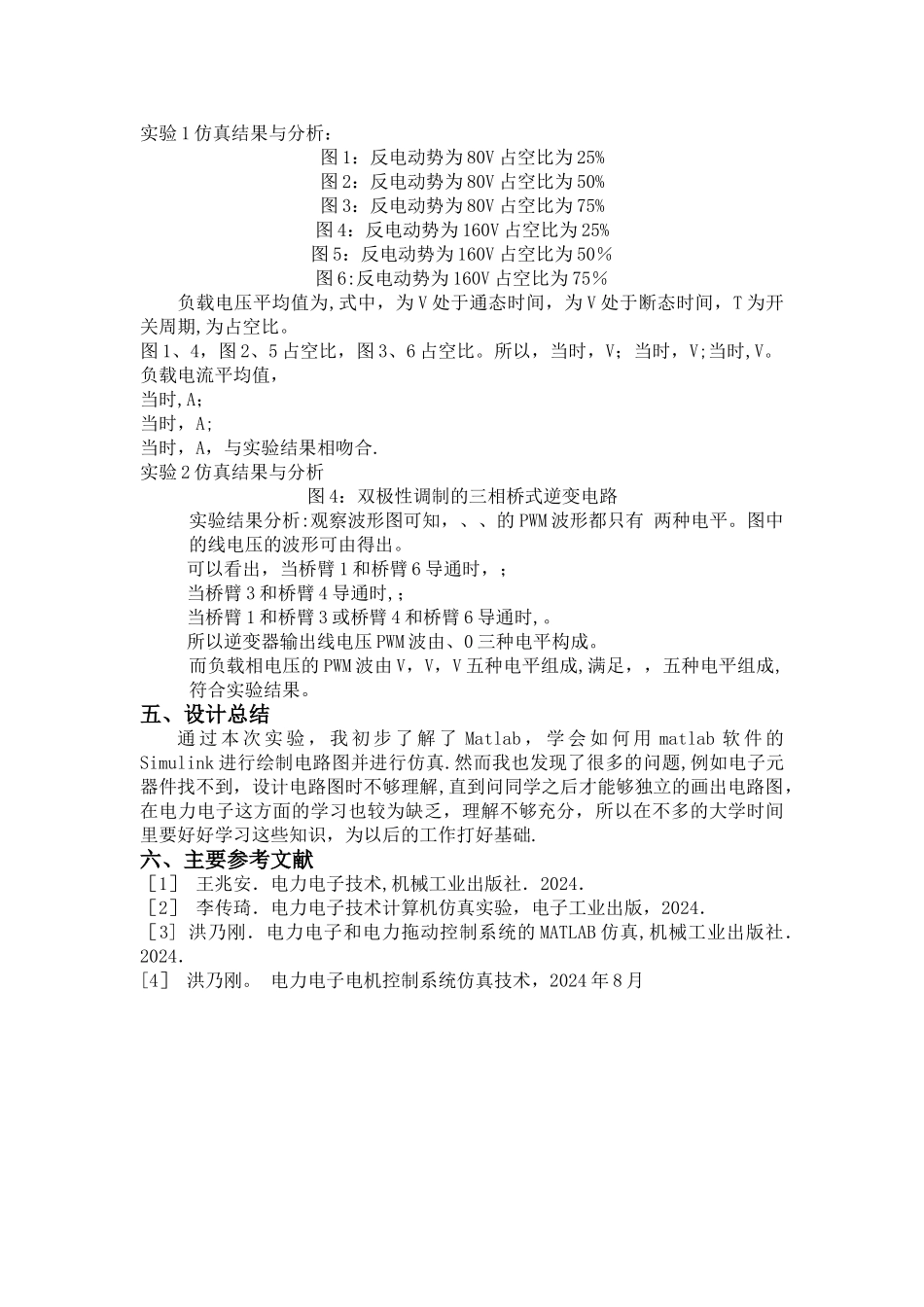

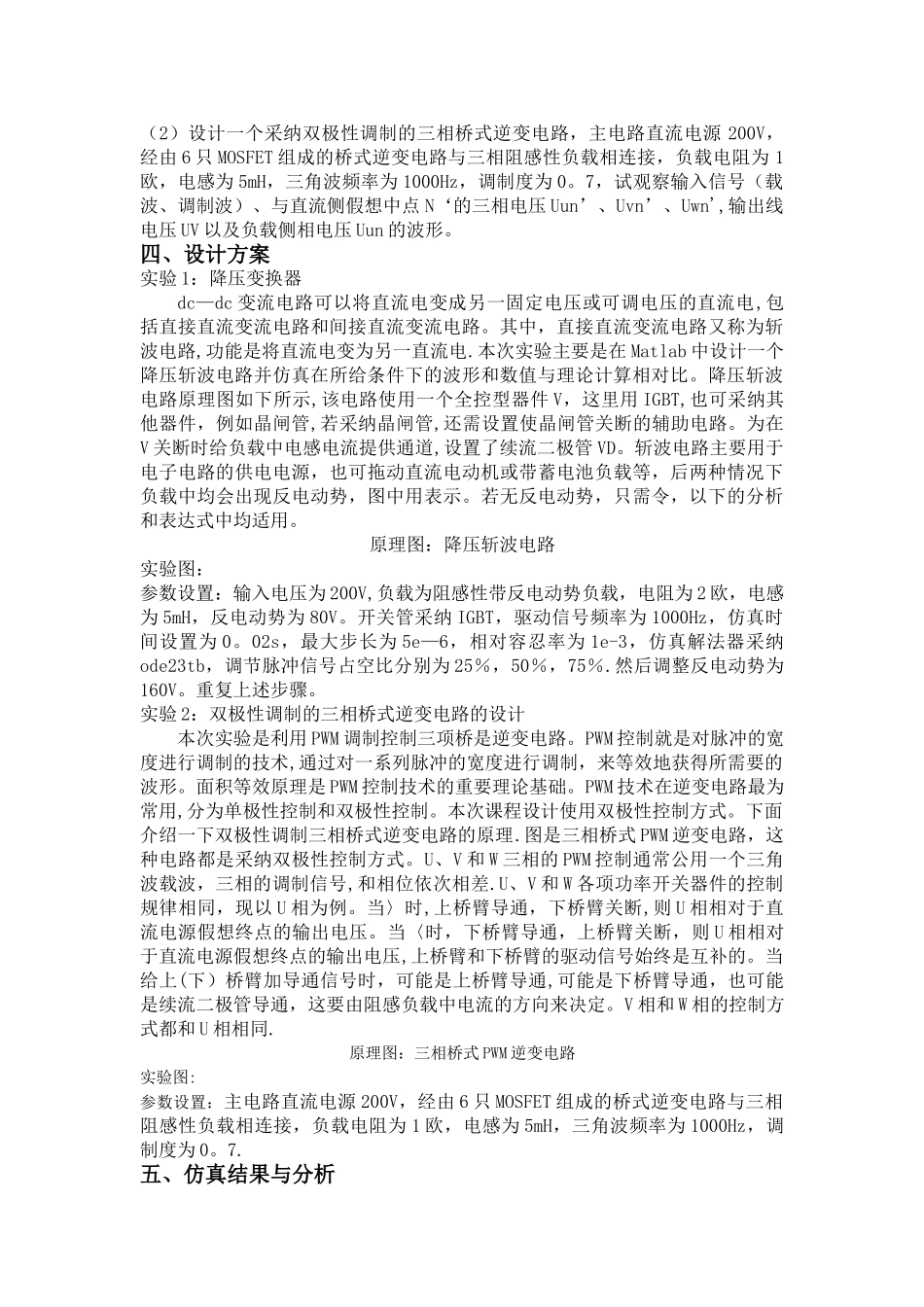

《电力电子技术》课程设计报告题目：基于 Matlab 的电力电子技术仿真分析专业：电气工程及其自动化 班级： 电气 2 班 学号: Z01114007 姓名：吴奇 指导老师： 过希文 安徽大学电气工程与自动化学院2024 年 1 月 7 日中文题目 基于 Matlab 的电力电子技术仿真分析一、设计目的（1）加深理解《电力电子技术》课程的基本理论；（2）掌握电力电子电路的一般设计方法，具备初步的独立设计能力；（3）学习 Matlab 仿真软件及各模块参数的确定。二、设计工作任务及工作量的要求〔包括课程设计计算说明书(论文）、图纸、实物样品等〕：(1)根据设计题目要求的指标，通过查阅有关资料分析其工作原理,设计电路原理图；（2）利用 MATLAB 仿真软件绘制主电路结构模型图,设置相应的参数.（3）用示波器模块观察和记录电源电压、控制信号、负载电压、电流的波形图。三、设计内容(1）设计一个降压变换器（Buck Chopper），其输入电压为 200V，负载为阻感性带反电动势负载，电阻为 2 欧,电感为 5mH，反电动势为 80V。开关管采纳IGBT，驱动信号频率为 1000Hz，仿真时间设置为 0.02s,观察不同占空比下（25%、50％、75％)的驱动信号、负载电流、负载电压波形,并计算相应的电压、电流平均值。然后,将负载反电动势改变为 160V，观察电流断续时的工作波形。(最大步长为5e-6，相对容忍率为 1e—3，仿真解法器采纳 ode23tb）（2）设计一个采纳双极性调制的三相桥式逆变电路，主电路直流电源 200V，经由 6 只 MOSFET 组成的桥式逆变电路与三相阻感性负载相连接，负载电阻为 1欧，电感为 5mH，三角波频率为 1000Hz，调制度为 0。7，试观察输入信号（载波、调制波）、与直流侧假想中点 N‘的三相电压 Uun’、Uvn’、Uwn',输出线电压 UV 以及负载侧相电压 Uun 的波形。四、设计方案实验 1：降压变换器dc—dc 变流电路可以将直流电变成另一固定电压或可调电压的直流电,包括直接直流变流电路和间接直流变流电路。其中，直接直流变流电路又称为斩波电路,功能是将直流电变为另一直流电.本次实验主要是在 Matlab 中设计一个降压斩波电路并仿真在所给条件下的波形和数值与理论计算相对比。降压斩波电路原理图如下所示,该电路使用一个全控型器件 V，这里用 IGBT,也可采纳其他器件，例如晶闸管,若采纳晶闸管,还需设置使晶闸管关断的辅助电路。为在V 关断时给负载中电感电流提供通道,设置了续流二极管 VD。斩波电路主要用于电子...
