基于PLC的全自动洗衣机控制系统设计

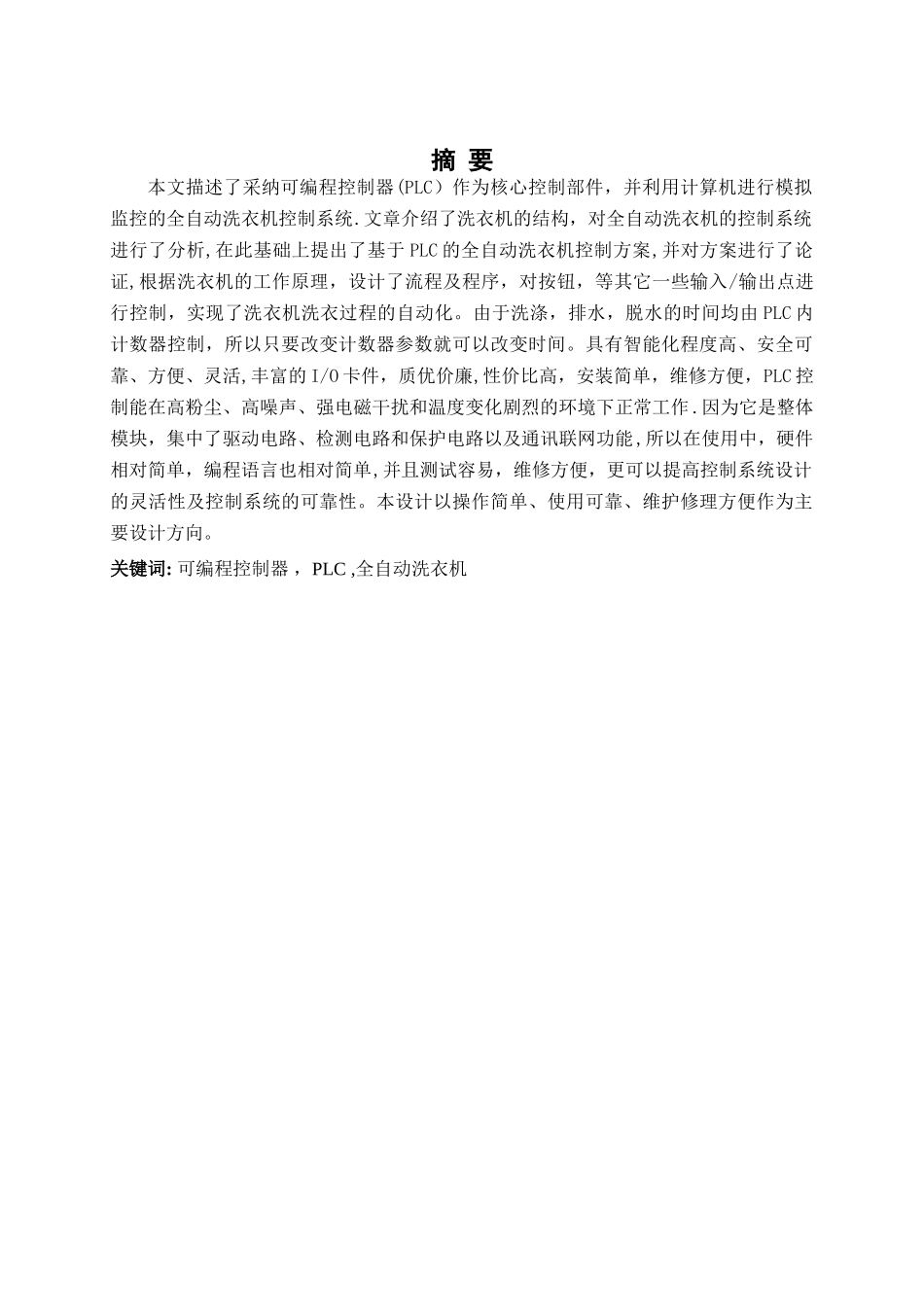

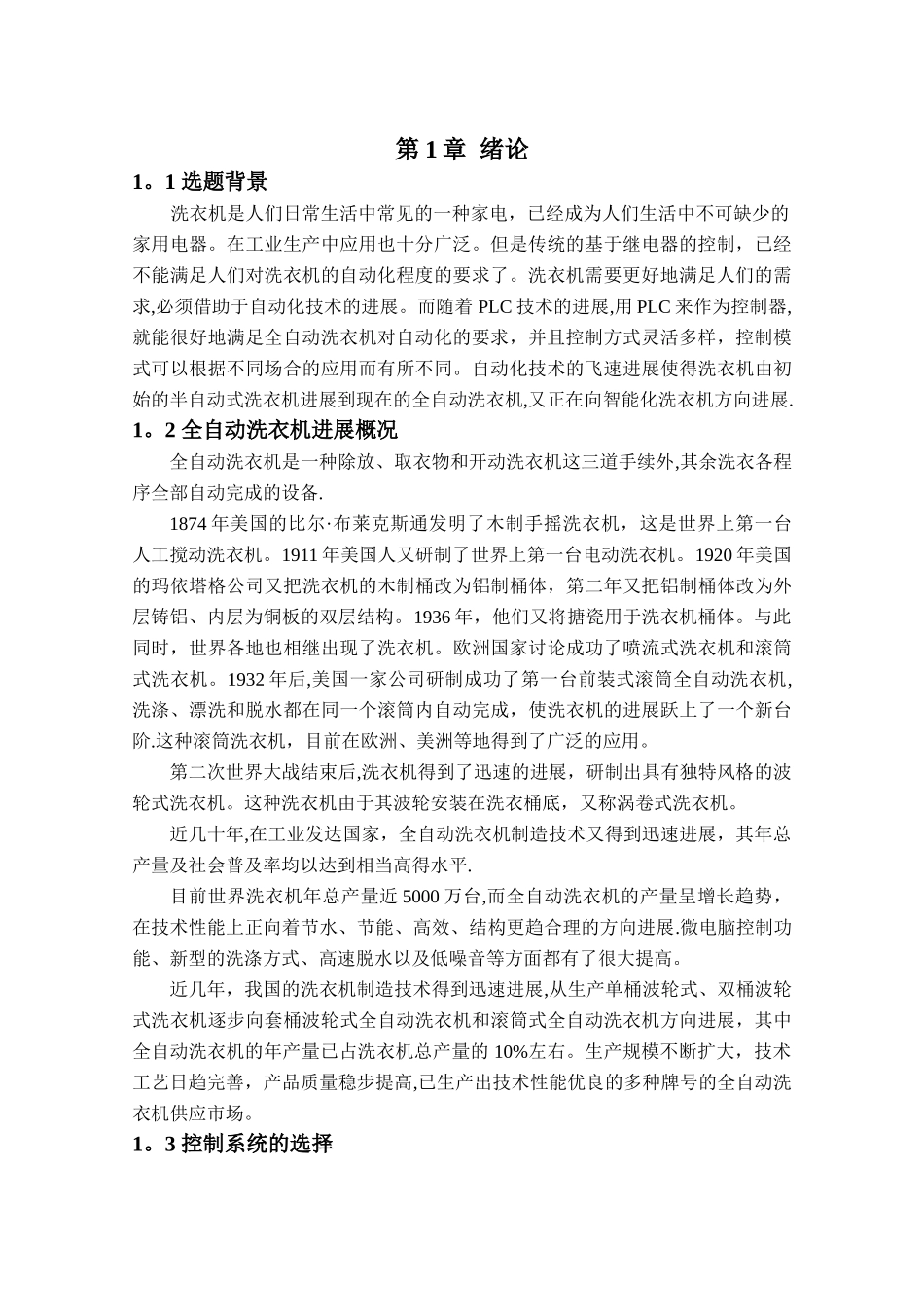

摘 要本文描述了采纳可编程控制器(PLC）作为核心控制部件，并利用计算机进行模拟监控的全自动洗衣机控制系统.文章介绍了洗衣机的结构，对全自动洗衣机的控制系统进行了分析,在此基础上提出了基于 PLC 的全自动洗衣机控制方案,并对方案进行了论证,根据洗衣机的工作原理，设计了流程及程序，对按钮，等其它一些输入/输出点进行控制，实现了洗衣机洗衣过程的自动化。由于洗涤，排水，脱水的时间均由 PLC 内计数器控制，所以只要改变计数器参数就可以改变时间。具有智能化程度高、安全可靠、方便、灵活,丰富的 I/O 卡件，质优价廉,性价比高，安装简单，维修方便，PLC 控制能在高粉尘、高噪声、强电磁干扰和温度变化剧烈的环境下正常工作 .因为它是整体模块，集中了驱动电路、检测电路和保护电路以及通讯联网功能,所以在使用中，硬件相对简单，编程语言也相对简单,并且测试容易，维修方便，更可以提高控制系统设计的灵活性及控制系统的可靠性。本设计以操作简单、使用可靠、维护修理方便作为主要设计方向。关键词: 可编程控制器 ，PLC ,全自动洗衣机目 录第 1 章 绪论 11。1 选题背景11.2 全自动洗衣机进展概况11。3 控制系统的选择2第 2 章 全自动洗衣机控制系统设计 42.1 系统描述42。2 制定控制方案52.3 系统配置92.4 控制面板112。5 控制系统流程图及电路控制图11第 3 章 性能检测与测试 193.1 检测与调试19第 4 章 结论及展望 20致 谢 21参考文献 22附录（程序源代码）23第 1 章 绪论1。1 选题背景洗衣机是人们日常生活中常见的一种家电，已经成为人们生活中不可缺少的家用电器。在工业生产中应用也十分广泛。但是传统的基于继电器的控制，已经不能满足人们对洗衣机的自动化程度的要求了。洗衣机需要更好地满足人们的需求,必须借助于自动化技术的进展。而随着 PLC 技术的进展,用 PLC 来作为控制器,就能很好地满足全自动洗衣机对自动化的要求，并且控制方式灵活多样，控制模式可以根据不同场合的应用而有所不同。自动化技术的飞速进展使得洗衣机由初始的半自动式洗衣机进展到现在的全自动洗衣机,又正在向智能化洗衣机方向进展.1。2 全自动洗衣机进展概况全自动洗衣机是一种除放、取衣物和开动洗衣机这三道手续外,其余洗衣各程序全部自动完成的设备.1874 年美国的比尔·布莱克斯通发明了木制手摇洗衣机，这是世界上第一台人工搅动洗衣机。1911 年美国人又研制了世界上第一台电动洗衣机。1920 ...
