基于PLC的智能照明控制系统研究VIP专享

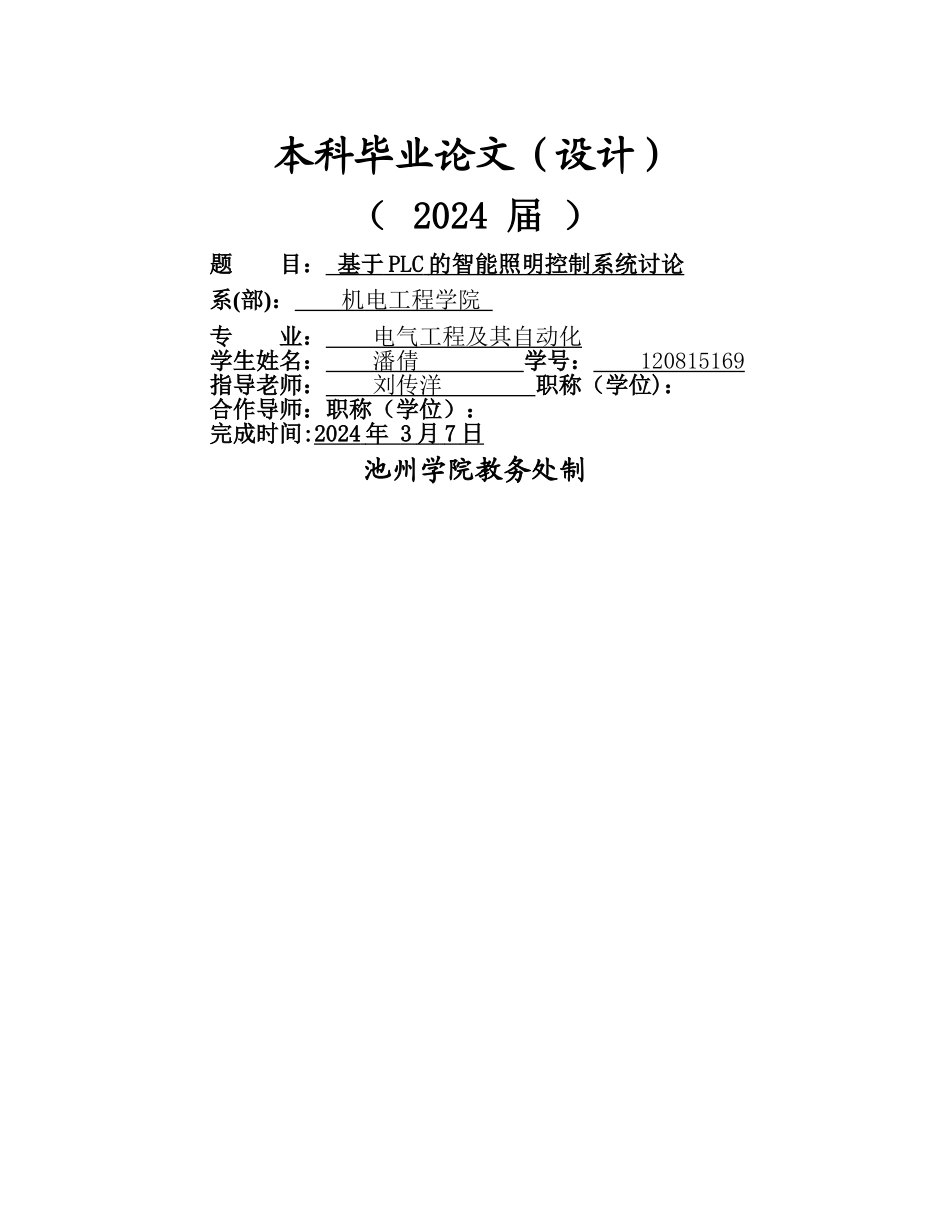

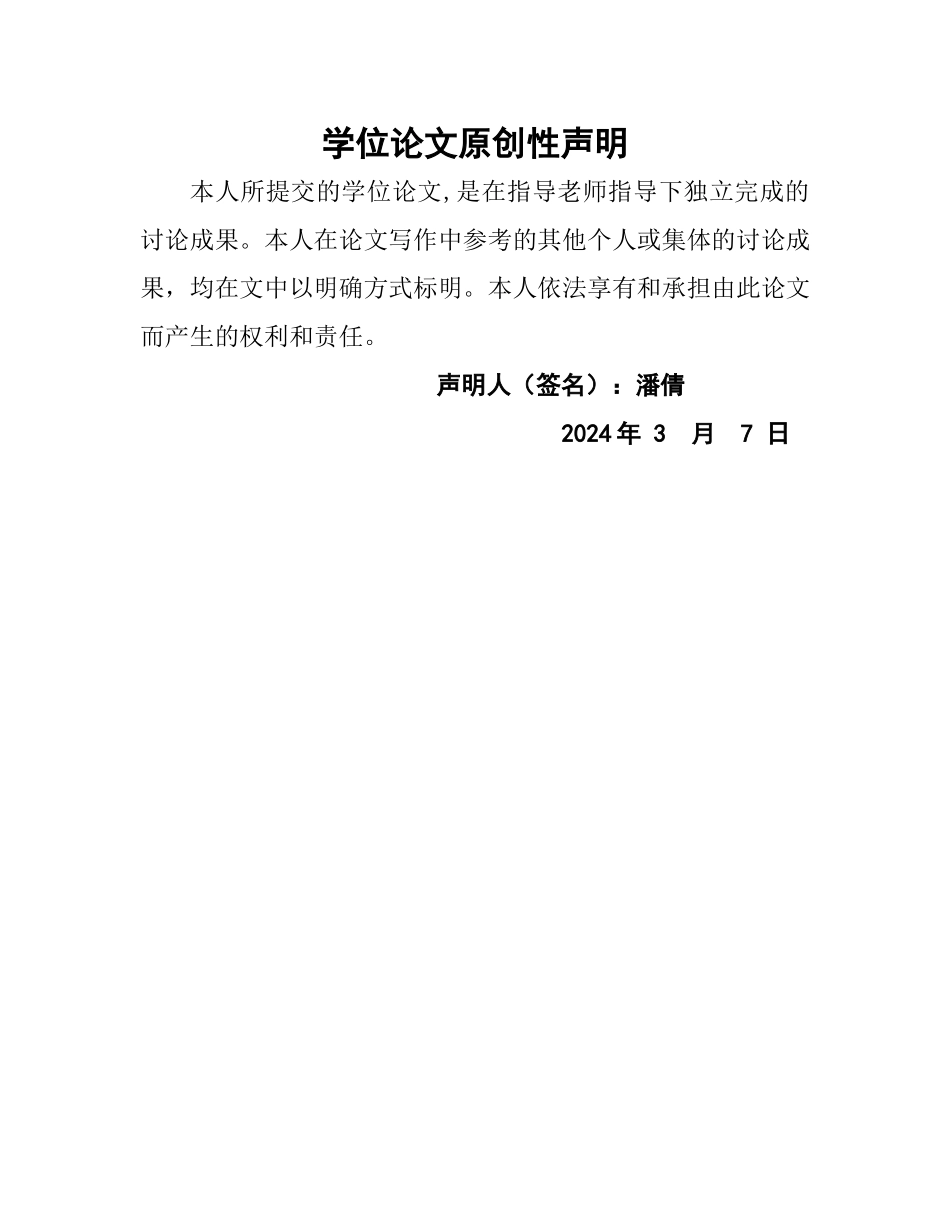

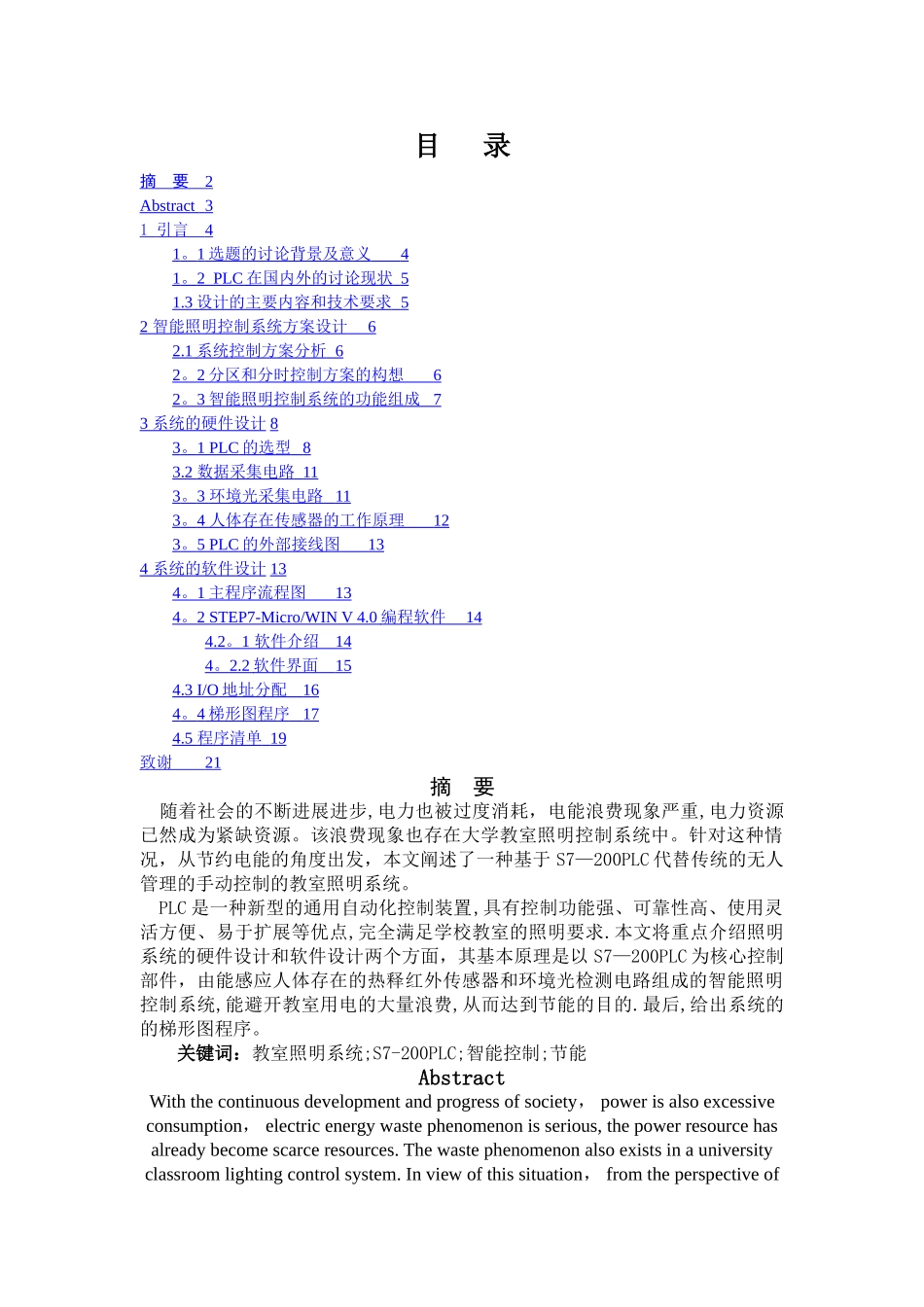

本科毕业论文（设计）（ 2024 届 ）题 目： 基于 PLC 的智能照明控制系统讨论 系(部)： 机电工程学院 专 业： 电气工程及其自动化学生姓名： 潘倩 学号： 120815169 指导老师： 刘传洋 职称（学位)：合作导师：职称（学位）：完成时间:2024 年 3 月 7 日 池州学院教务处制学位论文原创性声明本人所提交的学位论文,是在指导老师指导下独立完成的讨论成果。本人在论文写作中参考的其他个人或集体的讨论成果，均在文中以明确方式标明。本人依法享有和承担由此论文而产生的权利和责任。声明人（签名）：潘倩2024 年 3 月 7 日目 录摘 要 2 Abstract 3 1 引言 4 1 。 1 选题的讨论背景及意义 4 1 。 2 PLC 在国内外的讨论现状 5 1.3 设计的主要内容和技术要求 5 2 智能照明控制系统方案设计 6 2.1 系统控制方案分析 6 2 。 2 分区和分时控制方案的构想 6 2 。 3 智能照明控制系统的功能组成 7 3 系统的硬件设计 8 3 。 1 PLC 的选型 8 3.2 数据采集电路 11 3 。 3 环境光采集电路 11 3 。 4 人体存在传感器的工作原理 12 3 。 5 PLC 的外部接线图 13 4 系统的软件设计 13 4 。 1 主程序流程图 13 4 。 2 STEP7-Micro/WIN V 4.0 编程软件 14 4.2 。 1 软件介绍 14 4 。 2.2 软件界面 15 4.3 I/O 地址分配 16 4 。 4 梯形图程序 17 4.5 程序清单 19 致谢 21 摘 要 随着社会的不断进展进步,电力也被过度消耗，电能浪费现象严重,电力资源已然成为紧缺资源。该浪费现象也存在大学教室照明控制系统中。针对这种情况，从节约电能的角度出发，本文阐述了一种基于 S7—200PLC 代替传统的无人管理的手动控制的教室照明系统。 PLC 是一种新型的通用自动化控制装置,具有控制功能强、可靠性高、使用灵活方便、易于扩展等优点,完全满足学校教室的照明要求.本文将重点介绍照明系统的硬件设计和软件设计两个方面，其基本原理是以 S7—200PLC 为核心控制部件，由能感应人体存在的热释红外传感器和环境光检测电路组成的智能照明控制系统,能避开教室用电的大量浪费,从而达到节能的目的.最后,给出系统的的梯形图程序。关键词：教室照明系统;S7-200PLC;智能控制;节能AbstractWith the continuous development and progress of society， power is also excessive consumption， electric energy waste ph...
