基于PLC的数码显示控制系统设计

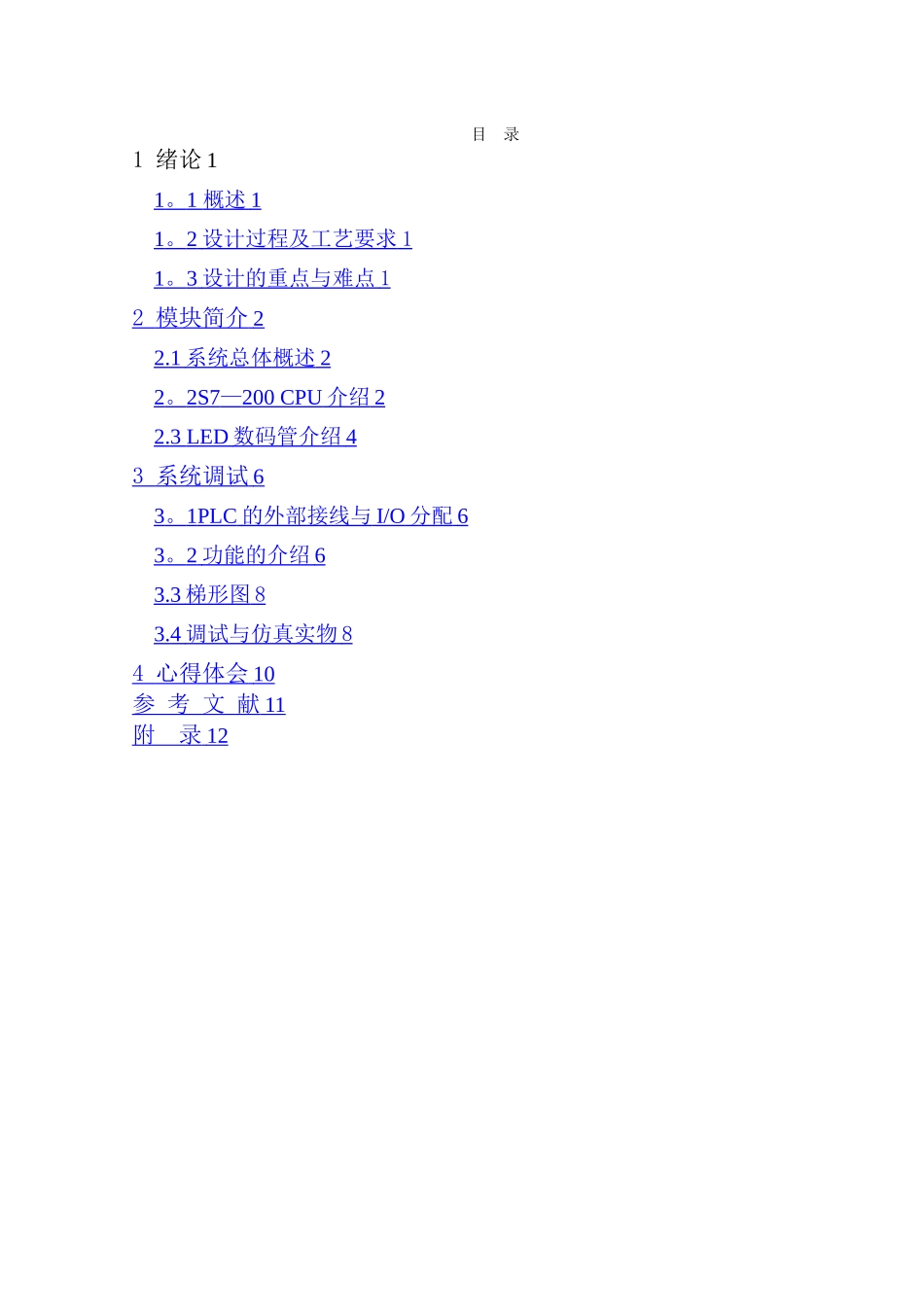

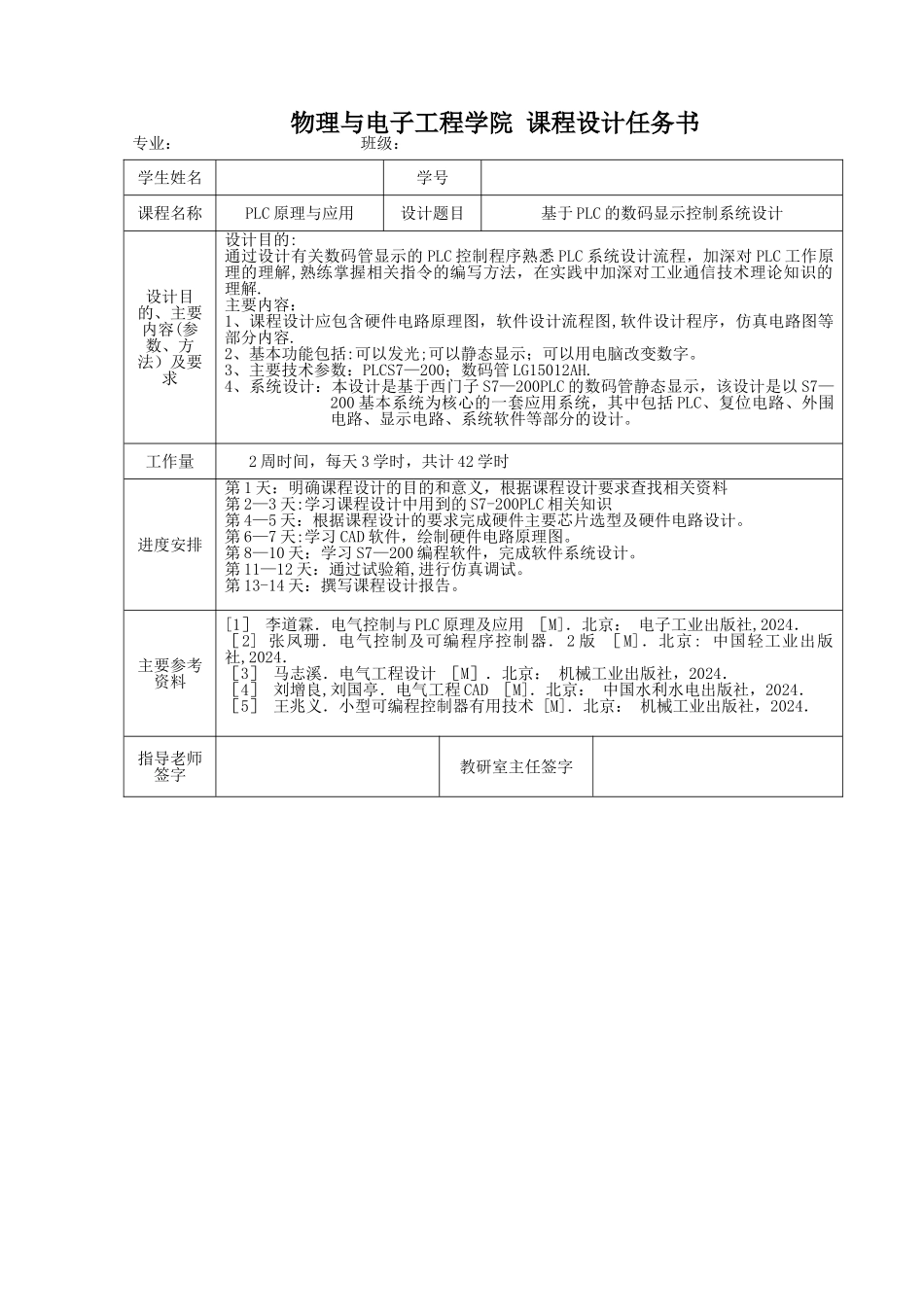

物理与电子工程学院 课程设计任务书专业： 班级：学生姓名学号课程名称PLC 原理与应用设计题目基于 PLC 的数码显示控制系统设计设计目的、主要内容(参数、方法）及要求设计目的: 通过设计有关数码管显示的 PLC 控制程序熟悉 PLC 系统设计流程，加深对 PLC 工作原理的理解,熟练掌握相关指令的编写方法，在实践中加深对工业通信技术理论知识的理解. 主要内容：1、课程设计应包含硬件电路原理图，软件设计流程图,软件设计程序，仿真电路图等部分内容.2、基本功能包括:可以发光;可以静态显示；可以用电脑改变数字。3、主要技术参数：PLCS7—200；数码管 LG15012AH.4、系统设计：本设计是基于西门子 S7—200PLC 的数码管静态显示，该设计是以 S7—200 基本系统为核心的一套应用系统，其中包括 PLC、复位电路、外围电路、显示电路、系统软件等部分的设计。工作量2 周时间，每天 3 学时，共计 42 学时进度安排第 1 天：明确课程设计的目的和意义，根据课程设计要求查找相关资料第 2—3 天:学习课程设计中用到的 S7-200PLC 相关知识第 4—5 天：根据课程设计的要求完成硬件主要芯片选型及硬件电路设计。第 6—7 天:学习 CAD 软件，绘制硬件电路原理图。第 8—10 天：学习 S7—200 编程软件，完成软件系统设计。第 11—12 天：通过试验箱,进行仿真调试。第 13-14 天：撰写课程设计报告。主要参考资料[1］ 李道霖．电气控制与 PLC 原理及应用 ［M]．北京： 电子工业出版社,2024．［2] 张凤珊．电气控制及可编程序控制器． 2 版 ［M]．北京: 中国轻工业出版社,2024．［3］ 马志溪．电气工程设计 ［M］．北京： 机械工业出版社，2024．［4］ 刘增良,刘国亭．电气工程 CAD ［M]．北京： 中国水利水电出版社，2024．［5］ 王兆义．小型可编程控制器有用技术 [M]．北京： 机械工业出版社，2024．指导老师签字教研室主任签字摘 要随着科学技术的飞速进展，在现代生活中，PLC 在交通灯、电梯、抢答器等系统日益得到广泛应用的现状，文章介绍了 PLC 在数码管显示控制中的应用，并给出其 PLC 控制系统的接线图和梯形图程序设计。该设计具有可编程性、线路简单、可靠性高等特点，提高了系统的灵活性及可扩展性，实验结果验证了该设计的有用性。关键词:PLC；数码管；梯形图目 录1 绪论 11 。 1 概述 1 1 。 2 设计过程及工艺要求 1 1 。 3 设计的重点与难点 1 2 模块简介 2...
