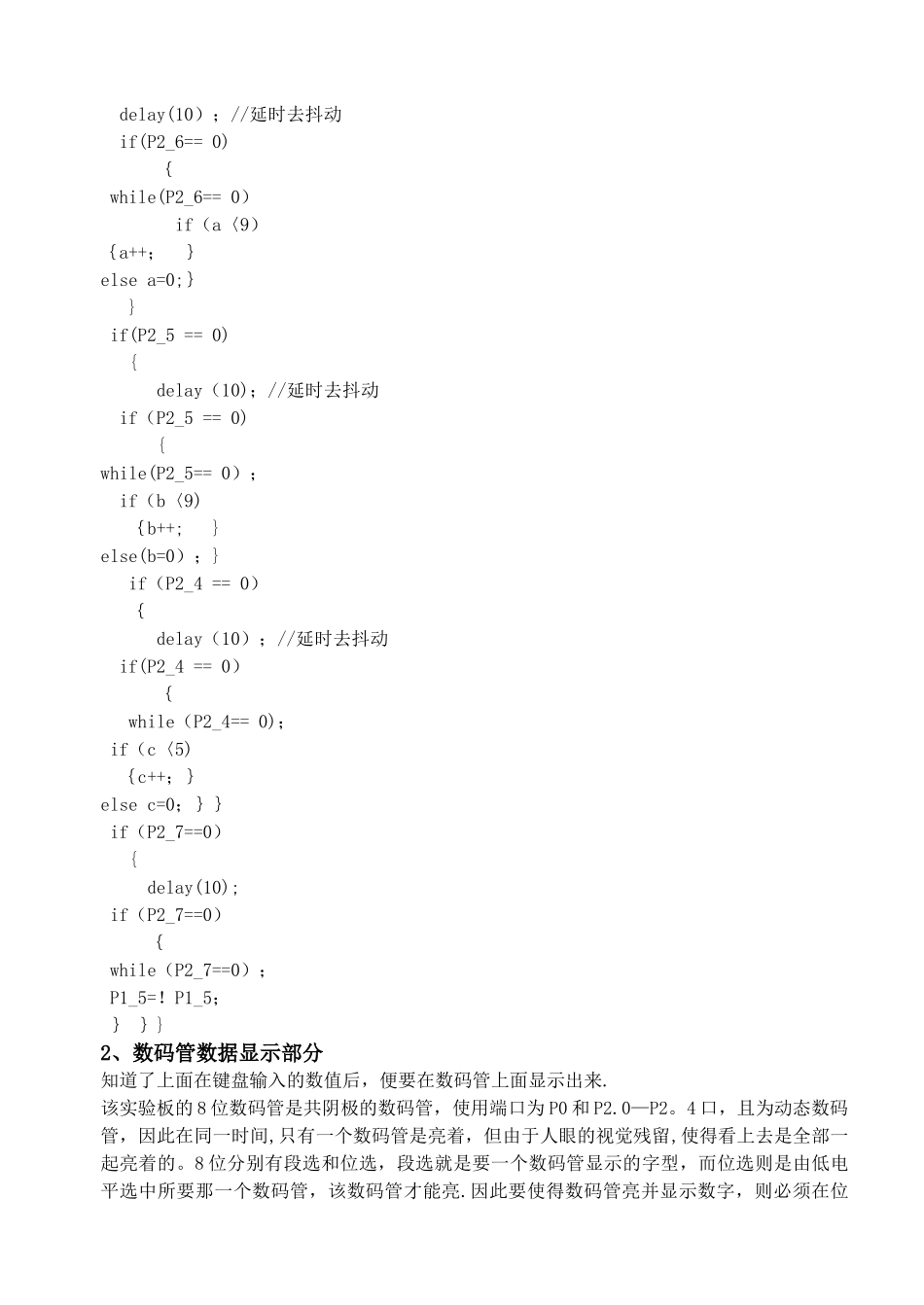

基于STC12系列单片机的串联型开关电源设计与实现_第2页
2/10

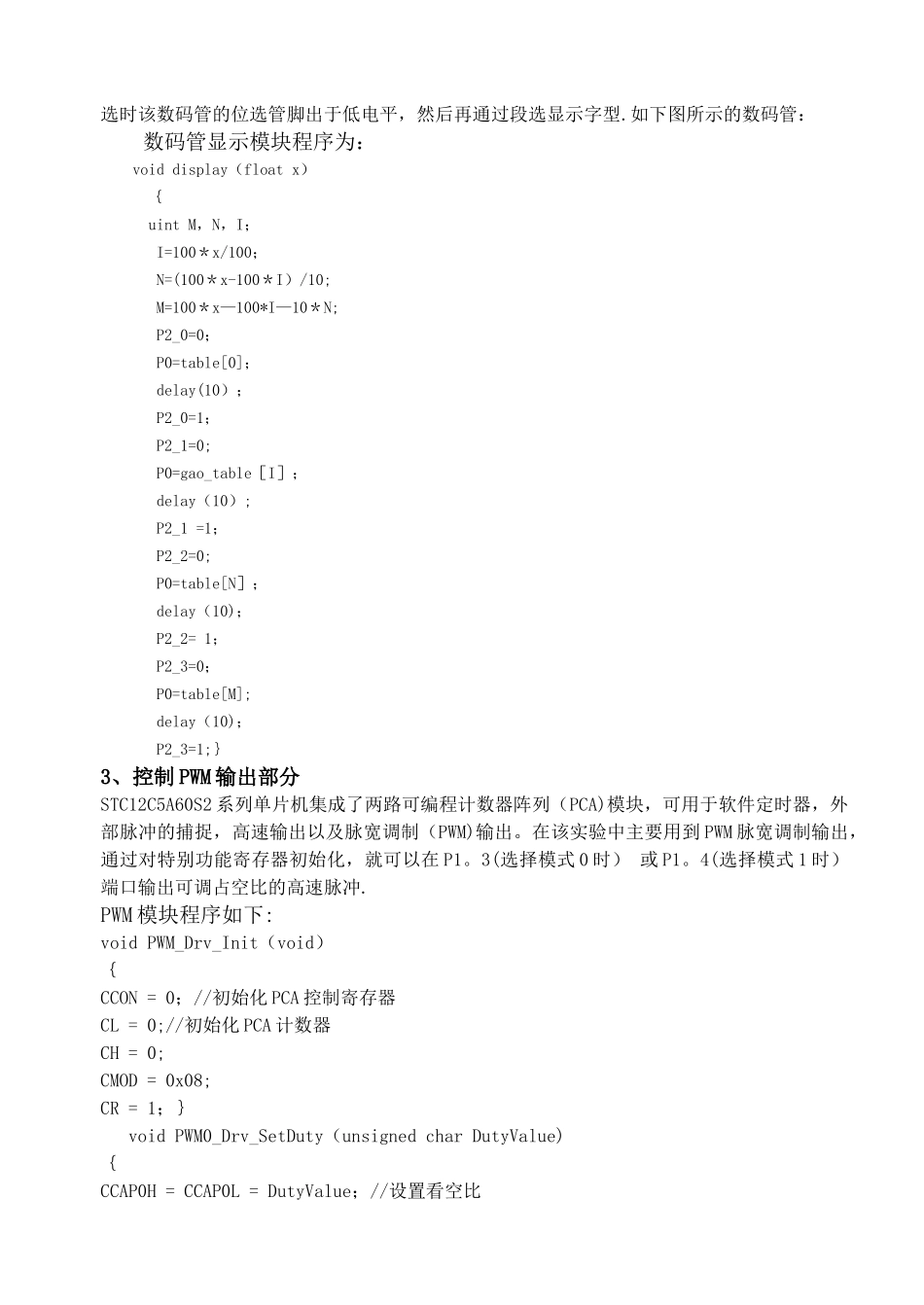

基于STC12系列单片机的串联型开关电源设计与实现_第3页
3/10
单片机及模数综合系统设计课题名称:基于 STC12 系列单片机的串联型开关电源设计与实现 —- 单片机控制部分 一、实验目的:本模拟电路课程设计要求制作开关电源的模拟电路部分,在掌握原理的基础上将其与单片机相结合,完成开关电源的设计。本报告旨在详述开关电源的原理分析、计算、仿真波形、相关控制方法以及程序展示。二、总体设计思路 本设计由开关电源的主电路和控制电路两部分组成,主电路主要处理电能,控制电路主要处理电信号,采纳负反馈构成一个自动控制系统。开关电源采纳PWM 控制方式,通过给定量与反馈量的比较得到偏差,通过调节器控制 PWM 输出,从而控制开关电源的输出.当键盘输入预置电压后,单片机通过 PWM 输出一个固定频率的脉冲信号,作用于串联开关电源的二极管和三极管,使三极管以一定的频率导通与断开,然后输出进行 AD 转化,转化后的结果再给单片机进行输出,进行数码管显示。系统的基本框图及控制部分如下:控制过程原理分析:单片机所采纳的芯片为 STC12C5A60S2,该芯片在拥有 8051 内核的基础上加入了 10 为 AD 和 PWM 发生器.通过程序,即可控制单片机产生一定占空比的 PWM 脉冲,将此脉冲输入到模拟电路部分,在模拟电路的输出端即可产生一定的输出电压,可比较容易的通过程序来实现对输出电压的控制。但上述的开环控制是无法达到精确的调节电压,因此需要采纳闭环控制来精确调制.即,对输出电压进行 AD 采样,将其输入回单片机中进行数据处理。单片机根据处理的结果来对输出电压做出修正,经过这样的逐步调节即可达到闭环的精密输出。由此原理,可以将整个过程分成一下模块:PWM 波形输出模块,模拟电路模块,AD 转换模块,数码管显示模块,键盘输入模块.控制过程基本思路为:首先从键盘输入一个电压值,并把该电压值在数码管上面显示出来,再由 A/D 转换模块对串联开关电源电路的输出端进行电压采集,将采集到的电压值与键盘输入的电压值进行比较,通过闭环算法,控制 PWM 的脉宽输出,由此控制串联开关电压电源电路,改变输出的电压值,使得输出值与设定的电压值相等。三、系统各单元模块电路设计1、键盘输入数据部分分别接到单片机的 P2。4,P2。5,P2。6,P2。7。每路通过电阻进行上拉,可以编程实现控制单 片 机 运 行 不 同 程 序 。 为 了 推 断 键 盘 上 面 的 按 键 是 否 有 按 下 的 , 可 以 事 先 对P2.4,P2.5,P2.6,P2.7 端口赋值,便可...
